Installation und Montage
5.5
Der Anschluss des Profibusses erfolgt mit 5-poligen M12-Steckern, B-codiert. Verwenden Sie geschirmte
Kabel.
Pin
1
2
3
4
5
Bei Profibus-Nutzung erfolgt der Anschluss anderer Profibus-Teilnehmer an den 5-poligen Steckverbindern
(A-, B-Leitung). Der Profibus kann am 5-poligen Steckverbinder Profibus OUT abgeschlossen oder fortgesetzt
werden. Am Profibus-Ende hat immer ein Abschluss zu erfolgen. Die Versorgungsspannung für den Bus-Ab-
schluss steht am Profibus-OUT zur Verfügung. Die 5 V sind galvanisch von der Versorgungsspannung (VCC)
getrennt und können mit 100 mA belastet werden. Der Abschlusswiderstand ist als Zubehör erhältlich.
optoNCDT ILR 1191
Profibus
Lesen Sie dieses Kapitel, wenn Sie mit dem Sensor ILR 1191-300(04) arbeiten.

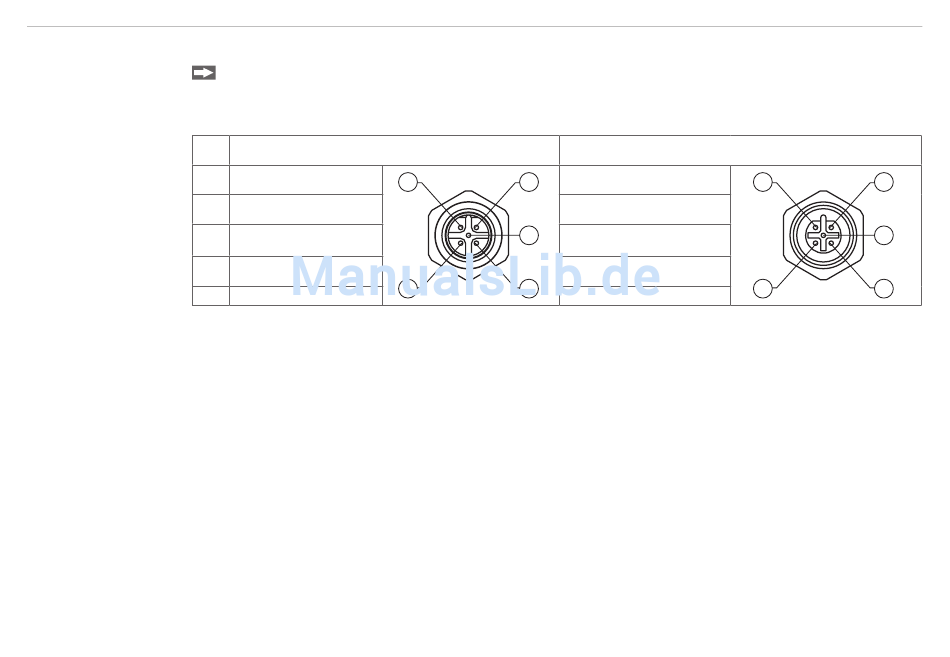

Belegung Profibus IN
n.c.
2
A
n.c.
B
3
Schirm
Belegung Profibus OUT
Versorgung +5 V
1
A
5
Masse
B
4
Schirm
1
2
5
4
3
Seite 27
