5. Das SPI3 und das ENT-DC/SK-LWL benötigen eine 24V-DC Spannungsversorgung.

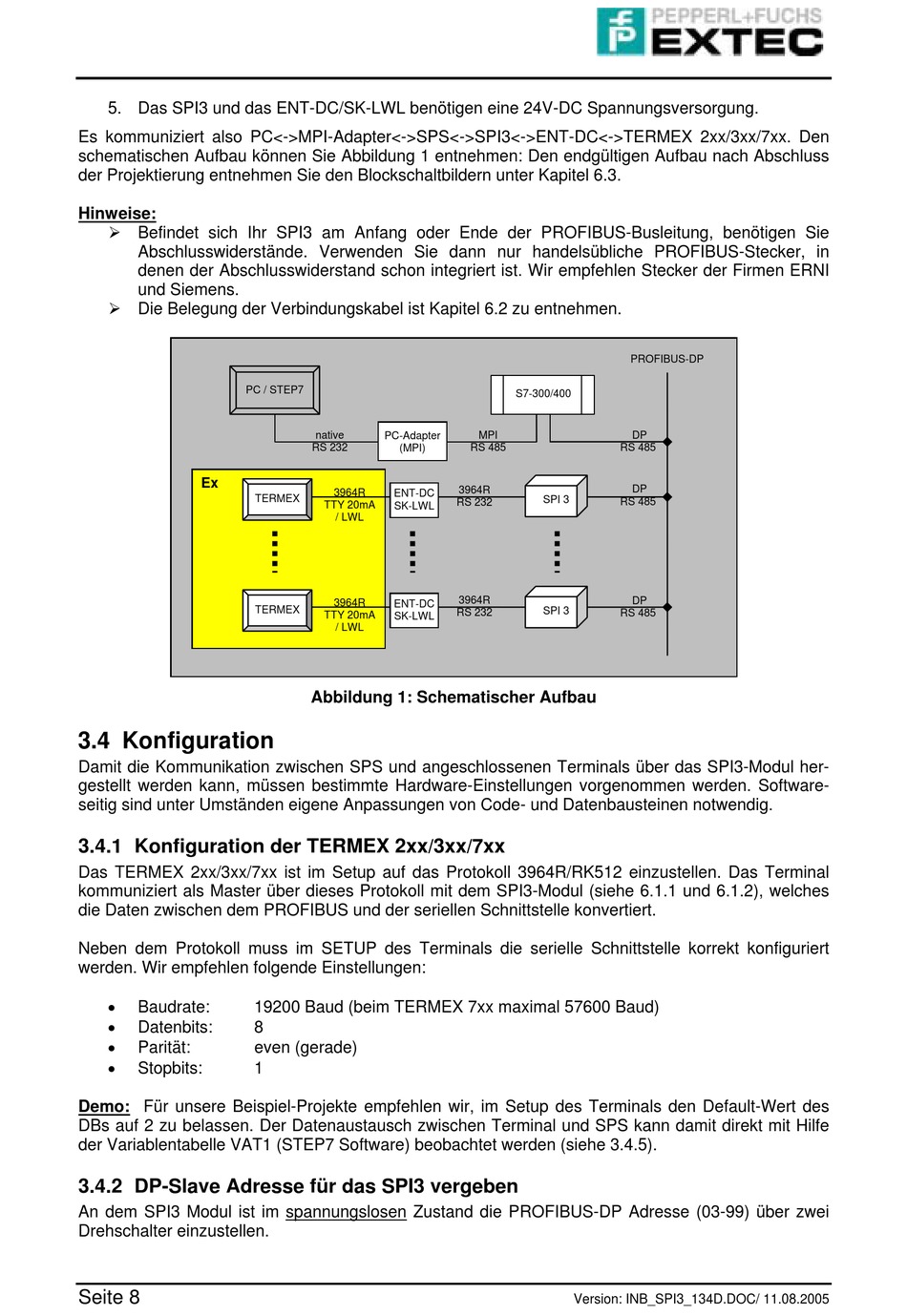

Es kommuniziert also PC<->MPI-Adapter<->SPS<->SPI3<->ENT-DC<->TERMEX 2xx/3xx/7xx. Den
schematischen Aufbau können Sie Abbildung 1 entnehmen: Den endgültigen Aufbau nach Abschluss
der Projektierung entnehmen Sie den Blockschaltbildern unter Kapitel 6.3.
Hinweise:
! Befindet sich Ihr SPI3 am Anfang oder Ende der PROFIBUS-Busleitung, benötigen Sie
Abschlusswiderstände. Verwenden Sie dann nur handelsübliche PROFIBUS-Stecker, in
denen der Abschlusswiderstand schon integriert ist. Wir empfehlen Stecker der Firmen ERNI
und Siemens.
! Die Belegung der Verbindungskabel ist Kapitel 6.2 zu entnehmen.
PC / STEP7
Ex
3.4 Konfiguration
Damit die Kommunikation zwischen SPS und angeschlossenen Terminals über das SPI3-Modul her-
gestellt werden kann, müssen bestimmte Hardware-Einstellungen vorgenommen werden. Software-
seitig sind unter Umständen eigene Anpassungen von Code- und Datenbausteinen notwendig.
3.4.1 Konfiguration der TERMEX 2xx/3xx/7xx
Das TERMEX 2xx/3xx/7xx ist im Setup auf das Protokoll 3964R/RK512 einzustellen. Das Terminal
kommuniziert als Master über dieses Protokoll mit dem SPI3-Modul (siehe 6.1.1 und 6.1.2), welches
die Daten zwischen dem PROFIBUS und der seriellen Schnittstelle konvertiert.
Neben dem Protokoll muss im SETUP des Terminals die serielle Schnittstelle korrekt konfiguriert
werden. Wir empfehlen folgende Einstellungen:
•
Baudrate:
•
Datenbits:
•
Parität:
•
Stopbits:
Demo: Für unsere Beispiel-Projekte empfehlen wir, im Setup des Terminals den Default-Wert des
DBs auf 2 zu belassen. Der Datenaustausch zwischen Terminal und SPS kann damit direkt mit Hilfe
der Variablentabelle VAT1 (STEP7 Software) beobachtet werden (siehe 3.4.5).
3.4.2 DP-Slave Adresse für das SPI3 vergeben
An dem SPI3 Modul ist im spannungslosen Zustand die PROFIBUS-DP Adresse (03-99) über zwei
Drehschalter einzustellen.
Seite 8
native
PC-Adapter
RS 232
(MPI)
3964R
ENT-DC
TERMEX
TTY 20mA
SK-LWL
/ LWL
3964R
ENT-DC
TERMEX
TTY 20mA
SK-LWL
/ LWL
Abbildung 1: Schematischer Aufbau
19200 Baud (beim TERMEX 7xx maximal 57600 Baud)
8
even (gerade)
1
S7-300/400
MPI
RS 485
RS 485
3964R
SPI 3
RS 485
RS 232
3964R
SPI 3
RS 232
RS 485
Version: INB_SPI3_134D.DOC/ 11.08.2005
PROFIBUS-DP
DP
DP
DP
