Pepperl+Fuchs SK-PROFIBUS SPI3 Inbetriebnahme Seite 34

6.2.2 TERMEX 7xx

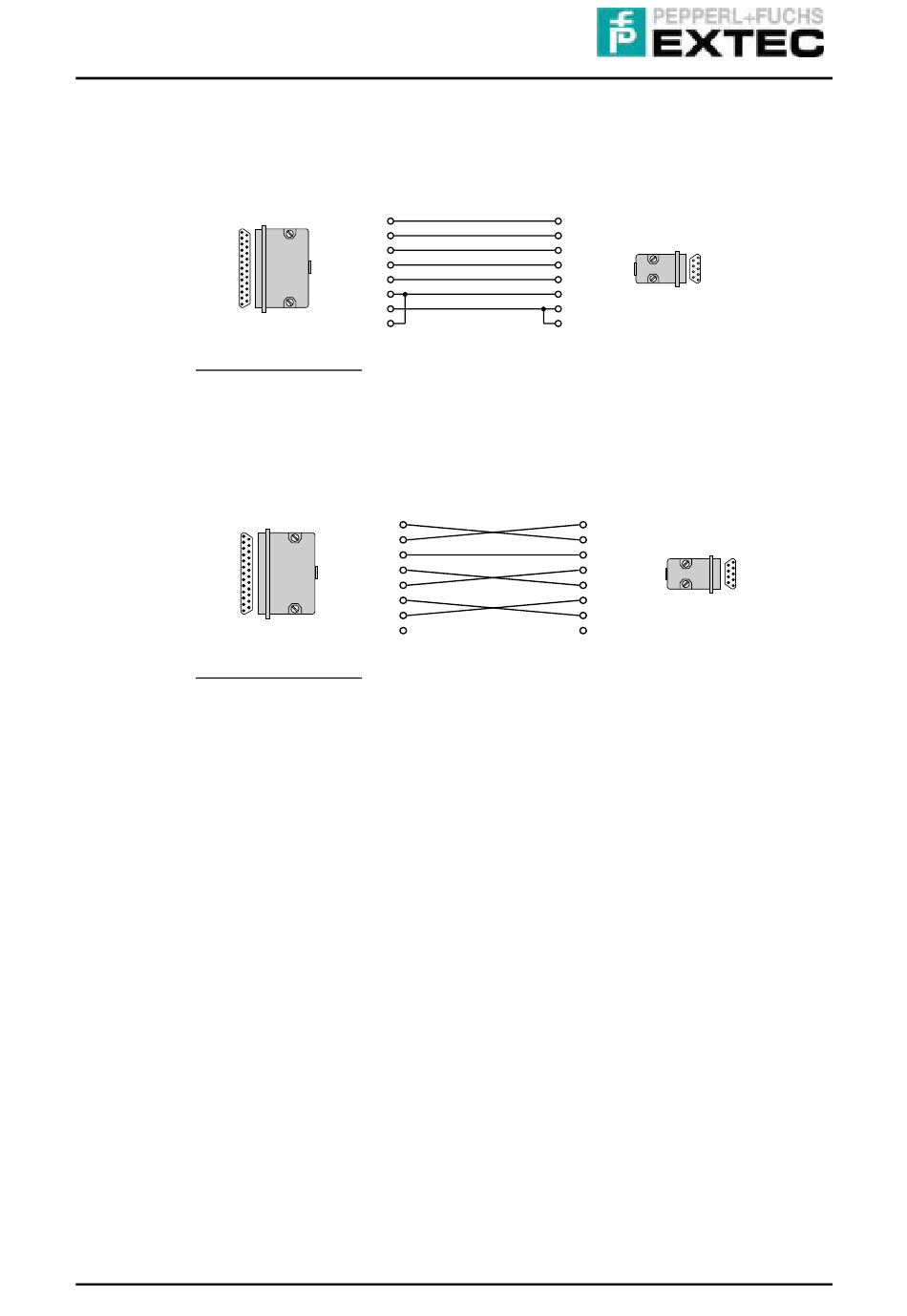

6.2.2.1 S-TERM/RS232-PC-M25-F9
geeignet für Anschluß:
SK-LWL, X1 Hostschnittstelle (TERMEX 7xx) <-> PC (RS232)
6.2.2.2 S-TERM/RS232-DE-M25-M9
geeignet für Anschluß:
SK-LWL, X1 Hostschnittstelle (TERMEX 7xx) <-> SK-PROFIBUS-DP-SPI3
Seite 32
25pol SubD
male
TxD 2
RxD 3
GND 7
RTS 4
CTS 5
DSR 6
DTR 20
DCD 8
25pol SubD
male
TxD 2
RxD 3
GND 7
RTS 4
CTS 5
DSR 6
DTR 20
DCD 8
9pol SubD
female
2 RxD
3 TxD
5 GND
8 CTS
7 RTS
4 DTR
6 DSR
1 DCD
9pol SubD
male
2 TxD
3 RxD
5 GND
8 RTS
7 CTS
4 DSR
6 DTR
1 DCD
Version: INB_SPI3_134D.DOC/ 11.08.2005
