Endress+Hauser Proline Prosonic Flow P 500 Betriebsanleitung Seite 22

Montage
D
22
A
C
D
C

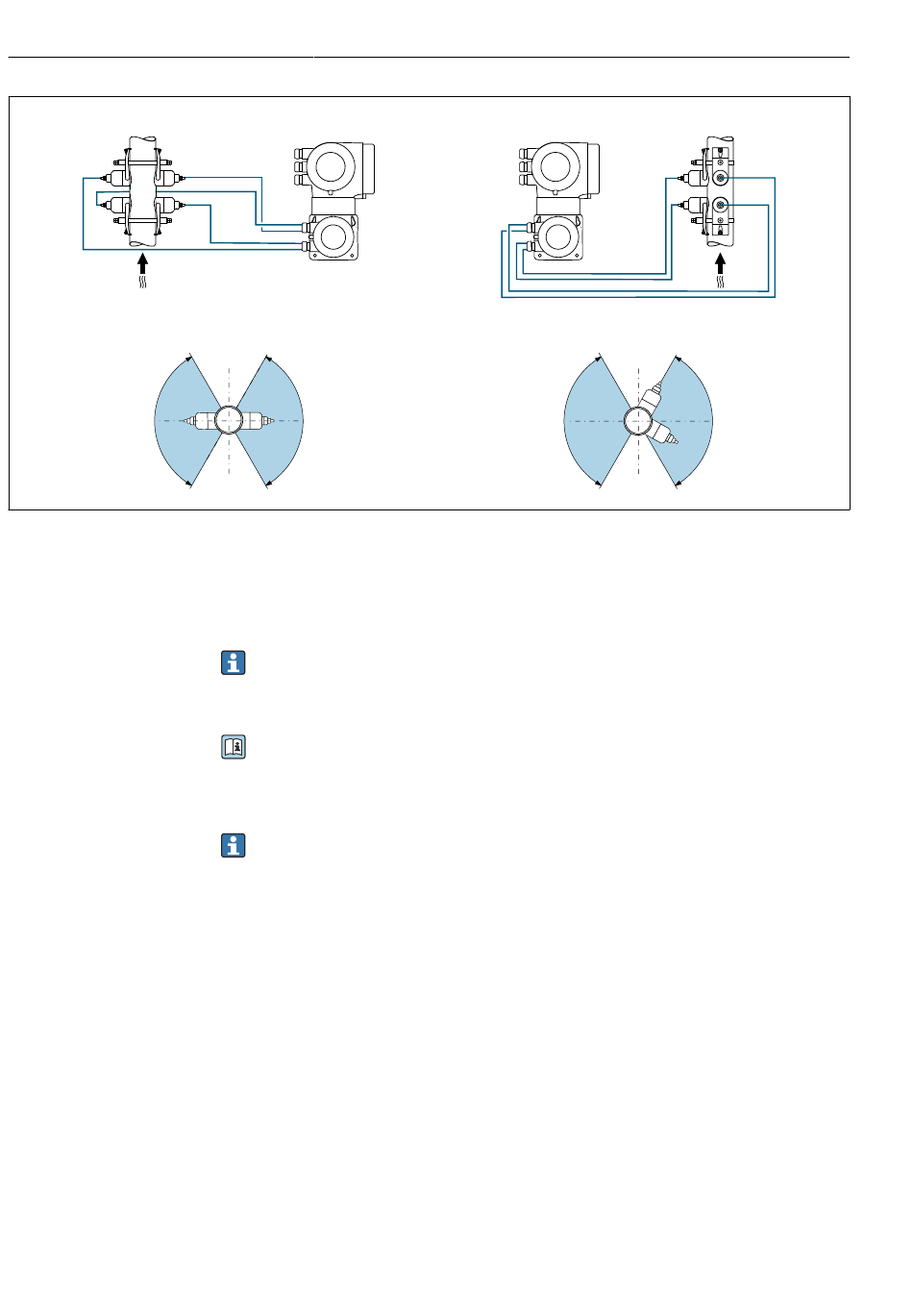

 8 Zweipfad-Messung: Beispiele für die horizontale Anordnung der Sensorsets an einer Messstelle
A Montage der Sensorsets für eine Messung über 1 Traverse
B Montage der Sensorsets für eine Messung über 2 Traversen
C Bei horizontaler Einbaulage: Nicht empfohlener Einbaubereich (60°)
D Bei horizontaler Einbaulage: Empfohlener Einbaubereich max. 120°
Bei einer Messstellenerweiterung von Einpfad-Messung auf Zweipfad-Messung muss
ein baugleicher Sensor ausgewählt werden.
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2 Anordnung und Auswahl Sensorset
Die horizontale Montage des Sensorsets immer um mindestens ±30° versetzt zur
Messrohroberseite vornehmen, um Fehlmessungen durch Gaseinschlüsse oder Blasen
an der Messrohroberseite zu vermeiden.
Proline Prosonic Flow P 500 Modbus RS485
B
C
D
C
D
A0041975
