Montage
6.1
Montagebedingungen
6.1.1
Montageposition
Montageort

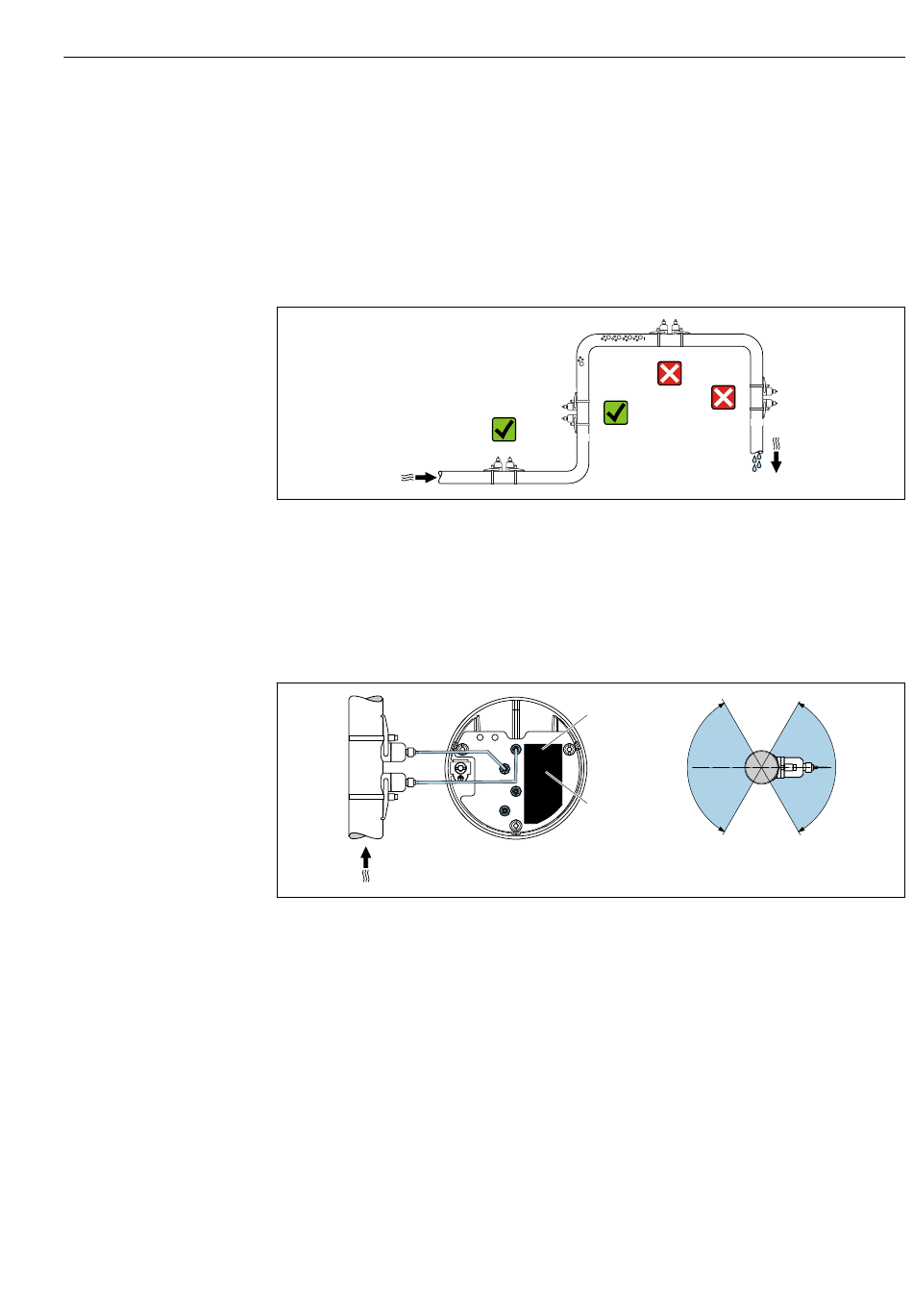

Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol-
gende Einbauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Einbaulage
A
 5
Ansichten Einbaulage
1
Kanal 1 stromaufwärts (upstream)
2
Kanal 1 stromabwärts (downstream)
A
Empfohlene Einbaulage mit Fließrichtung nach oben
B
Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C
Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Fließrichtung nach oben (Ansicht A). Bei dieser Einbaulage
sinken mitgerissene Feststoffe nach unten und Gase steigen bei stehendem Messstoff aus
dem Messaufnehmerbereich nach oben. Außerdem kann die Rohrleitung vollständig ent-
leert und vor Ablagerungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die
Messung weniger beeinflussen.
1
UP
CH1
C
Down
UP
CH2
2
Down
Montage
A0042039
B
C
B
A0041970
19
