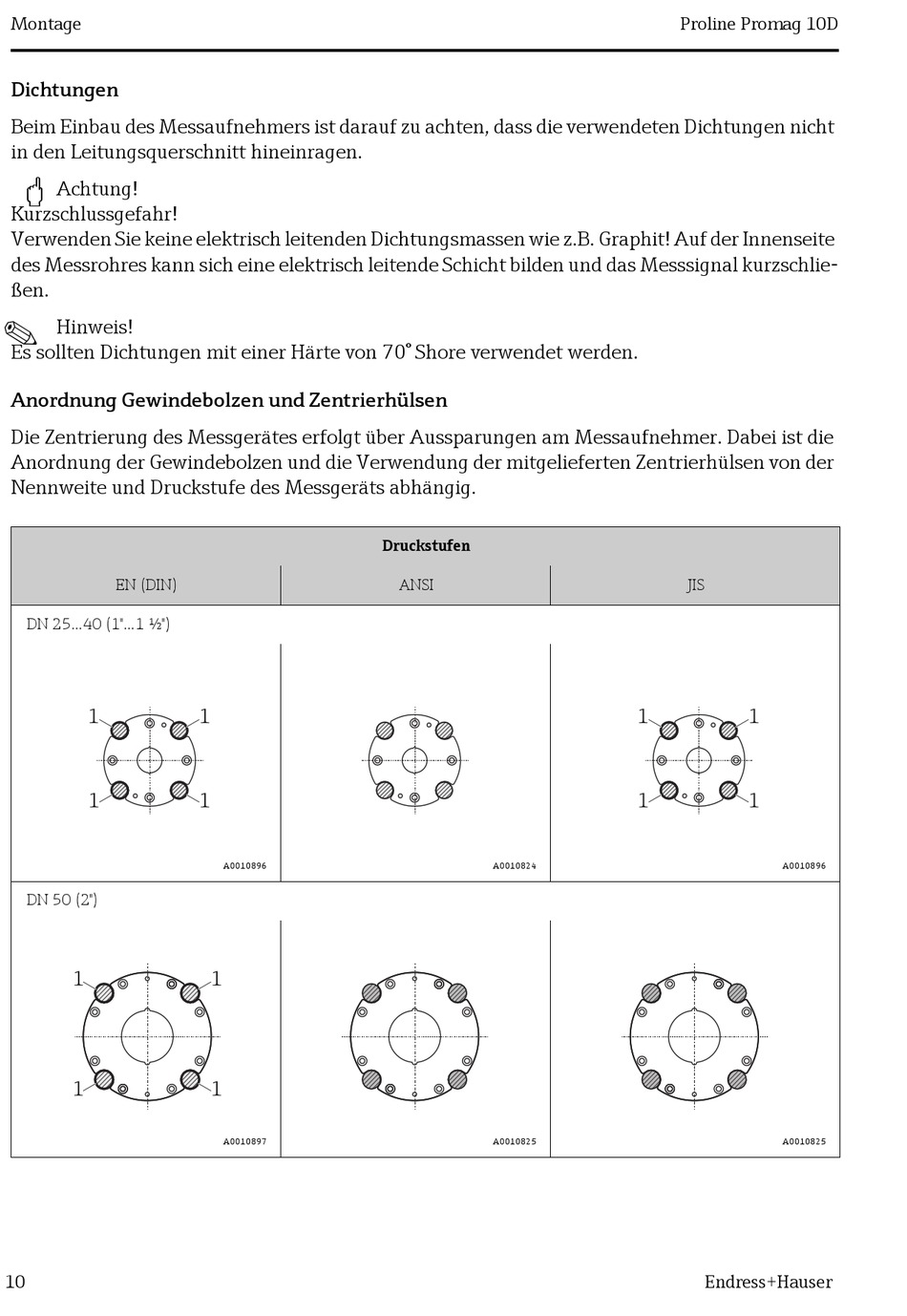

Montage
Dichtungen
Beim Einbau des Messaufnehmers ist darauf zu achten, dass die verwendeten Dichtungen nicht
in den Leitungsquerschnitt hineinragen.
"
Achtung!
Kurzschlussgefahr!
Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit! Auf der Innenseite
des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Messsignal kurzschlie-
ßen.
!
Hinweis!
Es sollten Dichtungen mit einer Härte von 70° Shore verwendet werden.
Anordnung Gewindebolzen und Zentrierhülsen
Die Zentrierung des Messgerätes erfolgt über Aussparungen am Messaufnehmer. Dabei ist die
Anordnung der Gewindebolzen und die Verwendung der mitgelieferten Zentrierhülsen von der
Nennweite und Druckstufe des Messgeräts abhängig.
EN (DIN)
DN 25...40 (1"...1 ½")
1
1
DN 50 (2")
1
1
10
1
1
A0010896
1
1
A0010897
Druckstufen
ANSI
A0010824
A0010825
Proline Promag 10D
JIS
1
1
1
1
A0010896
A0010825
Endress+Hauser
