Proline Prosonic Flow P 500 Modbus RS485
Endress+Hauser
5. Verschraubung der Fixierteile an den Messschnüren lösen und Messschnüre von den
Gewindebolzen entfernen.
Vorgehensweise mit Rollmaßband:
1. Mit einem Rollmaßband den Rohrdurchmesser d ermitteln
2. Den gegenüberliegenden Gewindebolzen d/2 vom vorderen Gewindebolzen montie-
ren. Der Abstand muss beidseitig d/2 = d' / 2 betragen.
3. Abstand B prüfen.
34

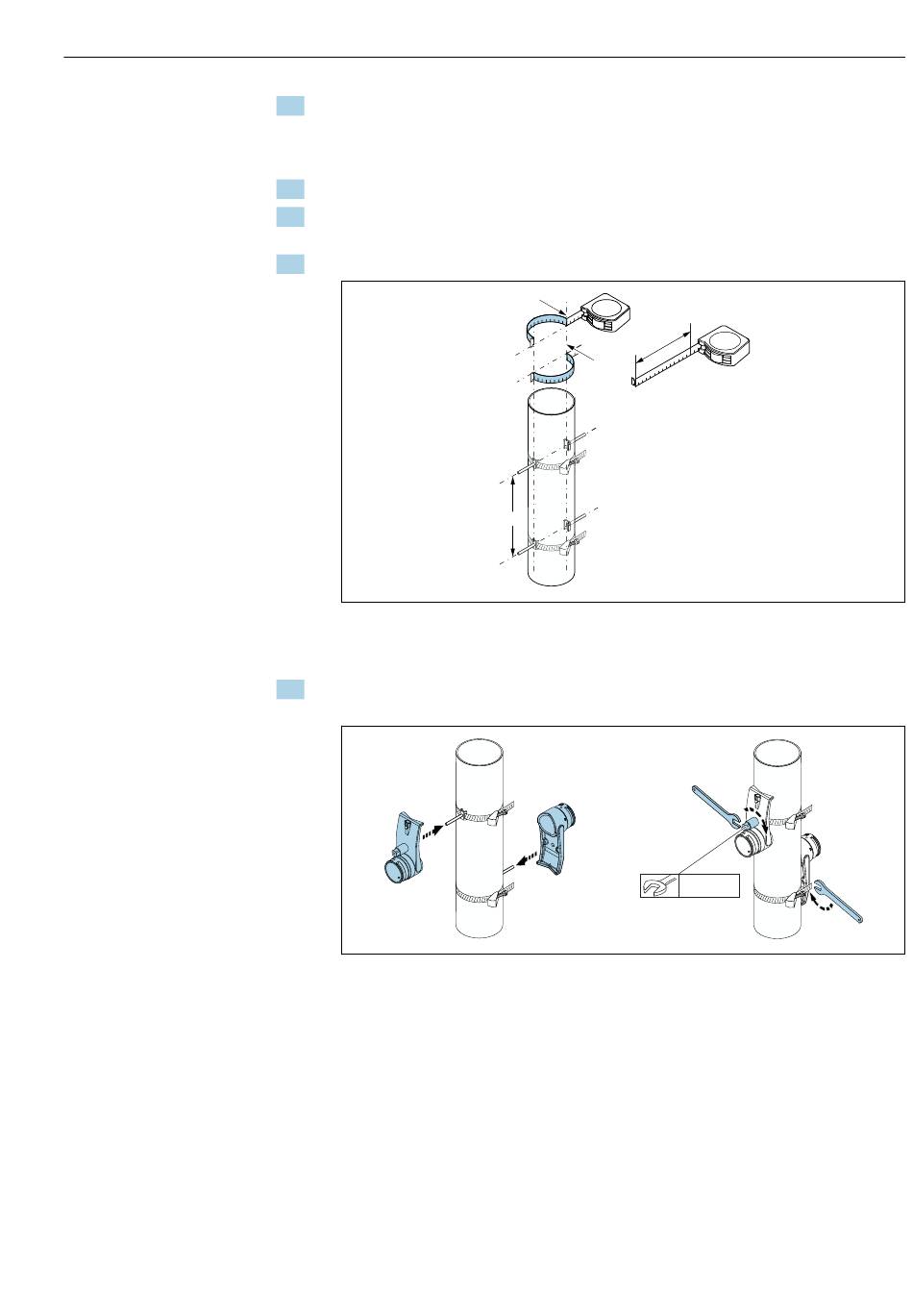

Positionierung der Spannbänder und Gewindebolzen mit Rollmaßband (Arbeitsschritte 2...4)
Befestigung der Sensoren:
1. Sensorhalterungen über den entsprechenden Gewindebolzen schieben und mit der
Haltemutter festziehen.
35
Sensorhalterungen montieren.
d / 2
' / 2
= d
d ' /
d / 2
2
B
Montage
13 mm
A0052445
A0043381
39
