Endress+Hauser Proline Prosonic Flow P 500 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Durchflussmesser
  5. Proline Prosonic Flow P 500
  6. Betriebsanleitung

Endress+Hauser Proline Prosonic Flow P 500 Betriebsanleitung

Ultraschalllaufzeit-durchflussmessgerät modbus rs485
Vorschau ausblenden Andere Handbücher für Proline Prosonic Flow P 500:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA02026D/06/DE/02.24-00
71608731
2024-01-31
Gültig ab Version
01.02.zz (Gerätefirmware)
Products

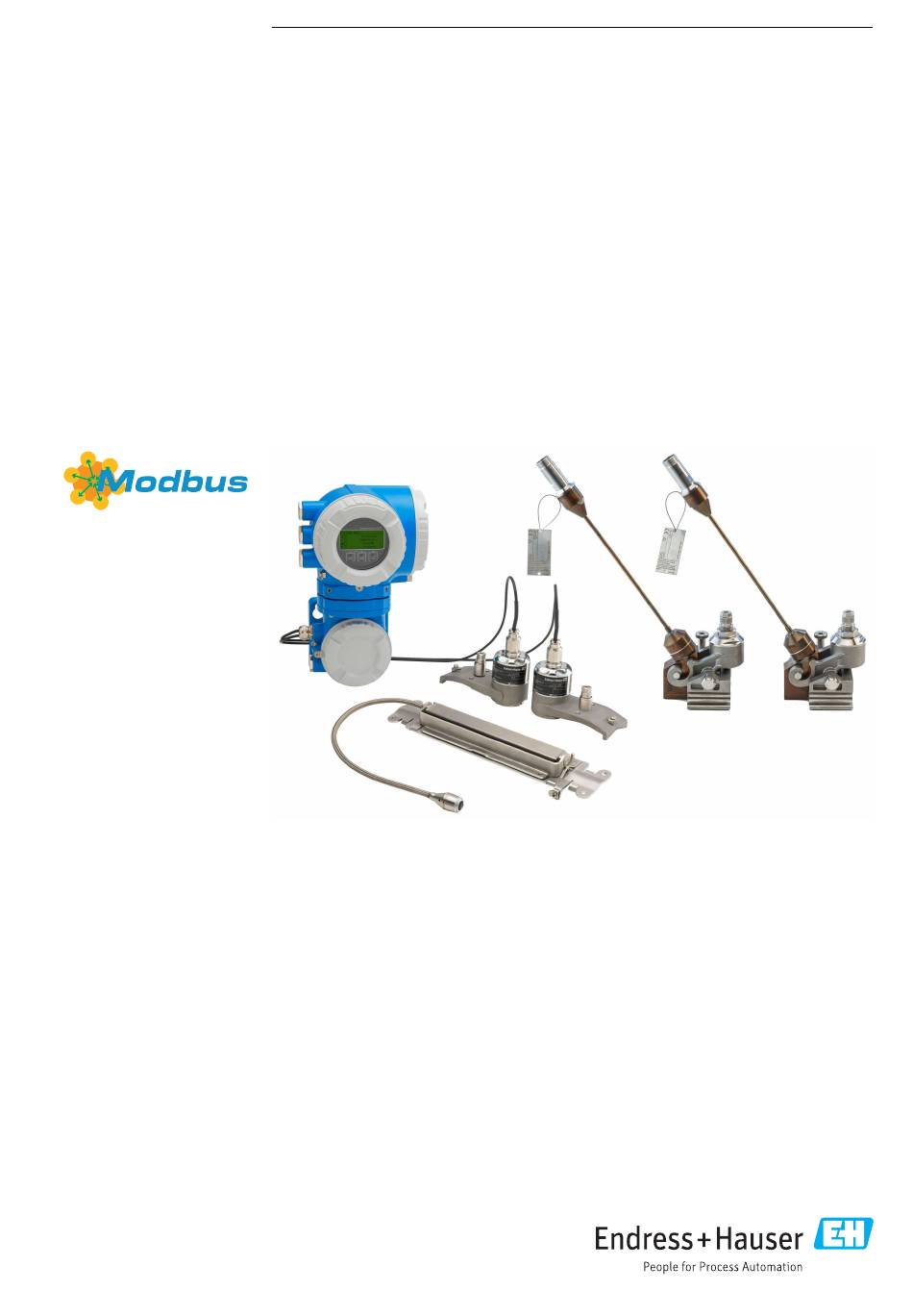

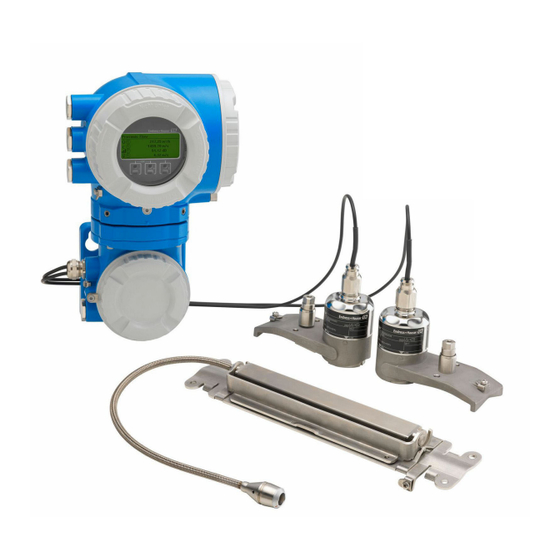

Betriebsanleitung
Proline Prosonic Flow P 500
Ultraschalllaufzeit-Durchflussmessgerät
Modbus RS485
