Montage
32

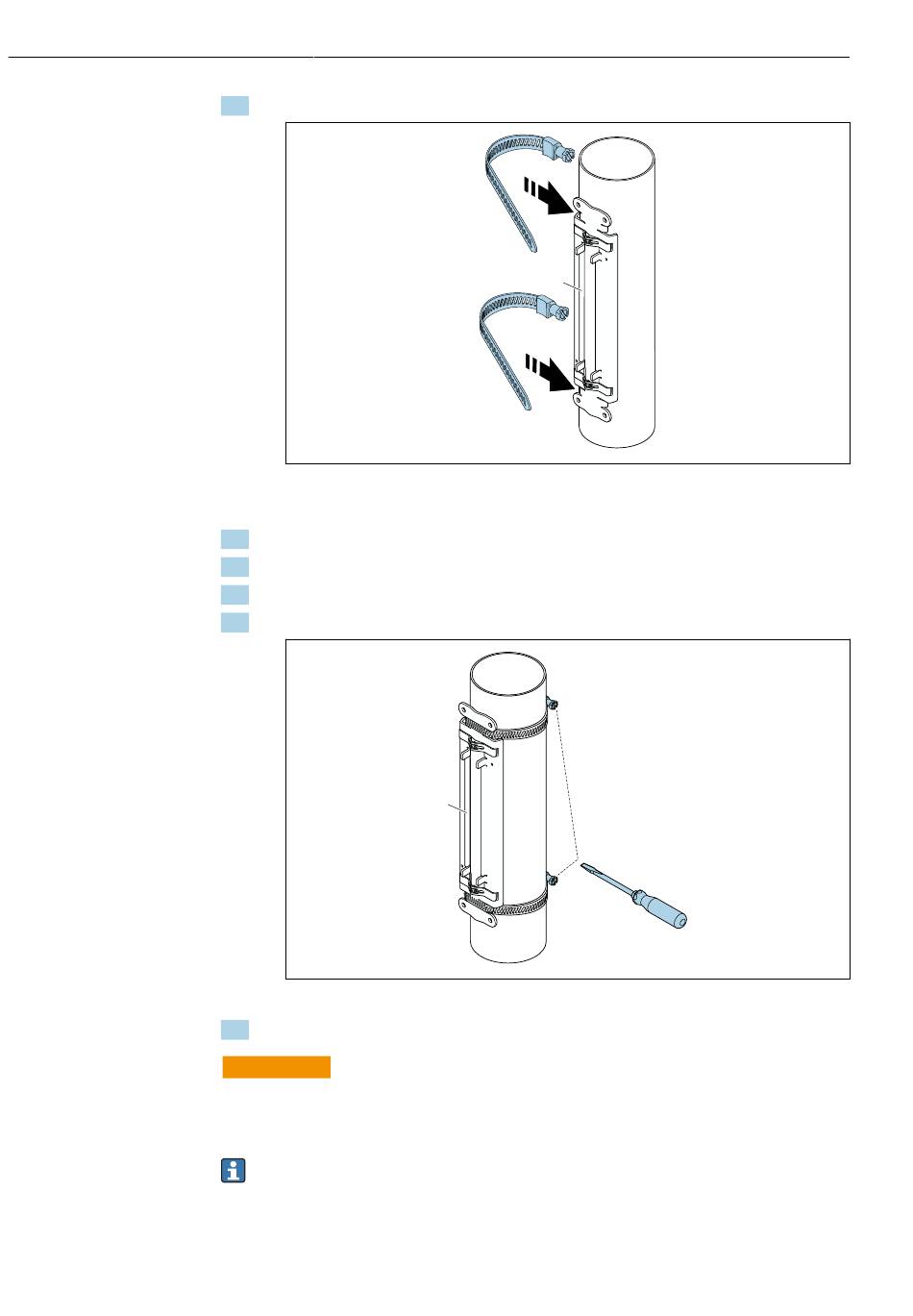

3. Spannbänder verdrehungsfrei um Sensorhalterung und Messrohr legen.

 23 Sensorhalterung positionieren und Spannbänder anbringen.
1 Sensorhalterung
4. Spannbänder durch Spannbandverschlüsse führen.
5. Spannbänder von Hand möglichst fest spannen.
6. Sensorhalterung in gewünschte Position ausrichten.
7. Zugschraube einklappen und Spannbänder unverrückbar festziehen.

 24 Zugschrauben der Spannbänder festziehen.
8. Gegebenenfalls Spannbänder kürzen und Schnittstellen entgraten.
WARNUNG
L
Verletzung durch scharfe Kanten!
‣
Schnittstellen nach dem Kürzen der Spannbänder entgraten.
‣
Geeignete Schutzhandschuhe und Schutzbrille tragen.
Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Messrohr-
oberfläche sauber und frei von losem Lack und Rost sein.
Proline Prosonic Flow P 500 Modbus RS485
1
A0043371
A0043372
