Montage
20
Ein- und Auslaufstrecken
Die Messaufnehmer sind nach Möglichkeit vor Armaturen wie z. B. Ventilen, T-Stücken,
Bögen, Pumpen zu montieren. Besteht diese Möglichkeit nicht, wird unter Beachtung der
aufgeführten minimalen Ein- und Auslaufstrecken bei optimaler Sensorkonfiguration die
spezifizierte Messgenauigkeit des Messgeräts erreicht. Bei mehreren Strömungshindernis-
sen ist die längste angegebene Einlaufstrecke einzuhalten.
Ein- und Auslaufstrecken mit FlowDC
Bei folgenden Geräteausführungen sind kürzere Ein- und Auslaufstrecken möglich:
Zweipfad-Messung mit 2 Sensorsets (Bestellmerkmal "Befestigungsart", Option A2 "Clamp-
on, 2-Kanal, 2-Sensorsets") und FlowDC
Weitere Informationen zu FlowDC: Sonderdokumentation zum Gerät →  215
2 × DN
A
B
C
1
2
0...15 × DN
3
0...15 × DN

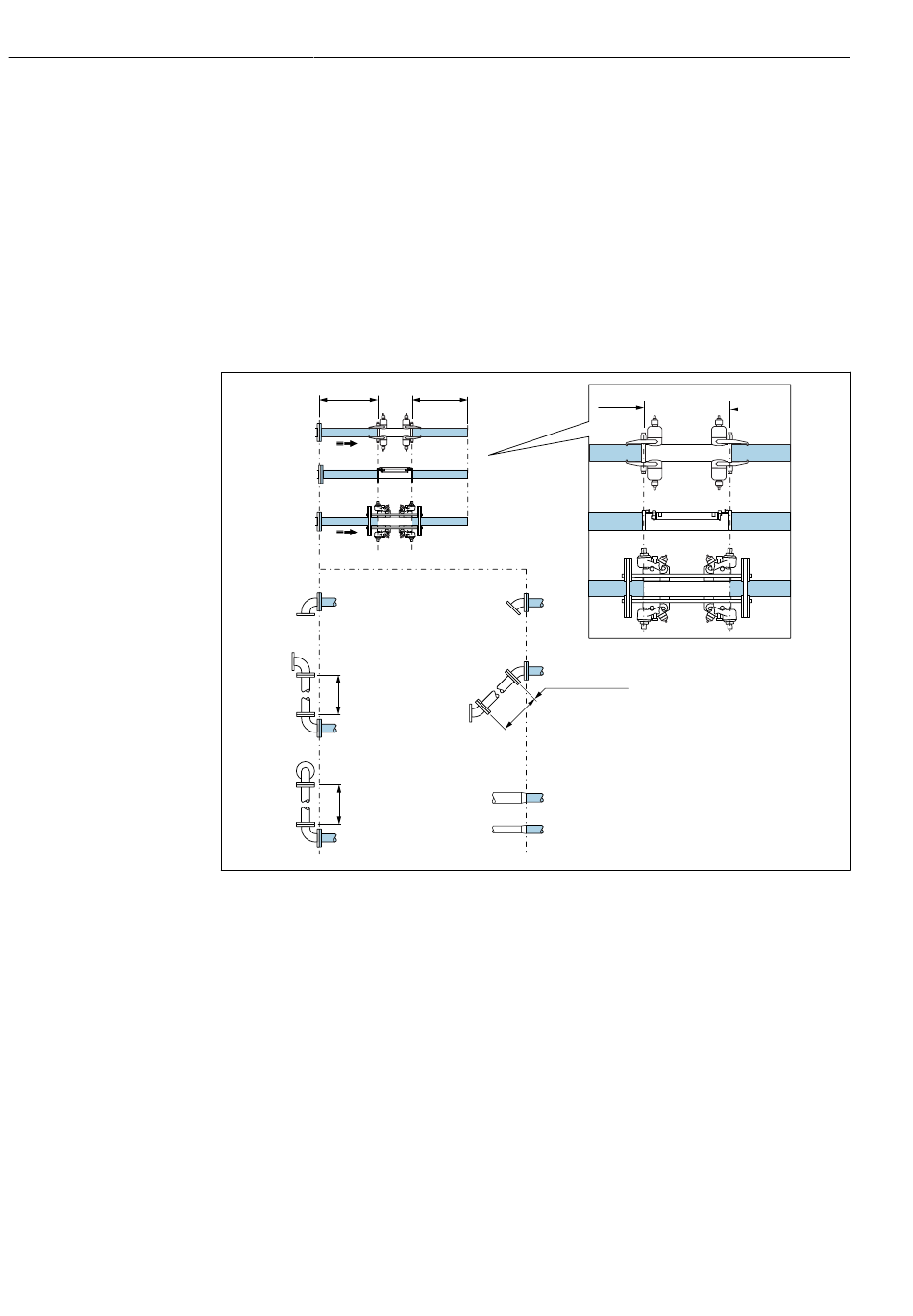

 6
A Ein- und Auslaufstrecken DN 50...4000 (2...160")
B Ein- und Auslaufstrecken DN 15...65 (½...2½")
C Ein- und Auslaufstrecken Hochtemperatursensoren
D Lage der Ein- und Auslaufstrecken am Sensor
1 Einfachkrümmer
2 Doppelkrümmer (2× 90° in gleicher Ebene, mit 0...15 x DN zwischen den Bögen)
3 Doppelkrümmer 3D (2× 90° in unterschiedlicher Ebene, mit 0...15 x DN zwischen den Bögen)
4 45°-Krümmer
5 Option "2 x 45°-Krümmer" (2× 45° in gleicher Ebene, mit 0...15 x DN zwischen den Bögen)
6a Konzentrische Durchmesseränderung (Kontraktion)
6b Konzentrische Durchmesseränderung (Expansion)
Ein- und Auslaufstrecken ohne FlowDC
Minimale Ein- und Auslaufstrecken ohne FlowDC mit 1 oder 2 Sensorsets bei verschiede-
nen Strömungshindernissen
Proline Prosonic Flow P 500 Modbus RS485
2 × DN
D
4
5
0...15 × DN
6
a
b
2 × DN
2 × DN
