8.3 Zugriff auf Bedienmenü via Vor-Ort-Anzeige

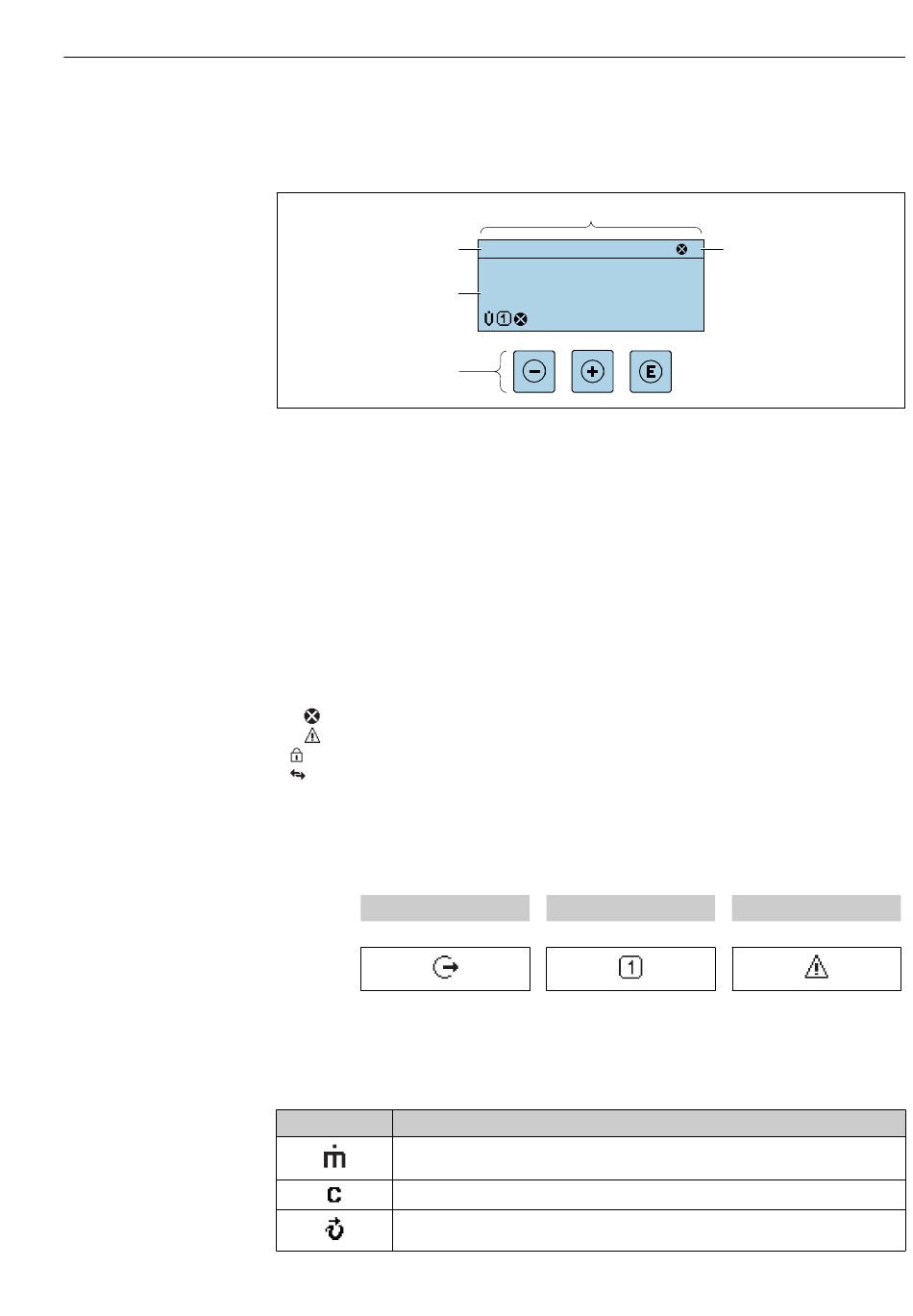

8.3.1 Betriebsanzeige
2
4
5
1 Betriebsanzeige
2 Messstellenbezeichnung →  95
3 Statusbereich
4 Anzeigebereich für Messwerte (bis zu 4 Zeilen)
5 Bedienelemente →  71
Statusbereich
Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole:
• Statussignale →  166
• F: Ausfall
• C: Funktionskontrolle
• S: Außerhalb der Spezifikation
• M: Wartungsbedarf
• Diagnoseverhalten →  167
• : Alarm
• : Warnung
• : Verriegelung (Das Gerät ist über die Hardware verriegelt )
• : Kommunikation (Kommunikation via Fernbedienung ist aktiv)
Anzeigebereich
Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgröße
↓
Beispiel
Messgrößen
Symbol Bedeutung
Massefluss
Schallgeschwindigkeit
Durchflussgeschwindigkeit
1
X X X X X X X X X
1120.50
Messkanalnummer
↓
Bedienungsmöglichkeiten
F
3
l/h
Diagnoseverhalten
↓
Erscheint nur, wenn zu die-
ser Messgröße ein Diagno-
seereignis vorliegt.
A0029346
