Endress+Hauser Proline Prosonic Flow P 500 Betriebsanleitung Seite 36

Montage
36
M6
1

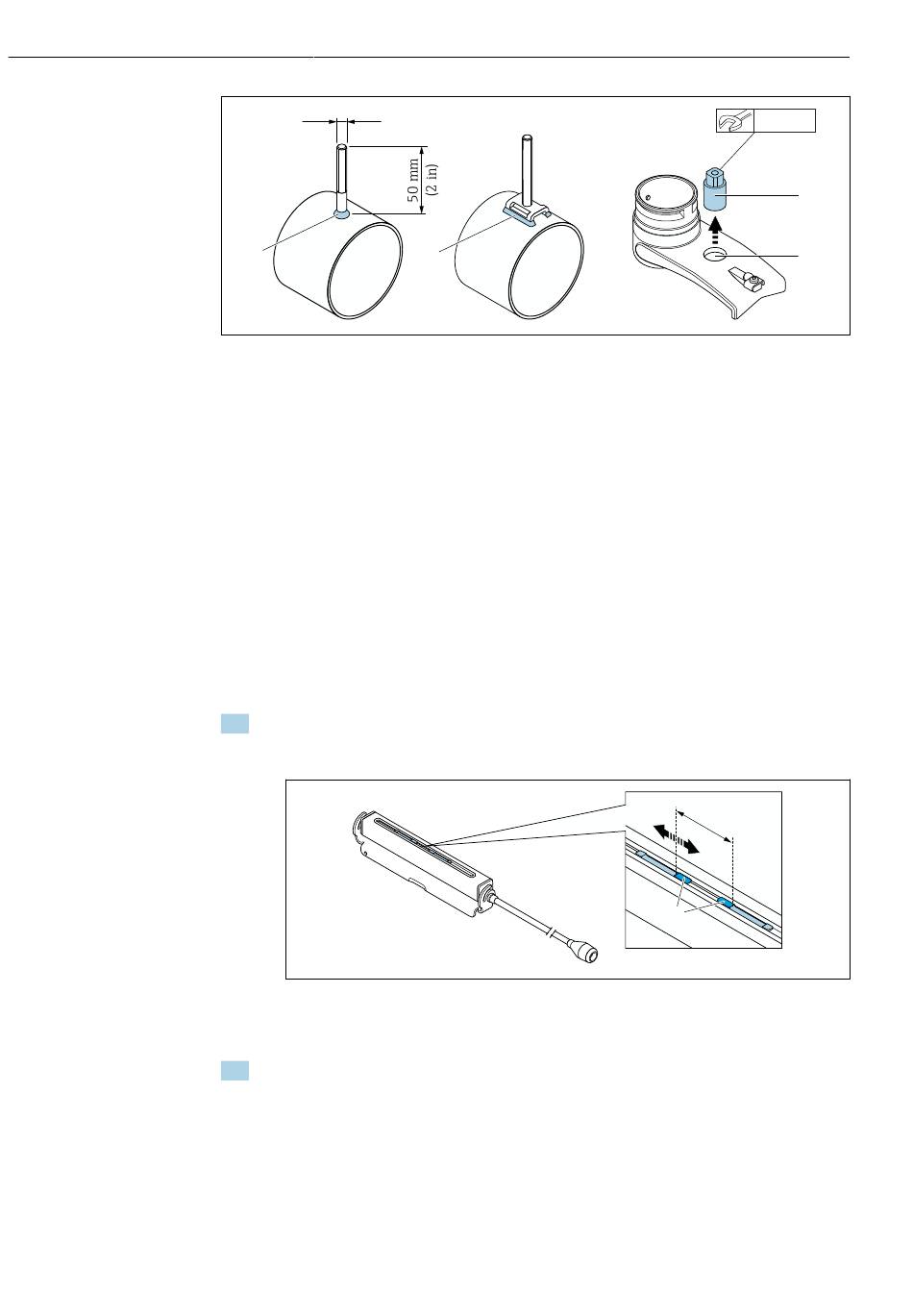

 28 Halterung mit Schweißbolzen
1 Schweißnaht
2 Haltemutter
3 Lochdurchmesser max. 8,7 mm (0,34 in)
Einbau Messaufnehmer – kleine Nennweiten DN 15...65 (½...2½")
Voraussetzungen
• Einbauabstand ist bekannt →  30
• Sensorhalterung ist vormontiert
Material
Für den Einbau wird folgendes Material benötigt:
• Messaufnehmer inkl. Adapterkabel
• Sensorkabel zur Verbindung mit dem Messumformer
• Koppelmedium (Koppelpad oder Koppelgel) für eine akustische Verbindung zwischen
Messaufnehmer und Messrohr
Vorgehensweise:
1. Abstand der Messaufnehmer gemäß dem ermittelten Wert für den Sensorabstand
einstellen. Zum Verschieben den beweglichen Messaufnehmer leicht nach unten drü-
cken.

 29 Abstand der Messaufnehmer gemäß Einbauabstand →  30
a Sensorabstand (Rückseite des Sensors muss die Oberfläche berühren)
b Kontaktflächen des Messaufnehmers
2. Koppelpad unter dem Messaufnehmer auf das Messrohr kleben. Alternativ die Kon-
taktflächen des Messaufnehmers (b) gleichmäßig mit Koppelgel (ca.
0,5 ... 1 mm (0,02 ... 0,04 in)) bestreichen.
Proline Prosonic Flow P 500 Modbus RS485
1
13 mm
2
3
A0043375
a
b
A0043376
Endress+Hauser
