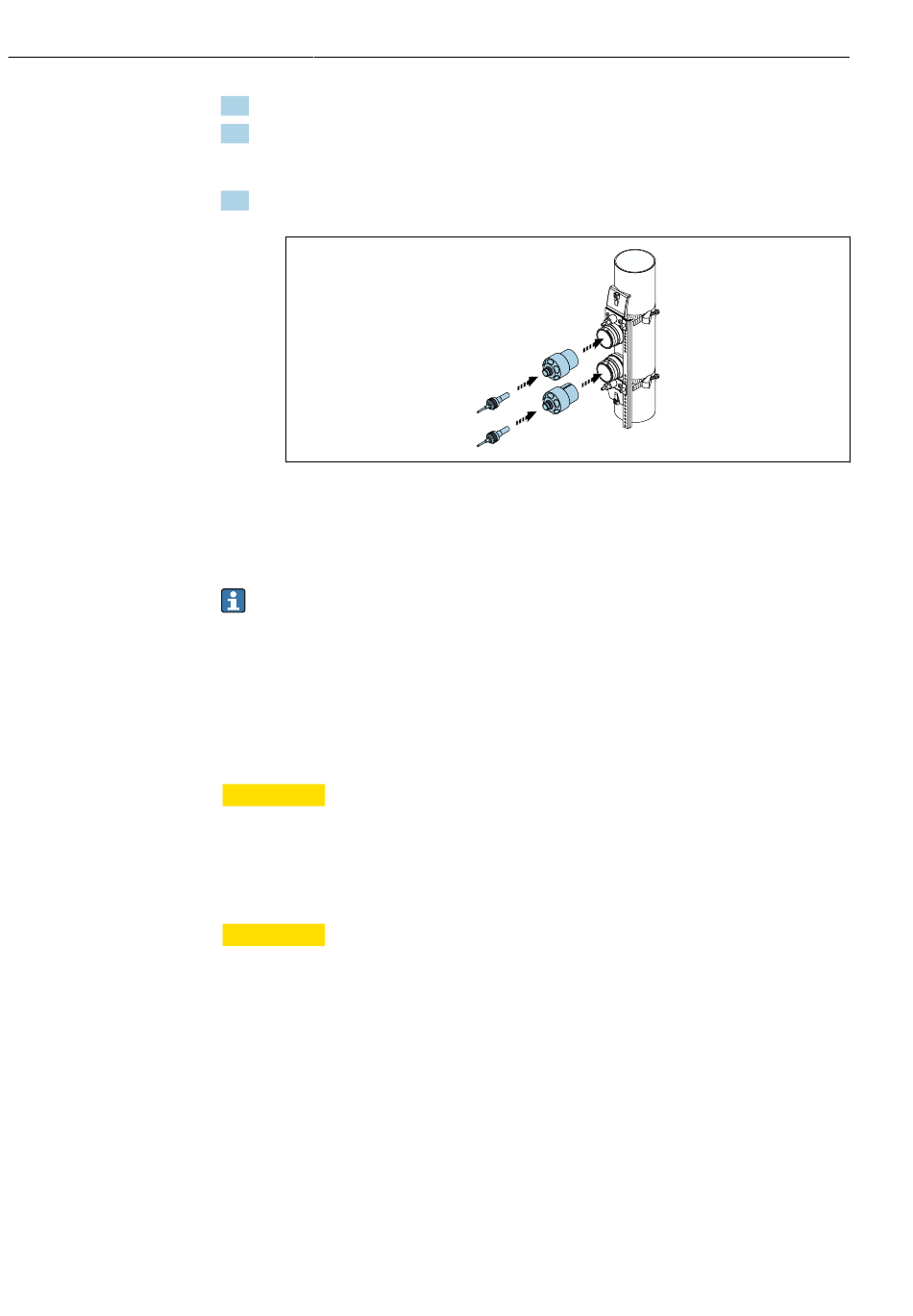

6. Messaufnehmer in die Sensorhalterung einsetzen.
7. Messaufnehmerdeckel auf die Sensorhalterung drücken und drehen bis der Messauf-
nehmerdeckel hörbar einrastet und die Pfeilmarkierungen (▴ / ▾ "close") aufeinander
zeigen.
8. Sensorkabel bis zum Anschlag in den jeweiligen Messaufnehmer stecken und Halte-
mutter festschrauben.
 40
Messaufnehmer montieren und Sensorkabel anschließen.
Die Montage ist damit abgeschlossen. Die Messaufnehmer können über die Sen-
sorkabel mit dem Messumformer verbunden und die Fehlermeldung im Sensor-
check geprüft werden.
• Um einen guten akustischen Kontakt zu gewährleisten, muss die sichtbare Mess-
rohroberfläche sauber und frei von losem Lack und Rost sein.
• Wenn der Sensor aus dem Messrohr entfernt wird, muss er gereinigt und neues
Koppelgel aufgetragen werden (wenn kein Koppelpad).
• Bei rauen Messrohroberflächen müssen die Zwischenräume innerhalb der rauen
Oberfläche mit ausreichend Koppelgel gefüllt werden, wenn die Verwendung des
Koppelpads nicht ausreicht (Prüfung der Einbauqualität).
6.2.5
Messumformergehäuse montieren: Proline 500
VORSICHT
L
Zu hohe Umgebungstemperatur!
Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich.
Zulässige maximale Umgebungstemperatur nicht überschreiten →  27.
Bei Betrieb im Freien: Direkte Sonneneinstrahlung und starke Bewitterung vermeiden,
besonders in wärmeren Klimaregionen.
VORSICHT
L
Übermäßige Belastung kann zur Beschädigung des Gehäuses führen!
Übermäßige mechanische Beanspruchungen vermeiden.
Der Messumformer kann auf folgende Arten montiert werden:
• Pfostenmontage

• Wandmontage

Wandmontage
Benötigtes Werkzeug
Bohrmaschine mit Bohrer ⌀ 6,0 mm
Proline Prosonic Flow P 500 Modbus RS485
A0043386
