14. Beide Bandbolzen auf Spannband 2 parallel auf gleicher Höhe/Uhrzeigerposition
(z. B. 10 und 4 Uhr) auf dem Messrohr versetzt zu den beiden Bandbolzen auf
Spannband 1 positionieren. Dabei kann eine parallel zur Messrohrachse gezeichnete
Linie auf der Messrohrwand hilfreich sein. Abstand der Mitte der Bandbolzen auf
gleicher Höhe nun genau auf den Sensorabstand ausrichten. Alternativ kann auch die
Schnurlänge verwendet werden →  39.
15. Spannband 2 unverrückbar festziehen.
WARNUNG
L
Verletzung durch scharfe Kanten!
‣
Schnittstellen nach dem Kürzen der Spannbänder entgraten.
‣
Geeignete Schutzhandschuhe und Schutzbrille tragen.
3

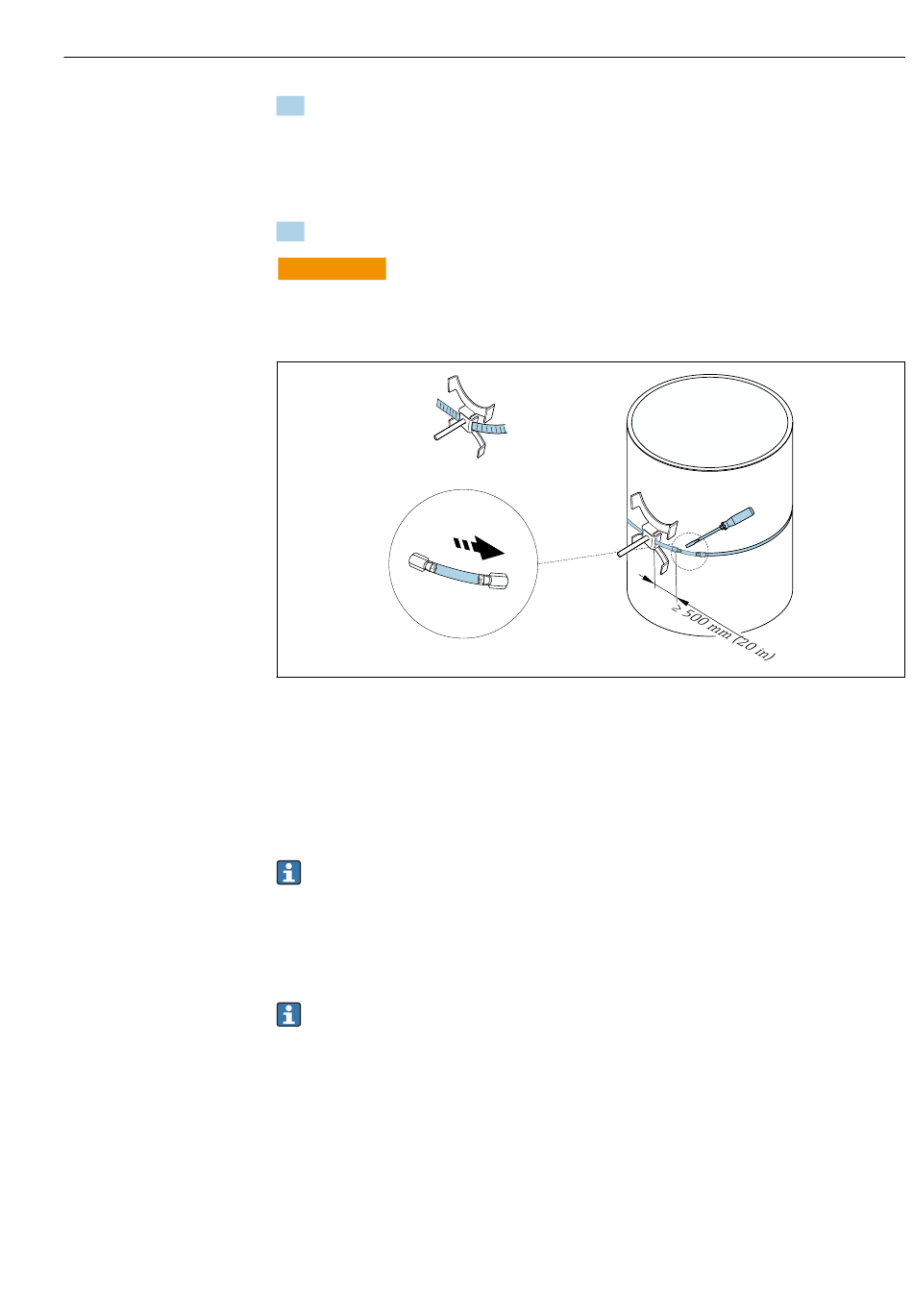

 27 Halterung mit Spannbändern (große Nennweiten)
1 Bandbolzen mit Führung*
2 Spannband*
3 Zugschraube
*Der Abstand zwischen Bandbolzen und Spannbandverschluss muss mind. 500 mm (20 in) betragen.
• Zur 1 Traversenmontage mit 180° (gegenüberliegend) →  11,  23 (Einpfad-
Messung, A0044304), →  15,  24 (Zweipfad-Messung, A0043168)
• Zur 2 Traversenmontage →  12,  23 (Einpfad-Messung, A0044305),
→  16,  24 (Zweipfad-Messung, A0043309)
• Elektrischer Anschluss
Sensorhalterung mit Schweißbolzen
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN 50...4000 (2...160")
Vorgehensweise:
• Die Schweißbolzen sind mit den gleichen Einbauabständen entsprechend den Gewinde-
bolzen mit Spannbändern zu befestigen. Die Ausrichtung der Gewindebolzen, abhängig
von der Montageart und dem Messverfahren, werden in folgenden Kapiteln beschrieben:
• Einbau für eine Messung über 1 Traverse →  38
• Einbau für eine Messung über 2 Traversen →  40
• Die Sensorhalterung wird standardmäßig mit einer Haltemutter mit metrischem ISO-
Gewinde M6 befestigt. Wenn ein anderes Gewinde für die Befestigung verwendet wer-
den soll, muss eine Sensorhalterung mit einer lösbaren Haltemutter verwendet werden.
1
2
3
Montage
A0043374
