Elektrischer Anschluss
60

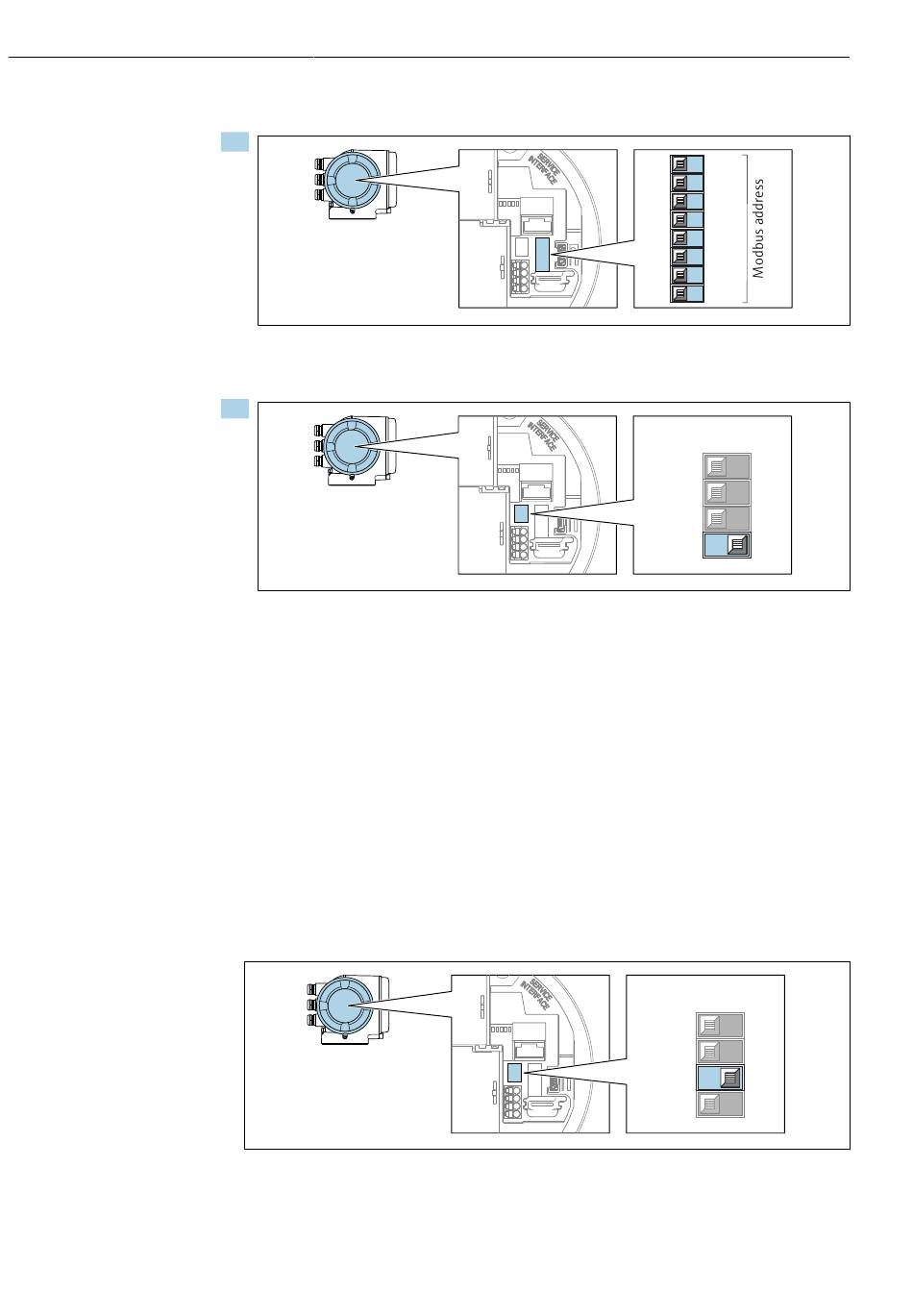

Hardwareadressierung
1.
Die gewünschte Geräteadresse mittels der DIP-Schalter im Anschlussklemmenraum
einstellen.
2.
Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten:
DIP-Schalter auf On.
 Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam.
Softwareadressierung
‣
Die Adressierung von Hardwareadressierung auf Softwareadressierung umschalten:
DIP-Schalter auf Off.
 Die im Parameter Geräteadresse eingestellte Geräteadresse wird nach 10 Sekun-
den wirksam.
7.6.2 Abschlusswiderstand aktivieren
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassun-
gen der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des
Bussegments korrekt abschließen.
‣
DIP-Schalter Nr. 3 auf On umschalten.
Proline Prosonic Flow P 500 Modbus RS485
1 128
2
3
4
5
6
7
8
Off
1
2
3
4
Off
1
2
3
4
64
32
16
8
4
2
1
A0029634
On
A0029633
On
A0029632
