Montage
44

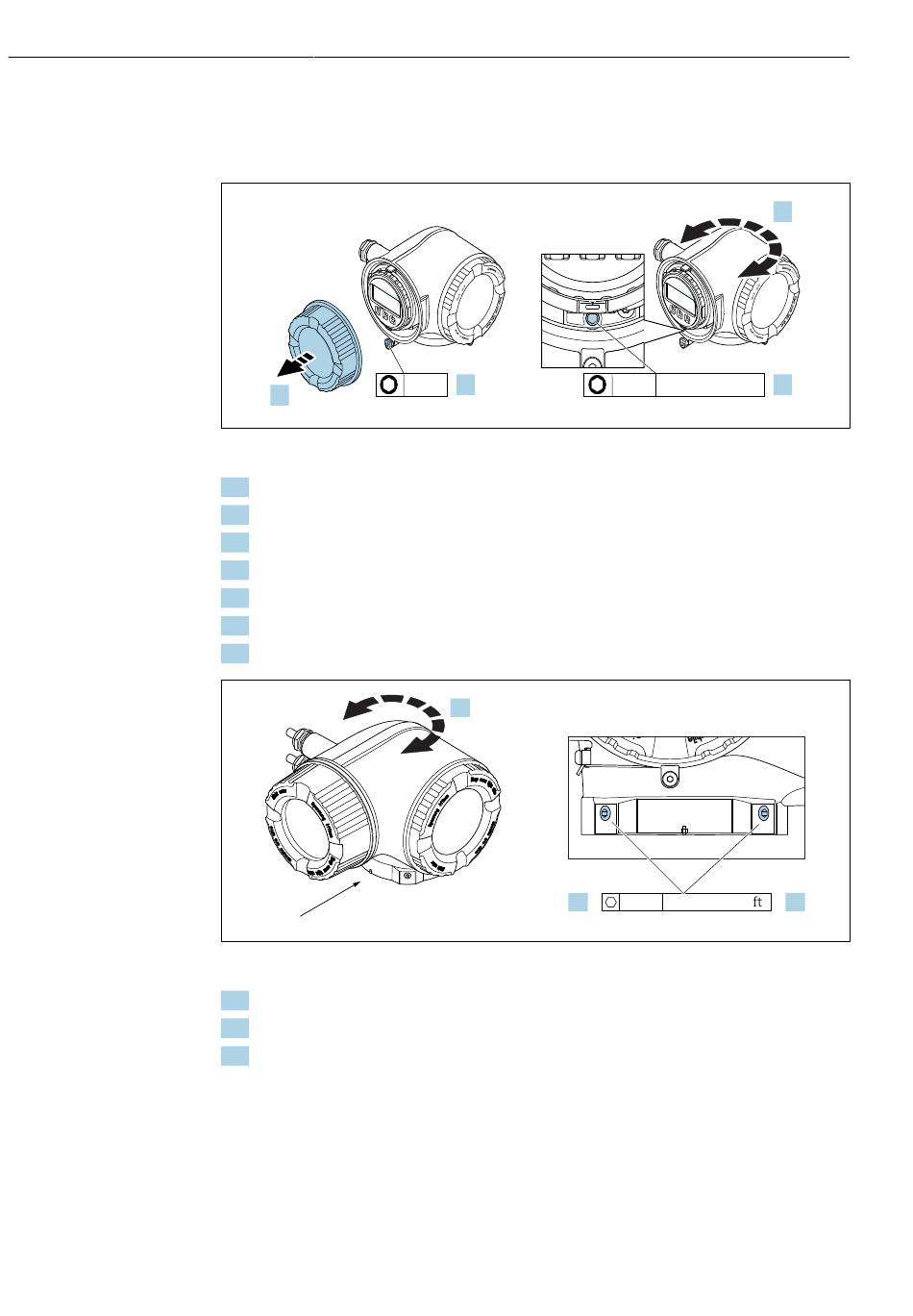

6.2.6 Messumformergehäuse drehen: Proline 500
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes-
sumformergehäuse gedreht werden.
ES
C
–
+
2.
 43 Nicht Ex-Gehäuse
1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Befestigungsschraube lösen.
4. Gehäuse in die gewünschte Position drehen.
5. Befestigungsschraube anziehen.
6. Anschlussraumdeckel anschrauben.
7. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
A
 44 Ex-Gehäuse
1. Befestigungsschrauben lösen.
2. Gehäuse in die gewünschte Position drehen.
3. Befestigungsschrauben anziehen.
6.2.7 Anzeigemodul drehen: Proline 500
Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
Proline Prosonic Flow P 500 Modbus RS485
E
3 mm 1.
2.
ES
C
–
+
E
4 mm 7 Nm (5.2 lbf ft)
A
1. 4 mm 7 Nm (5.2 lbf )
Endress+Hauser
4.
3.
A0029993
3.
A0043150
