Proline Prosonic Flow P 500 Modbus RS485
2) Sensoren der beiden Sensorsets nicht vertauschen, da dies die Messperformance beeinflussen kann.
Endress+Hauser

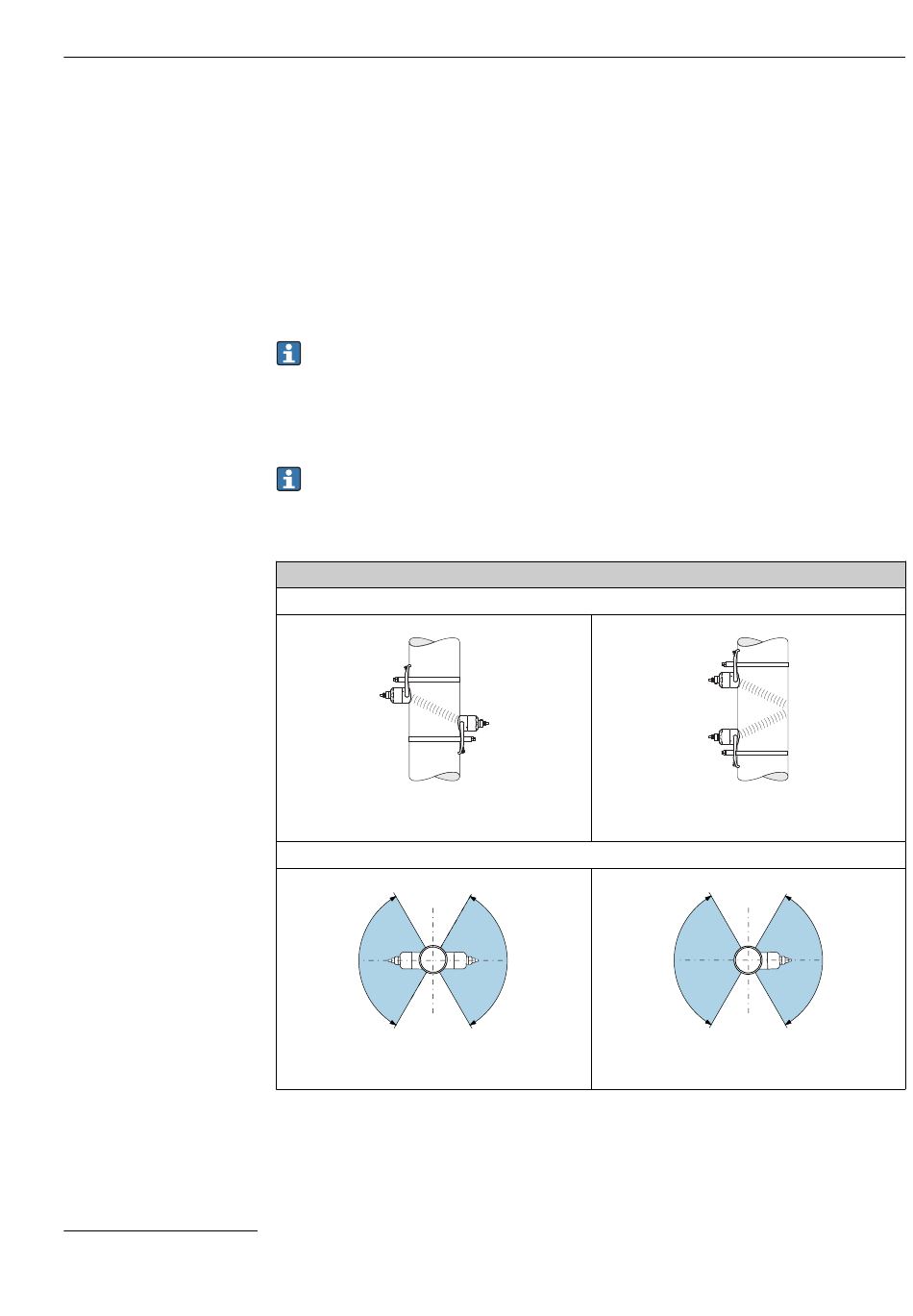

Die Sensoren können unterschiedlich angeordnet werden:
• Montage für eine Messung mit 1 Sensorset (1 Messpfad):
• Die Sensoren befinden sich auf gegenüberliegenden Seiten der Messrohrleitung (180°
versetzt): Messung mit 1 oder 3 Traversen
• Die Sensoren befinden sich auf der gleichen Seite der Messrohrleitung: Messung mit 2
oder 4 Traversen
• Montage für eine Messung mit 2 Sensorsets
• Jeweils 1 Sensor des jeweiligen Sensorsets befindet sich auf der gegenüberliegenden
Seite der Messrohrleitung (180° versetzt): Messung mit 1 oder 3 Traversen
• Die Sensoren befinden sich auf der gleichen Seite der Messrohrleitung: Messung mit 2
oder 4 Traversen
Die Sensorsets sind um 90° versetzt an der Messrohrleitung angeordnet.
Verwendung 5 MHz Sensoren
Hier werden die Schienen der beiden Sensorsets für alle Messungen mit 1, 2, 3 oder 4
Traversen immer in 180° zueinander angeordnet. Eine Zuordnung der Sensorfunktio-
nen in den beiden Schienen erfolgt über die Elektronik des Messumformers in Abhän-
gigkeit der gewählten Traversenanzahl. Ein Tauschen der Kabel im Messumformer
zwischen den Kanälen ist nicht erforderlich.
Verwendung von Hochtemperatursensoren
Die Messpfade einer Hochtemperatur-Messung werden vorzugsweise mit 1 Traverse
auf das Rohr montiert. Beim Einsatz von 2 Messpfaden werden die einzelnen Pfade
um 180° gegeneinander versetzt angeordnet (X-Anordnung).
 9 1 Traverse
120°
 11 1 Traverse
2)
(2 Messpfade):
Einpfad-Messung (1 Sensorset)
Vertikale Montage
A0042013
 10
Horizontale Montage
120° 120°
A0044304
 12
Montage
A0042014
2 Traversen
120°
A0044305
2 Traversen
