Material
Für den Einbau wird folgendes Material benötigt:
• Zwei Spannbänder inkl. Gewindebolzen und gegebenenfalls Zentrierplatten (bereits vor-
montiert →  33, →  34)
• Eine Montageschiene zur Positionierung der Spannbänder:
• Kurze Schiene bis DN 200 (8")
• Lange Schiene bis DN 600 (24")
• Keine Schiene > DN 600 (24"), da Abstandsmessung durch Sensorabstand zwischen
den Gewindebolzen
• Zwei Halterungen der Montageschiene
• Zwei Sensorhalterungen
• Koppelmedium (Koppelpad oder Koppelgel) für eine akustische Verbindung zwischen
Messaufnehmer und Messrohr
• Zwei Messaufnehmer inkl. Sensorkabel
• Gabelschlüssel (13 mm)
• Schraubendreher
Vorgehensweise:
1. Spannbänder mit Hilfe der Montageschiene positionieren [Nur DN50...600 (2...24"),
bei größeren Nennweiten den Abstand der Mitte der Bandbolzen direkt messen]:
Montageschiene mit der Bohrung des Buchstabens (aus Parameter Ergebnis Senso-
rabstand / Messhilfe) über den Gewindebolzen des festmontierten Spannbands 1
schieben. Verschiebbares Spannband 2 positionieren und Montageschiene mit der
Bohrung des Zahlenwerts über den Gewindebolzen schieben.


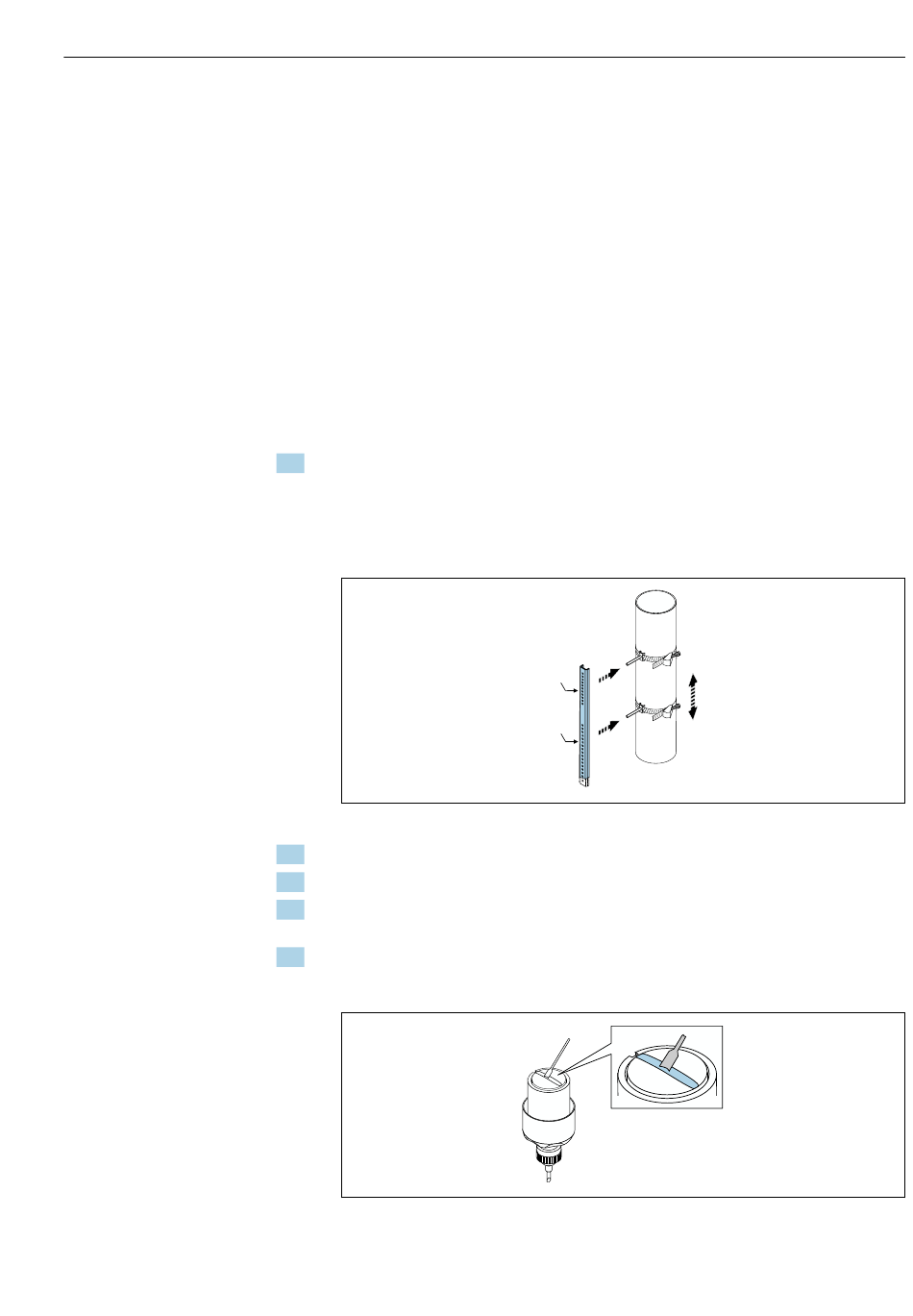

 38 Abstand entsprechend der Montageschiene bestimmen (z. B. G22).
2. Spannband 2 unverrückbar festziehen.
3. Montageschiene wieder von den Gewindebolzen entfernen.
4. Sensorhalterungen über den jeweiligen Gewindebolzen schieben und mit der Halte-
mutter festschrauben.
5. Koppelpad unter dem Messaufnehmer kleben →  215. Alternativ die Kontaktflä-
chen des Messaufnehmers gleichmäßig mit Koppelgel (ca. 1 mm (0,04 in)) bestrei-
chen. Dabei von der Nut durch die Mitte bis zum gegenüberliegenden Rand gehen.

 39 Kontaktflächen des Messaufnehmers gleichmäßig mit Koppelgel bestreichen (wenn kein Kop-
pelpad).
G
22
Montage
A0043384
A0043382
