Endress+Hauser Proline Prosonic Flow P 500 Betriebsanleitung Seite 45

Proline Prosonic Flow P 500 Modbus RS485
Endress+Hauser
ES
C
–
+
2.

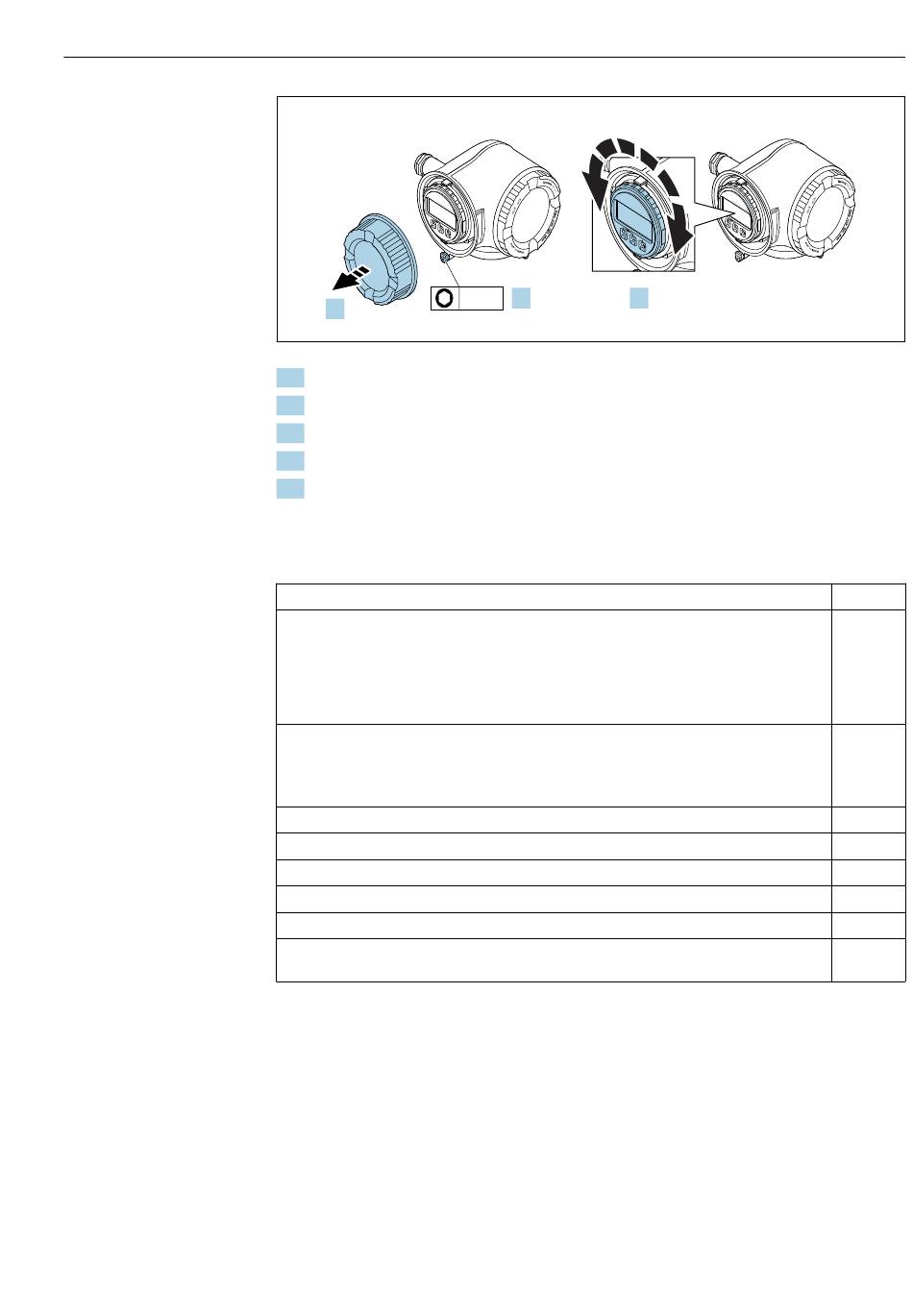

1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung.
4. Anschlussraumdeckel anschrauben.
5. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
6.3 Montagekontrolle
Ist das Messgerät unbeschädigt (Sichtprüfung)?
Entspricht das Messgerät den Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur →  204
• Einlaufbedingungen
• Umgebungstemperatur
• Messbereich
Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  19?
• Gemäß Messaufnehmertyp
• Gemäß Messstofftemperatur
• Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen)
Sind die Sensoren korrekt mit dem Messumformer verbunden (stromaufwärts/stromabwärts) ?
Sind die Sensoren korrekt montiert (Abstand, 1 Traverse, 2 Traversen) →  22?
Ist die Messstellenbezeichnung und -beschriftung korrekt (Sichtprüfung)?
Ist das Gerät ausreichend vor Niederschlag und direkter Sonneneinstrahlung geschützt?
Sind Befestigungsschraube und Sicherungskralle fest angezogen?
Ist der Potenzialausgleich am Sensorhalter aufgelegt (bei unterschiedlichen Potenzialen zwischen
Sensorhalter und Messumformer) ?
E
1.
3 mm
ES
C
–
+
E S
C
E
–
+
E
3.
Montage
A0030035









45
