7.3 Messgerät anschließen: Proline 500
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
7.3.1 Verbindungskabel anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potenzialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
VORSICHT
L
Messungenauigkeit durch Kürzen des Verbindungskabels
‣
Das Verbindungskabel ist zur Installation vorbereitet und muss in der ausgelieferten
Länge verwendet werden. Ein Kürzen des Verbindungskabels kann die Messgenauig-
keit des Messaufnehmers beeinträchtigen.
Klemmenbelegung Verbindungskabel
1.
2.

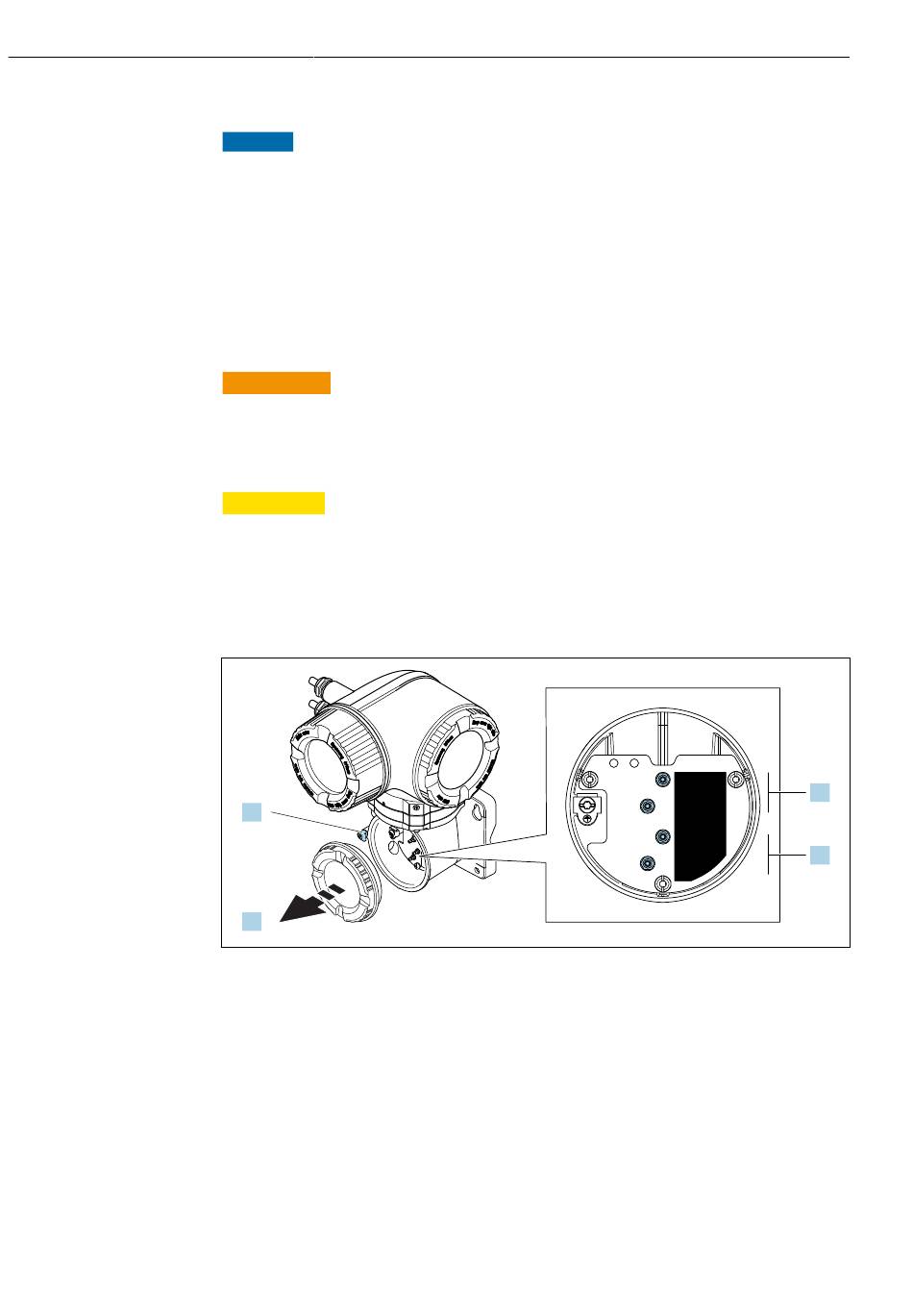

1 Sicherungskralle
2 Anschlussraumdeckel: Anschluss Sensorkabel
3 Kanal 1 stromaufwärts (upstream) / stromabwärts (downstream)
4 Kanal 2 stromaufwärts (upstream) / stromabwärts (downstream)
Proline Prosonic Flow P 500 Modbus RS485
UP
CH1
DOWN
UP
CH2
DOWN
3.
4.
