Sensorhalterung mit Spannbändern (mittlere Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN ≤ 600 (24")
Vorgehensweise:
1. Gewindebolzen über Spannband 1 schieben.
2. Spannband 1 verdrehungsfrei und möglichst senkrecht zur Messrohrachse legen.
3. Spannbandende 1 durch Spannbandverschluss führen.
4. Spannband 1 von Hand möglichst fest spannen.
5. Spannband 1 in gewünschte Position ausrichten.
6. Zugschraube einklappen und Spannband 1 unverrückbar festziehen.
7. Spannband 2: Vorgehen wie bei Spannband 1 (Schritte 1...6).
8. Spannband 2 für die Endmontage leicht festziehen. Spannband 2 muss für die end-
gültige Ausrichtung verschiebbar sein.
9. Gegebenenfalls Spannbänder kürzen und Schnittstellen entgraten.
WARNUNG
L
Verletzung durch scharfe Kanten!
‣
Schnittstellen nach dem Kürzen der Spannbänder entgraten.
‣
Geeignete Schutzhandschuhe und Schutzbrille tragen.
1 2

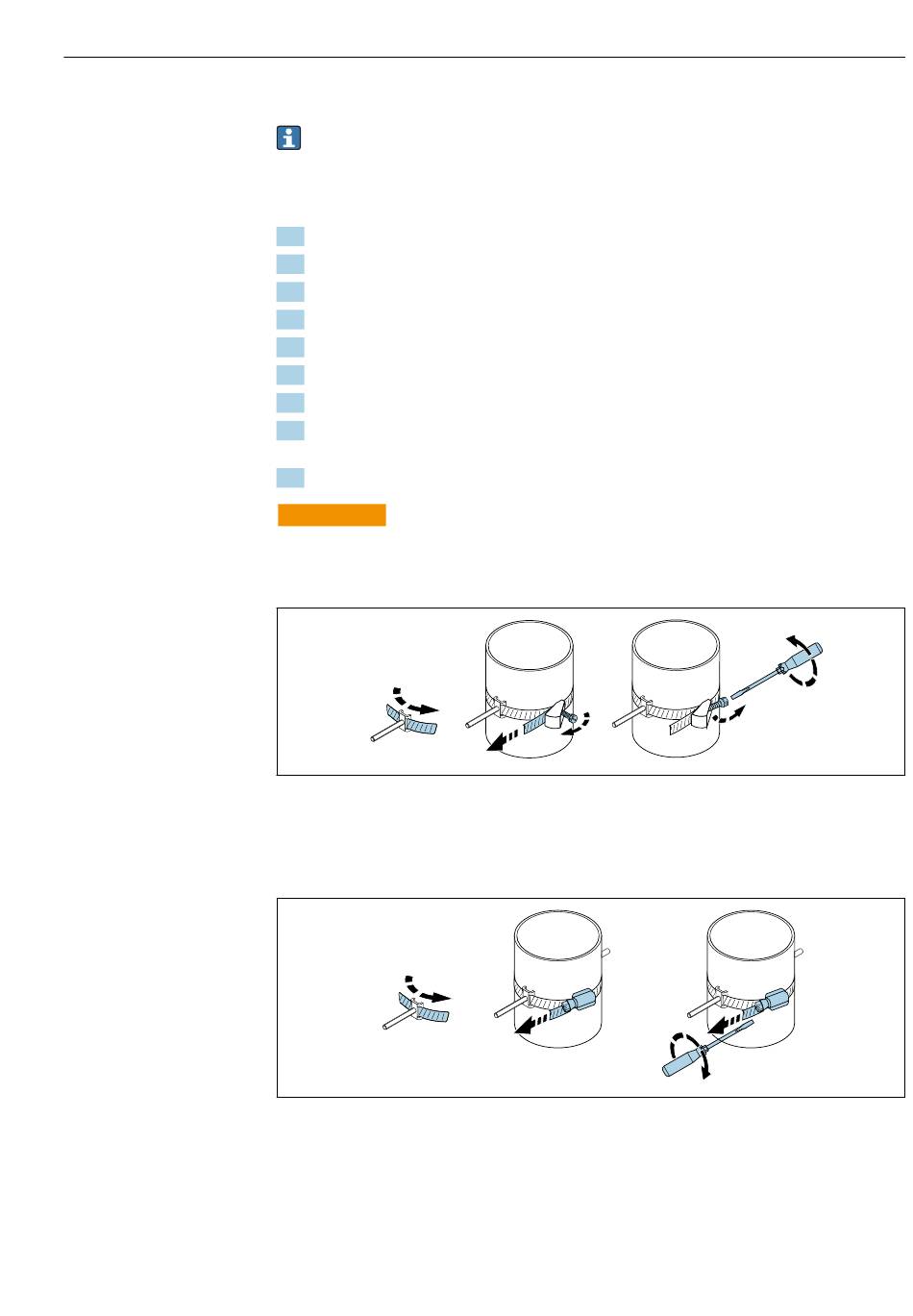

 25 Halterung mit Spannbändern (mittlere Nennweiten) mit klappbarer Schraube
1 Gewindebolzen
2 Spannband
3 Zugschraube
1
 26 Halterung mit Spannbändern (mittlere Nennweiten) ohne klappbare Schraube
1 Gewindebolzen
2 Spannband
3 Zugschraube
3
2 3
Montage
