Proline Prosonic Flow P 500 Modbus RS485
Endress+Hauser
20 (0.79)

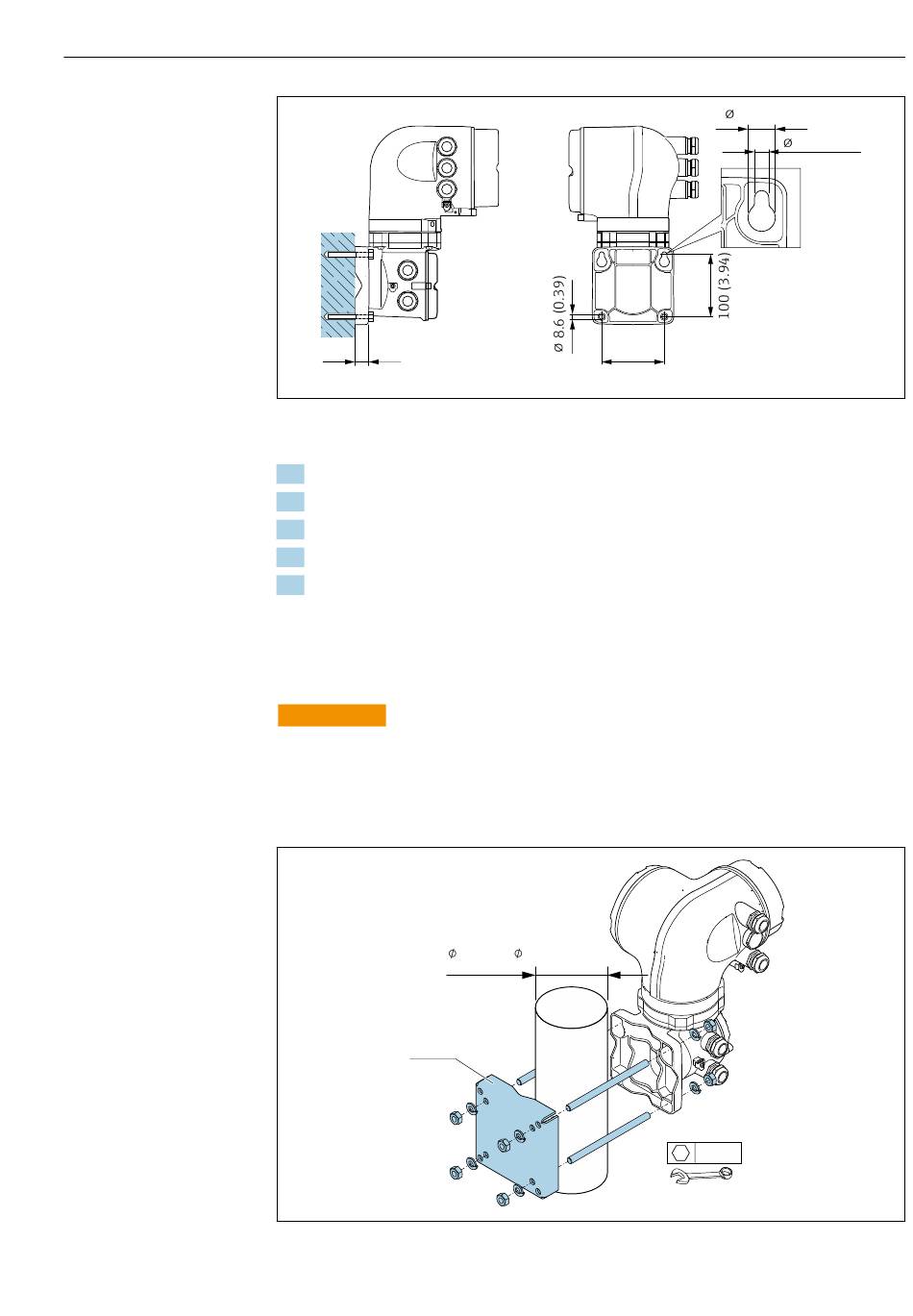

 41 Maßeinheit mm (in)
1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.
Rohrmontage
Benötigtes Werkzeug
Gabelschlüssel SW 13
WARNUNG
L
Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer
aus Guss haben ein hohes Eigengewicht.
Instabile Halterung bei Montage an einem nicht feststehenden Pfosten.
‣
Den Messumformer nur an einen feststehenden Pfosten mit einem stabilen Unter-
grund montieren.
1
 42 Maßeinheit mm (in)
100 (3.94)
20 70 ... ( 0.79 to 2.75)
18 (0.71)
10 (0.39)
4 x
SW 13
Montage
A0029068
A0029057
