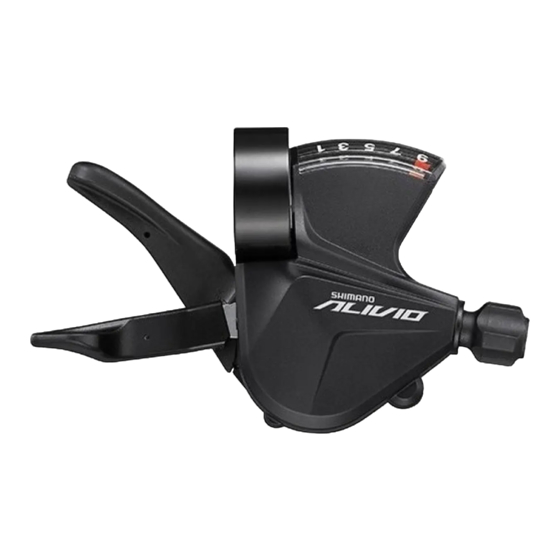

Shimano ALIVIO SL-M3100 Händlerbetriebsanleitung
Verwandte Anleitungen für Shimano ALIVIO SL-M3100
Inhaltszusammenfassung für Shimano ALIVIO SL-M3100
- Seite 1 DM-MDSL002-00 (German) Händlerbetriebsanleitung RENNRAD Trekking City-Touring-Bike/ CITY SPORT E-BIKE Comfort-Bike SCHALTHEBEL ALIVIO SL-M3100...
-
Seite 2: Inhaltsverzeichnis
INHALT INHALT ..................2 WICHTIGER HINWEIS ..............3 SICHERHEITSHINWEISE .............4 LISTE ZU VERWENDENDER WERKZEUGE ........7 MONTAGE/DEMONTAGE ............8 Montage des Schalthebels ..............8 WARTUNG .................9 Ersetzen des Innenzugs .................9 • Schalthebel ..........................9 • Schalthebel (MONO Hebel) ....................10 Austausch der Anzeigeneinheit ............12 Austauschen der Abdeckung ..............13... -
Seite 3: Wichtiger Hinweis
• Alle Serviceanleitungen und technischen Dokumente stehen online unter https://si.shimano.comzur Verfügung. • Endkunden ohne einfachen Internetzugang nehmen bitte mit einer SHIMANO- Vertretung oder einem der SHIMANO-Büros Kontakt auf, um eine Kopie der Gebrauchsanweisung zu erhalten. • Bitte beachten Sie die geltenden Vorschriften und Bestimmungen des Landes, des Staates oder der Region, wo Sie als Händler tätig sind. -
Seite 4: Sicherheitshinweise
• Befolgen Sie bei der Montage des Produkts unbedingt die Anweisungen in den Serviceanleitungen. Verwenden Sie ausschließlich original SHIMANO-Teile. Eine unangemessene Montage oder Einstellung von Produkten und Ersatzteilen kann zu Fehlfunktionen des Produkts und damit zu Stürzen und schweren Verletzungen führen. - Seite 5 SICHERHEITSHINWEISE • Liste der verwendeten Züge Vorgesehener Innenzug Empfohlene Außenhülle Außenhülle SP41 Ø 1,2 mm Ø 4 mm SP41 * Sehen Sie in der Liste der empfohlenen äußeren Kappen nach. * Achten Sie auch darauf, dass am Innenzug kein Schmutz anhaftet. Falls das Fett des Innenzugs abgewischt wurde, wird empfohlen, Fett SIS SP41 (Y04180000) aufzutragen.
- Seite 6 SICHERHEITSHINWEISE Das tatsächliche Produkt kann sich von der Abbildung unterscheiden, da mit dieser Serviceanleitung im Wesentlichen die Funktionsweise des Produkts erläutert werden soll.
-
Seite 7: Liste Zu Verwendender Werkzeuge
LISTE ZU VERWENDENDER WERKZEUGE LISTE ZU VERWENDENDER WERKZEUGE Folgende Werkzeuge sind zur Montage/Demontage, Einstellung und Wartung des Produkts erforderlich. Werkzeug 5-mm-Innensechskantschlüssel Kreuzschraubendreher [Nr. 1] Kreuzschraubendreher [Nr. 2]... -
Seite 8: Montage/Demontage
MONTAGE/DEMONTAGE Montage des Schalthebels MONTAGE/DEMONTAGE Montage des Schalthebels Für die Montage von Teilen am Carbonrahmen/Lenker informieren Sie sich beim Hersteller des Carbonrahmens bzw. Lenkers über das empfohlene Anzugsdrehmoment. So wird die Beschädigung des Rahmens/Lenkers verhindert, die durch ein zu hohes Drehmoment oder eine nicht korrekte Sicherung der Komponenten entstehen könnte. -
Seite 9: Wartung
WARTUNG Ersetzen des Innenzugs WARTUNG Ersetzen des Innenzugs Lockern Sie die Zugbefestigungsschrauben (-muttern) des Umwerfers und des Schaltwerks, bevor Sie die Austauscharbeiten vornehmen. Schalthebel Stellen Sie den Schalthebel in seine Ausgangsposition. Betätigen Sie 8 Mal oder öfter den Lösehebel für einen Hebel auf der rechten Seite und 2 Mal oder öfter für einen Hebel auf der linken Seite. -
Seite 10: Schalthebel (Mono Hebel)
WARTUNG Ersetzen des Innenzugs Ersetzen Sie den Innenzug und montieren Sie eine Kappe für das Zugende. Drehen Sie die Kappe für das Zugende bis zu der auf der Abbildung dargestellten Position. Wenn Sie beim Drehen zu viel Kraft verwenden, können Sie das Gewinde der Kappe beschädigen. - Seite 11 WARTUNG Ersetzen des Innenzugs Entfernen Sie die Kappe für das Zugende. Kappe für Zugende Ersetzen Sie den Innenzug und montieren Sie eine Kappe für das Zugende. Drehen Sie die Kappe für das Zugende bis zu der auf der Abbildung dargestellten Position.
-
Seite 12: Austausch Der Anzeigeneinheit
WARTUNG Austausch der Anzeigeneinheit Austausch der Anzeigeneinheit Das Zerlegen und die Montage sollten nur bei Auswechslung der Einheit erfolgen. * Die MONO-Hebeleinheit kann nicht ersetzt werden. Entfernen Sie die Anzeigenschraube und entfernen Sie dann die Anzeigeneinheit. Anzeigeneinheit Halterungsbuchse Halterung Anzeigenschraube 0,3 - 0,6 Nm (Beim Anziehen) Stellen Sie den Schalthebel in seine Ausgangsposition. -
Seite 13: Austauschen Der Abdeckung
WARTUNG Austauschen der Abdeckung Austauschen der Abdeckung Die MONO-Hebelabdeckung kann nicht ersetzt werden. Befestigungsschraube für Haupthebel-Abdeckung 0,1 - 0,3 Nm (Beim Anziehen) - Seite 14 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
