6 Anschluss
1. Das Anschlusskabel an die analoge Signalquelle anschließen (siehe Anleitung des Herstellers).
Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben notieren.
2. Das Anschlusskabel an den 8‑poligen Stecker anschließen:
• Die Leitereinführung 8 mit einem Schraubendreher entriegeln und die Ader der Aderleitung
in die Leitereinführung stecken.
• Die Leitereinführungen 6 und 7 mit einem Schraubendreher entriegeln und die Adern des
Anschlusskabels in die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
3. Den 8‑poligen Stecker am Anschluss X8 in die Pin‑Reihe A stecken.
4. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das
Anschlusskabel zugeordnet ist. Dazu den Kabelbinder mit Beschriftungsfeld verwenden.
5. Auf dem Beiblatt zum Notieren angeschlossener Geräte notieren, welchem Anschluss die
analoge Signalquelle zugeordnet ist.
6.11.3.2 Signalquelle an analogen Eingang für Blindleistungsvorgabe
anschließen
Die analogen Signale für die Blindleistungsvorgabe werden an den Anschlussblock Analoger
Stromeingang 3 (AI3) am Anschluss X8 des Cluster Controller gesendet. Als analoge Signalquelle
kann z. B. ein Fernwirkgerät verwendet werden.
Zusätzlich benötigtes Zubehör (nicht im Lieferumfang enthalten):
☐ 1 analoge Signalquelle
☐ Anschlusskabel (Kabelanforderungen siehe Kapitel 6.3)
Voraussetzungen:
☐ Die analoge Signalquelle muss ein Stromsignal im Bereich von 0 mA bis 20 mA ausgeben
können.
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5).

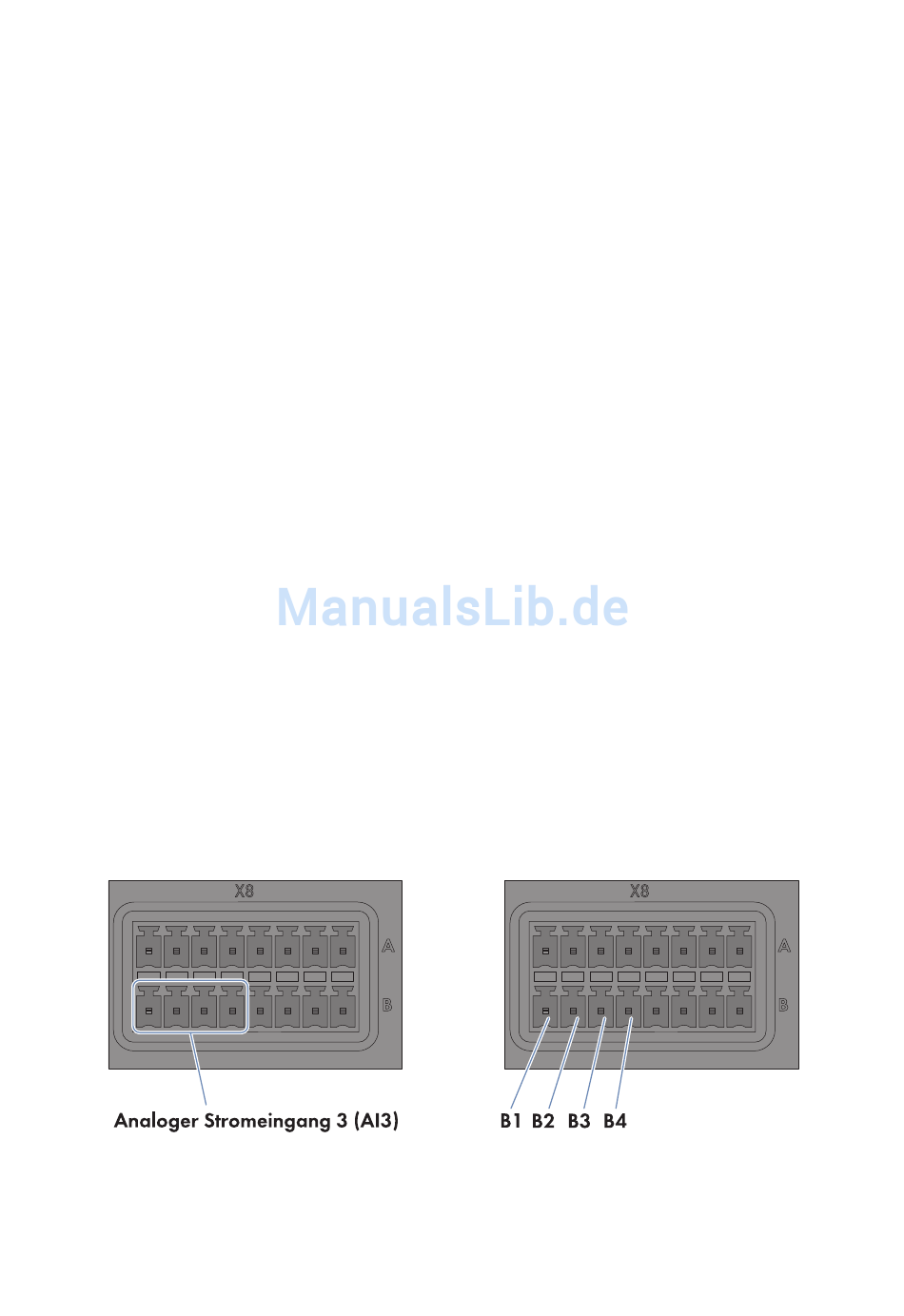

Abbildung 20: Pin-Belegung am Anschlussblock Analoger Stromeingang 3 (AI3)
