SMA Solar Technology AG
Position Bezeichnung
A Digitale Eingänge für den Anschluss einer
Signalquelle (Eingänge DI0 bis DI5 können
belegt werden, alle anderen Eingänge sind
ohne Funktion)
B Werkseinstellung beibehalten: X1 = 1,
X10 = 0
C Anschluss des Inverter Managers
D Anschluss der Stromversorgung
E Werkseinstellung beibehalten: 1 = Dual,
2 = Initial
4.3.2 Inverter Manager anschließen
Nicht im laufenden Betrieb verbinden
Schließen Sie die I/O Box nicht im laufenden Betrieb
an den Inverter Manager an. Es könnten Fehler
auftreten, die nicht sofort erkannt werden.
• Den Inverter Manager spannungsfrei schalten.
• Die I/O Box mit dem Inverter Manager
verbinden.
• Den Inverter Manager wieder an die
Spannungsversorgung anschließen.
Installationsanleitung
Pin-Belegung der RS485-Anschlussklemme
(siehe Kapitel 3.3.5, Seite 49):
(5) GND
(4) Data A (−)/D1−
(3) Data B (+)D1+
Pin
D2-
D2+
GND
D1-
D1+

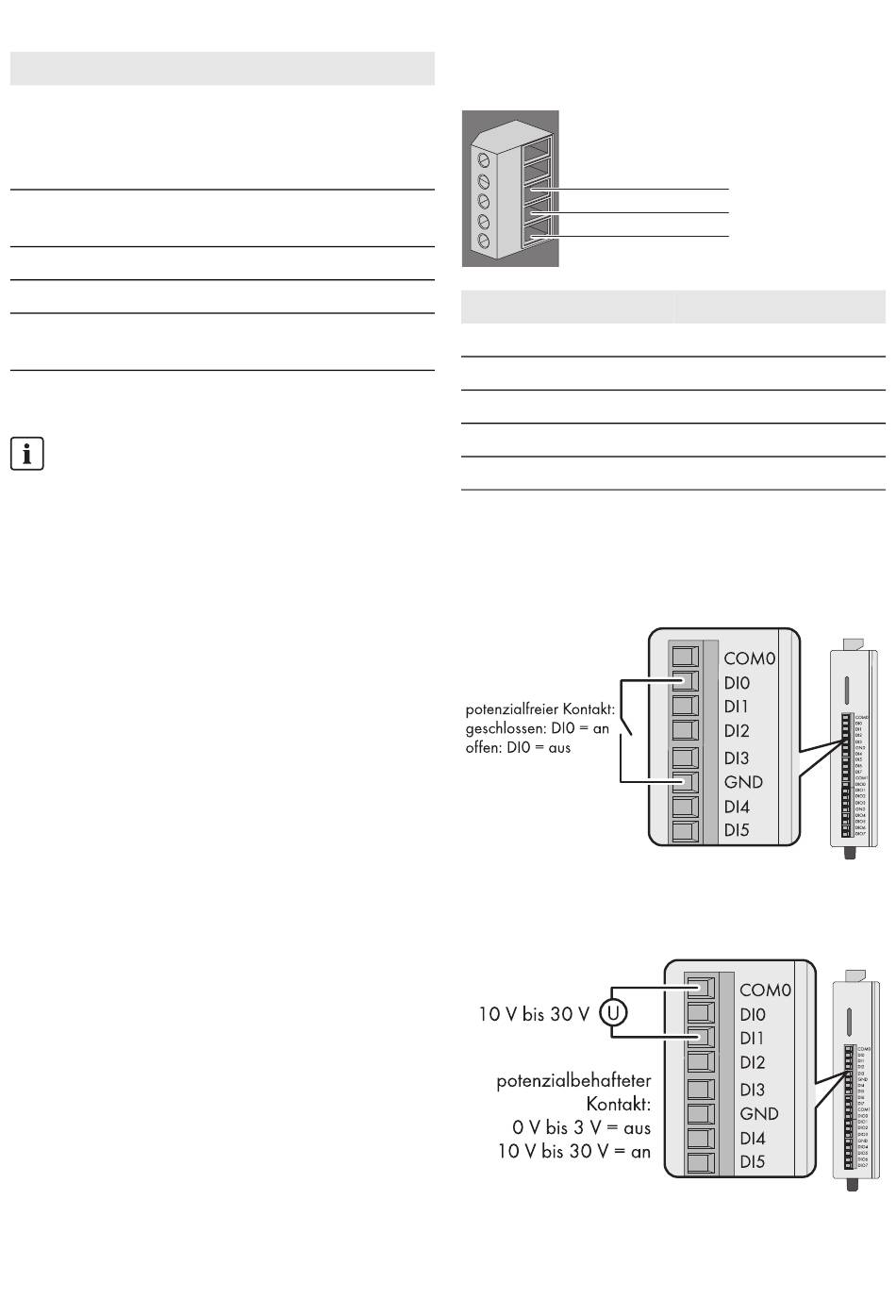

4.3.3 Signalquelle anschließen
Anschluss einer Signalquelle mit
potenzialfreiem Relais-Kontakt
Anschluss einer Signalquelle (10 V bis 30 V) mit
digitalen Ausgangssignalen
4 I/O Box
Belegung
---
---
GND
DataA(-)
DataB(+)
IMVIOBOX-IA-xx-19 53
