6.5 Anschlusskabel für Anschluss an mehrpolige Stecker
vorbereiten
Die Anschlusskabel bereiten Sie immer nach folgendem Vorgehen für den Anschluss an die
mehrpoligen Stecker vor.
1. An dem Ende des Anschlusskabels, das an den mehrpoligen Stecker angeschlossen werden
soll, 4 cm Kabelmantel entfernen.
2. Bei den Anschlusskabeln für die analogen Eingänge, die analogen Ausgänge und die
Temperatureingänge zusätzlich folgende Schritte durchführen:

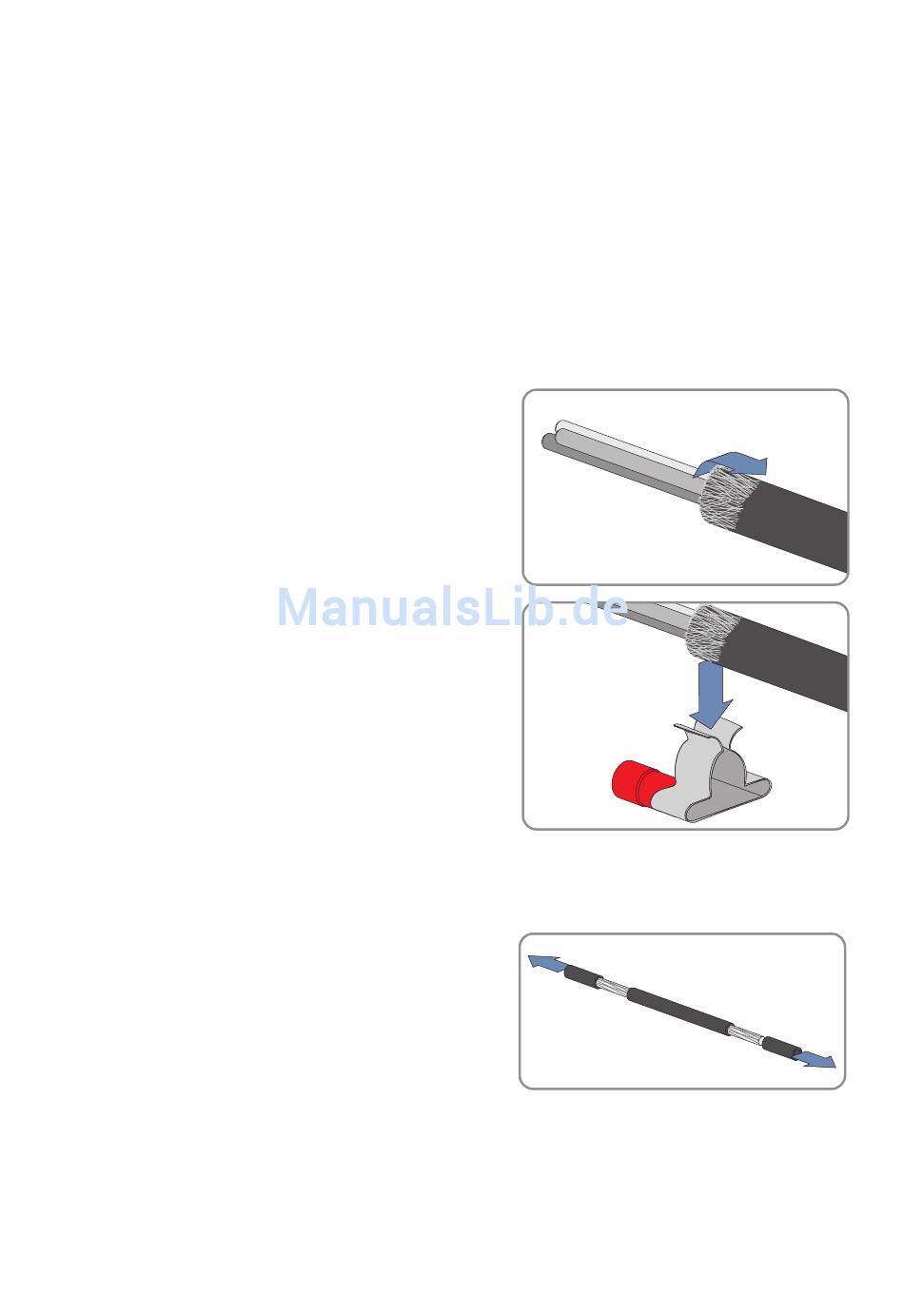

• Den Kabelschirm des Anschlusskabels auf 15 mm kürzen.
• Den überschüssigen Kabelschirm auf den
Kabelmantel umschlagen.
• Die Schirmklammer auf den Kabelschirm
drücken. Dabei muss der Kabelschirm möglichst
vollständig unter der Schirmklammer
eingeklemmt sein.
• Abhängig von der Anzahl der Anschlusskabel die für die Schirmung benötigte Aderleitung
in 4 cm lange Stücke teilen.
• An beiden Enden der Aderleitung je 6 mm
Leitungsmantel entfernen und die Ader 6 mm
abisolieren.
