6 Anschluss
6.10.2 Temperatursensor anschließen
Sie können 1 Außentemperatursensor und 1 Modultemperatursensor an den Cluster Controller
anschließen. Die Messwerte der Temperatursensoren werden auf dem Display und der
Benutzeroberfläche des Cluster Controller angezeigt und an das Sunny Portal übertragen. Im
Sunny Portal fließen die Messwerte des Modultemperatursensors in die Berechnung der
Performance Ratio ein.
Außentemperatursensor anschließen
Zusätzlich benötigtes Zubehör (nicht im Lieferumfang enthalten):
☐ 1 Außentemperatursensor
☐ 1 Anschlusskabel (Kabelanforderungen siehe Kapitel 6.3)
Voraussetzungen:
☐ Der Sensor muss einen PT100‑Messwiderstand oder einen PT1000‑Messwiderstand haben.
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5).

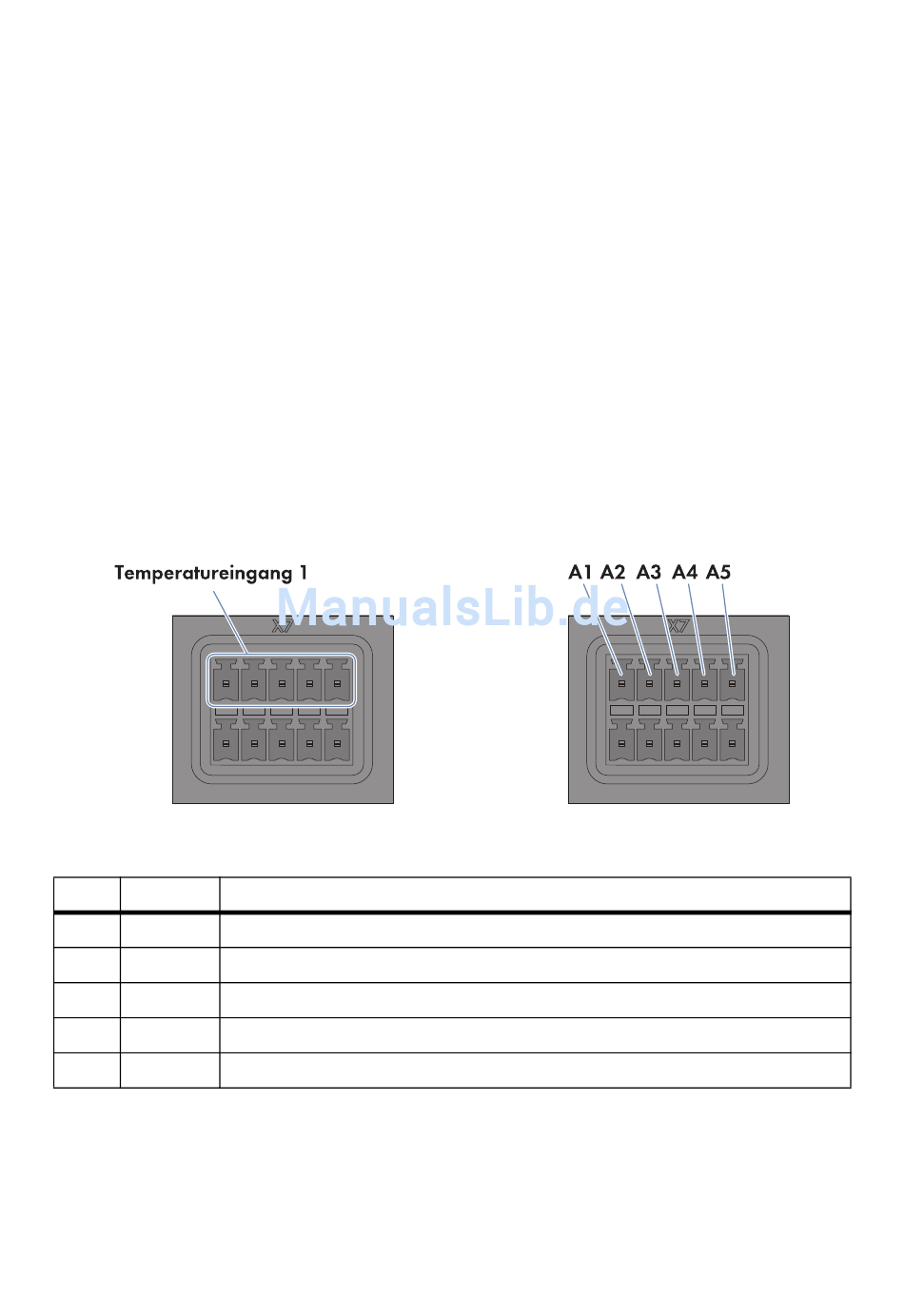

Abbildung 13: Pin-Belegung am Anschlussblock Temperatureingang 1
Pin Signal
A1 GND
A2 I+
A3 V+
A4 V −
A5 I −
1. Das Anschlusskabel an den Außentemperatursensor anschließen (siehe Anleitung des
Herstellers). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben
notieren.
40 ClusterController-IA-de-10
Erklärung
Schirmmasse
Stromeingang
Spannungseingang
Spannungsrückführung
Stromrückführung
