6 Anschluss
6.11.2 Digitale Signalvorgabe
6.11.2.1 Signalquelle an digitalen Eingang für Wirkleistungsbegrenzung
anschließen
Die digitalen Signale für die Wirkleistungsbegrenzung können an bis zu 4 Anschlussblöcke am
Anschluss X4 des Cluster Controller gesendet werden. Als digitale Signalquelle kann z. B.
Rundsteuerempfänger oder ein Fernwirkgerät verwendet werden.
Zusätzlich benötigtes Zubehör (nicht im Lieferumfang enthalten):
☐ Bis zu 4 digitale Signalquellen
☐ Anschlusskabel (Kabelanforderungen siehe Kapitel 6.3)
Voraussetzung:
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5).

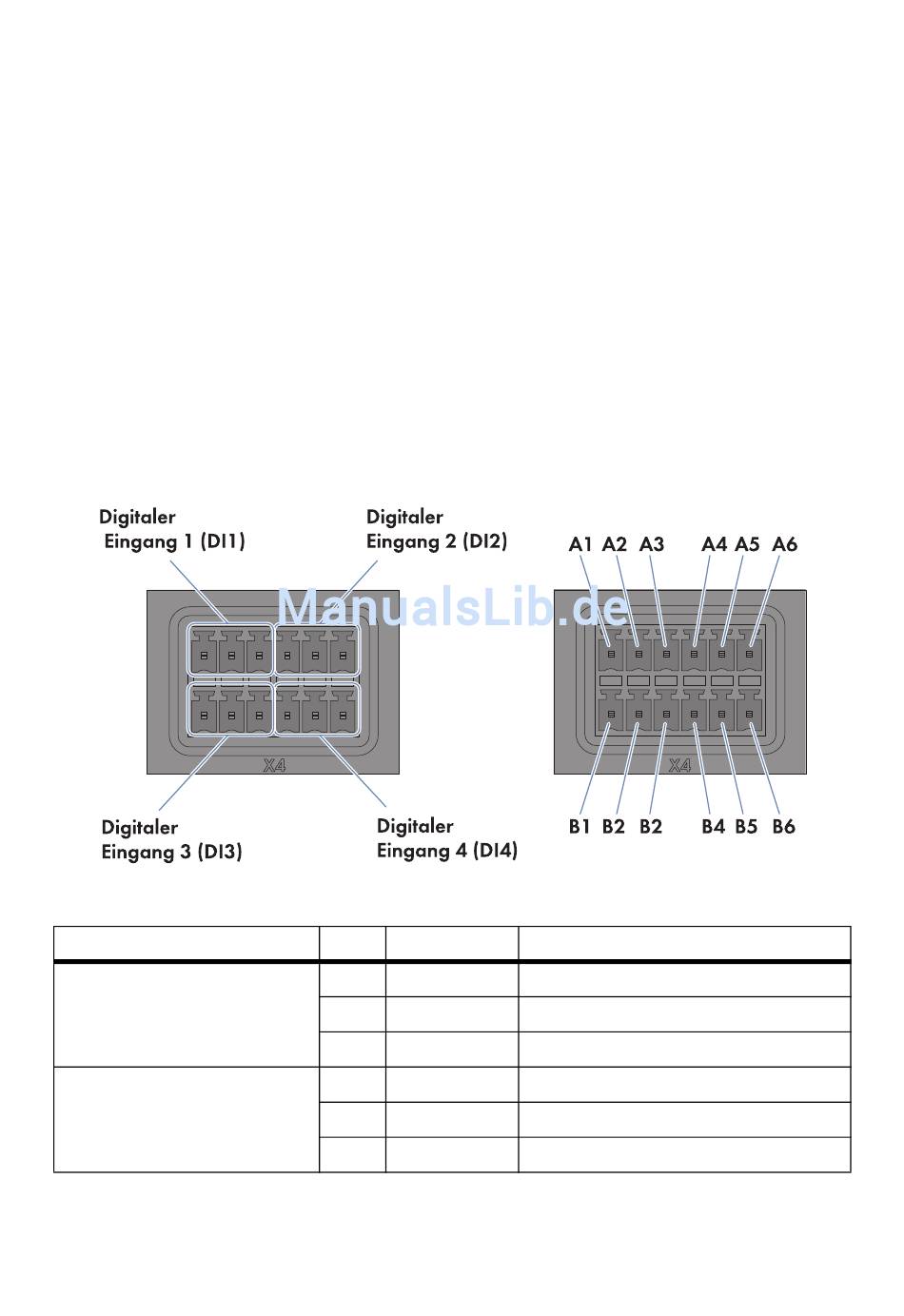

Abbildung 17: Anschlussblöcke und Pin‑Belegung am Anschluss X4
Anschlussblock
Digitaler Eingang 1 (DI1)
Signal 1 von 4 für die
Wirkleistungsbegrenzung
Digitaler Eingang 2 (DI2)
Signal 2 von 4 für die
Wirkleistungsbegrenzung
48
ClusterController-IA-de-10
Pin
Pin‑Belegung Erklärung
A1
24 V
A2
IN
A3
GND
A4
24 V
A5
IN
A6
GND
SMA Solar Technology AG
Spannungsversorgungsausgang
Eingang
Bezugspotential
Spannungsversorgungsausgang
Eingang
Bezugspotential
