6.12 Störmeldekontakte verwenden
Sie können bis zu 3 Gegenstellen (z. B. optische oder akustische Signalgeber) an die 3
potenzialfreien Relais‑Kontakte des Cluster Controller anschließen. Die Relais‑Kontakte sind als 2
Störmeldekontakte und 1 Rückmeldekontakt ausgeführt. Über den Störmeldekontakt
Digitaler Ausgang 1 (DO1) können Sie den Anlagenzustand Fehler signalisieren lassen. Über
den Störmeldekontakt Digitaler Ausgang 2 (DO2) können Sie den Anlagenzustand Fehler oder
Warnung signalisieren lassen.
Maximale Belastbarkeit der Relais‑Kontakte beachten
Die Relais‑Kontakte dürfen mit einer Schaltleistung von maximal 30 Watt und einer Spannung
von maximal 48 V DC belastet werden (siehe Kapitel 9 „Technische Daten", Seite 80).
Voraussetzung:
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5).

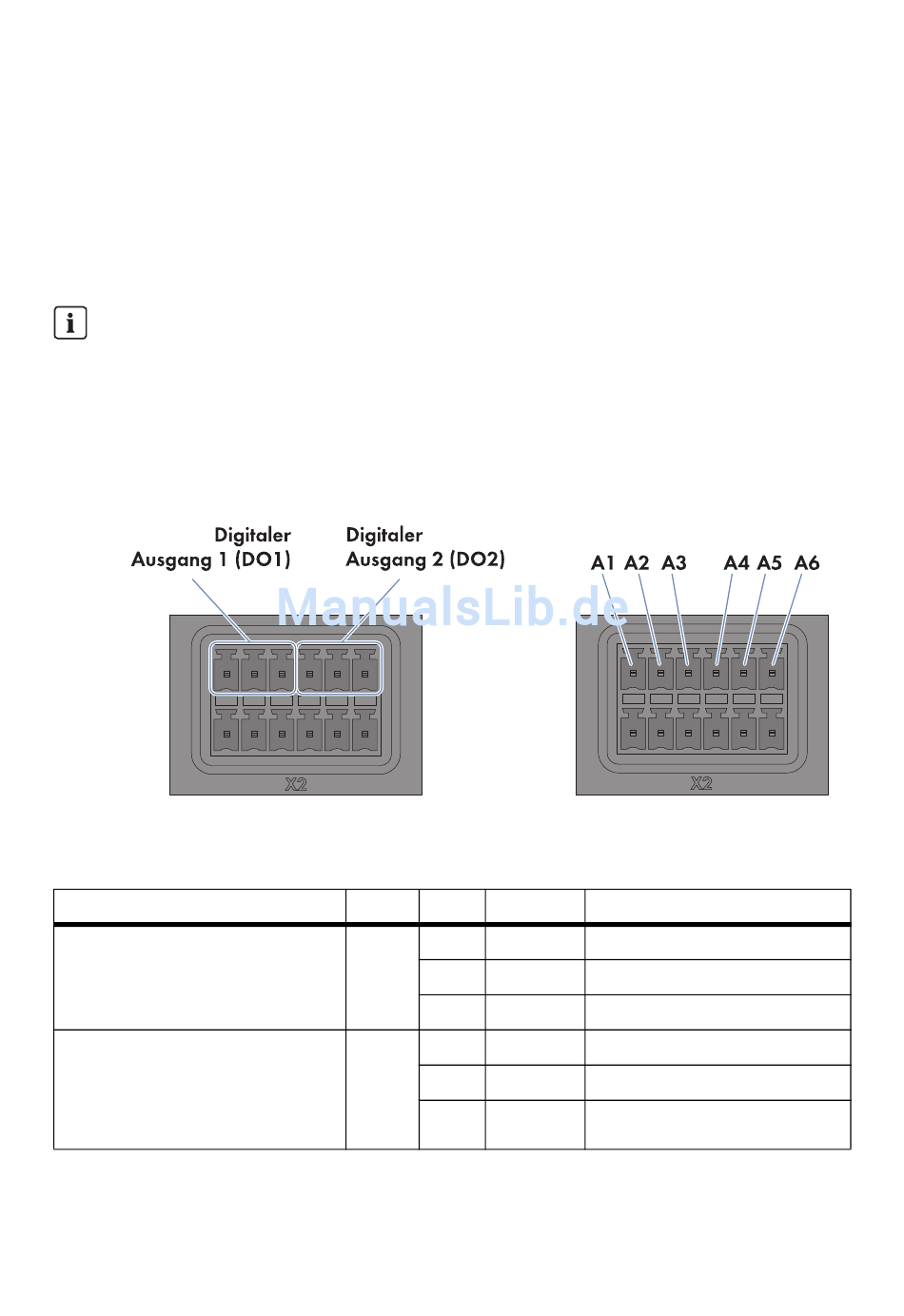

Abbildung 26: Pin‑Belegung an den Anschlussblöcken Digitaler Ausgang 1 (DO1) und
Digitaler Ausgang 2 (DO2)
Anschlussblock
Digitaler Ausgang 1 (DO1)
Störmeldekontakt für den
Anlagenzustand Fehler
Digitaler Ausgang 2 (DO2)
Störmeldekontakt für den
Anlagenzustand Fehler oder
Warnung
Installationsanleitung
Relais Pin Signal
A A1 NC
A2 CO
A3 NO
B A4 NC
A5 CO
A6 NO
Erklärung
Ruhekontakt
Wechselkontakt
Arbeitskontakt
Ruhekontakt
Wechselkontakt
Arbeitskontakt
