6  Anschluss
3. Die Erdungsleitung am Anschluss für die Erdung
befestigen (zur Position des Anschlusses siehe
Kapitel 6.1). Dabei folgende Reihenfolge beachten
und die Befestigungsschraube handfest festdrehen
(Drehmoment: 0,8 Nm):
– Befestigungsschraube
– Sperrkantring
– Unterlegscheibe
– Ringkabelschuh mit Erdungsleitung
– Unterlegscheibe
– Zahnscheibe
Hutschienennetzteil anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Hutschienennetzteil (siehe Kapitel 10 „Zubehör", Seite 84)
☐ 1 AC‑Anschlusskabel
☐ 1 Anschlusskabel für den Anschluss des Hutschienennetzteils an den Cluster Controller
(Kabelanforderungen siehe Kapitel 6.3)
Wenn Sie nicht das als Zubehör für den Cluster Controller erhältliche Hutschienennetzteil verwenden,
muss das Hutschienennetzteil die nachstehend genannten Anforderungen erfüllen.
Anforderungen an das Hutschienennetzteil:
☐ Maximaler Ausgangsstrom einschließlich Kurzschluss: 8 A
☐ Maximale Ausgangsscheinleistung: 100 VA
☐ Ausgangsspannung DC: 24 V
☐ Nennstrom: Mindestens 1,8 A
Voraussetzung:
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5)

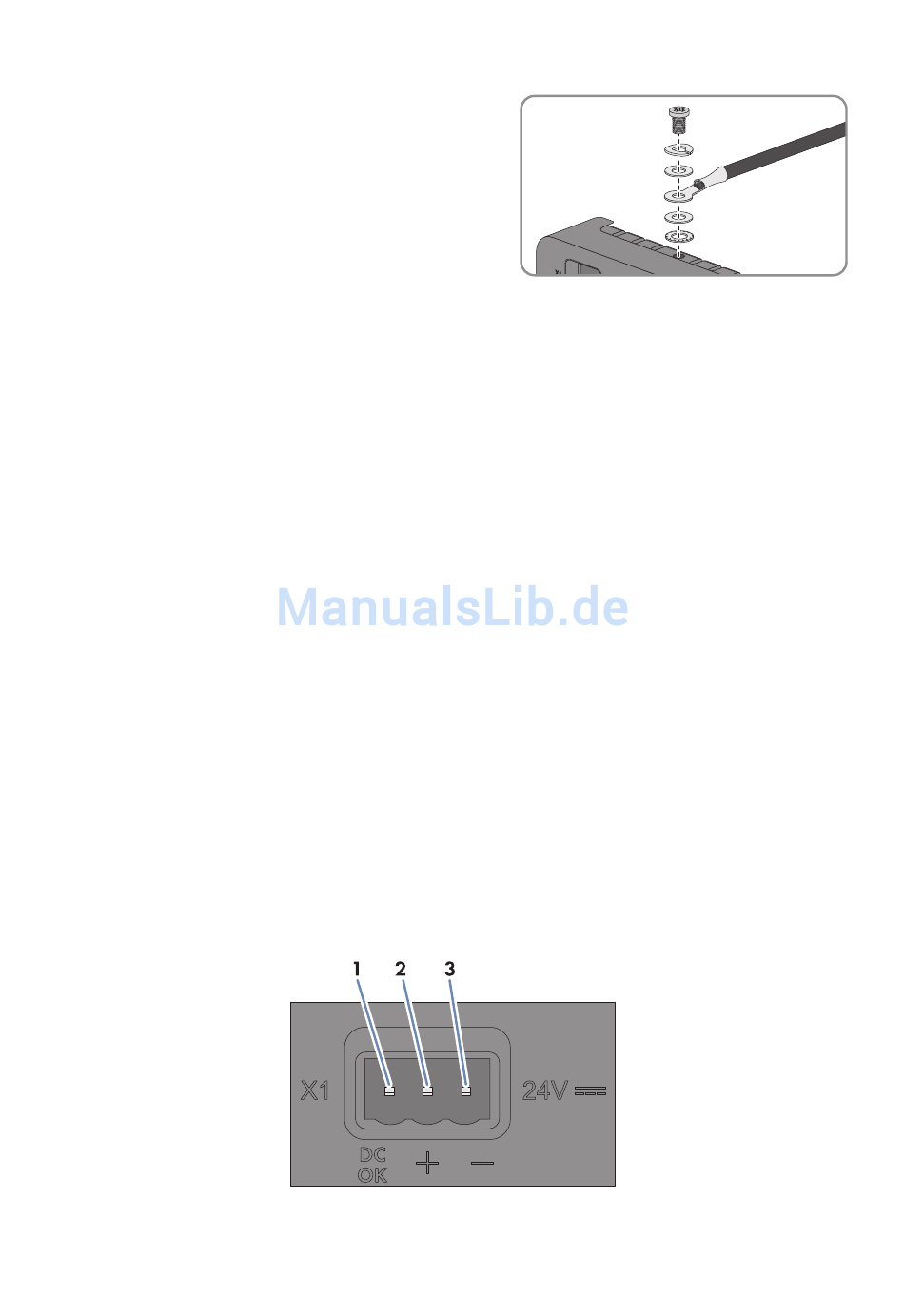

Abbildung 27: Pin-Belegung am Anschluss X1
62
ClusterController-IA-de-10
SMA Solar Technology AG
Installationsanleitung
