3. Den 6‑poligen Stecker an den Anschluss X5 anschließen. Dabei die Pin‑Kodierung beachten.
4. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das
Anschlusskabel zugeordnet ist. Dazu den Kabelbinder mit Beschriftungsfeld verwenden.
5. Auf dem Beiblatt zum Notieren angeschlossener Geräte notieren, welchem Anschluss die
digitale Signalquelle zugeordnet ist.

6.11.3 Analoge Signalvorgabe

6.11.3.1 Signalquelle an analogen Eingang für Wirkleistungsbegrenzung
anschließen
Die analogen Signale für die Wirkleistungsbegrenzung werden an den Anschlussblock Analoger
Stromeingang 2 (AI2) am Anschluss X8 des Cluster Controller gesendet. Als analoge Signalquelle
kann z. B. ein Fernwirkgerät verwendet werden.
Zusätzlich benötigtes Zubehör (nicht im Lieferumfang enthalten):
☐ 1 analoge Signalquelle
☐ Anschlusskabel (Kabelanforderungen siehe Kapitel 6.3)
Voraussetzungen:
☐ Die analoge Signalquelle muss ein Stromsignal im Bereich von 0 mA bis 20 mA ausgeben
können.
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5).

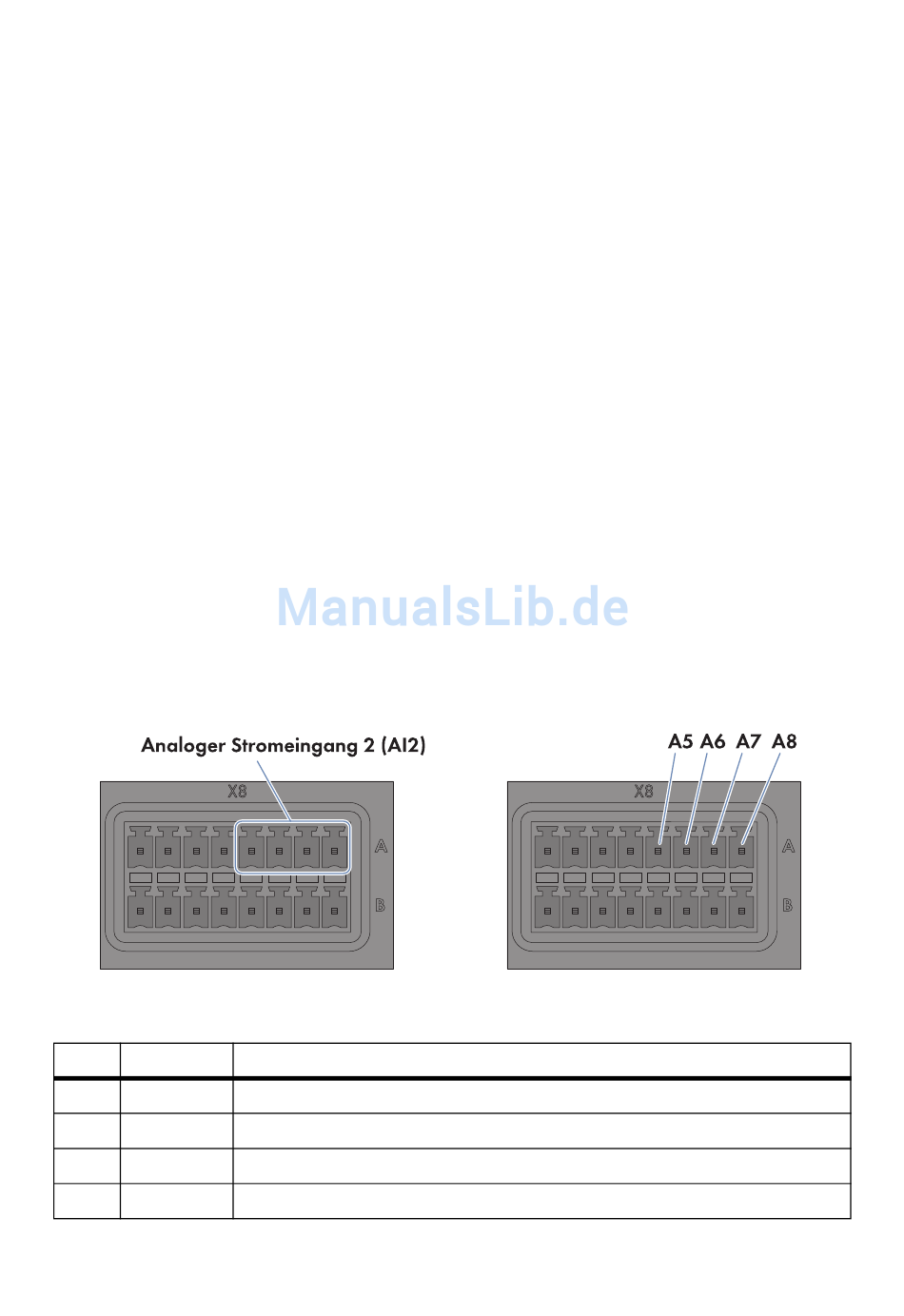

Abbildung 19: Pin-Belegung am Anschlussblock Analoger Stromeingang 2 (AI2)
Pin Signal
A5 Nicht belegt Reserviert für zukünftige Anwendungen
A6 I+
A7 I −
A8 GND
Installationsanleitung
Erklärung
Stromeingang
Stromrückführung
Schirmmasse
