6.11.5 Gegenstelle für Rückmeldung der Netzbetreibervorgaben
anschließen
Wenn der Cluster Controller die Netzbetreibervorgaben zu den Netzsystemdienstleistungen an die
Wechselrichter in der Anlage sendet, haben Sie die Möglichkeit, dem Netzbetreiber darüber
Rückmeldung zu geben. Dafür stellt der Cluster Controller als Rückmeldekontakte1 digitalen Ausgang
und 2 analoge Stromausgänge bereit, an die Sie entsprechende Gegenstellen anschließen können,
z. B. ein Fernwirkgerät.
Gegenstelle an digitalen Ausgang anschließen
Über den Anschlussblock Digitaler Ausgang 3 (DO3) können Sie rückmelden lassen, ob der
Cluster Controller eine Netzbetreibervorgabe zur Wirkleistungsbegrenzung an die Wechselrichter in
der Anlage gesendet hat.
Maximale Belastbarkeit der Relais‑Kontakte beachten
Die Relais‑Kontakte dürfen mit einer Schaltleistung von maximal 30 Watt und einer Spannung
von maximal 48 V DC belastet werden (siehe Kapitel 9 „Technische Daten", Seite 80).
Voraussetzung:
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5).

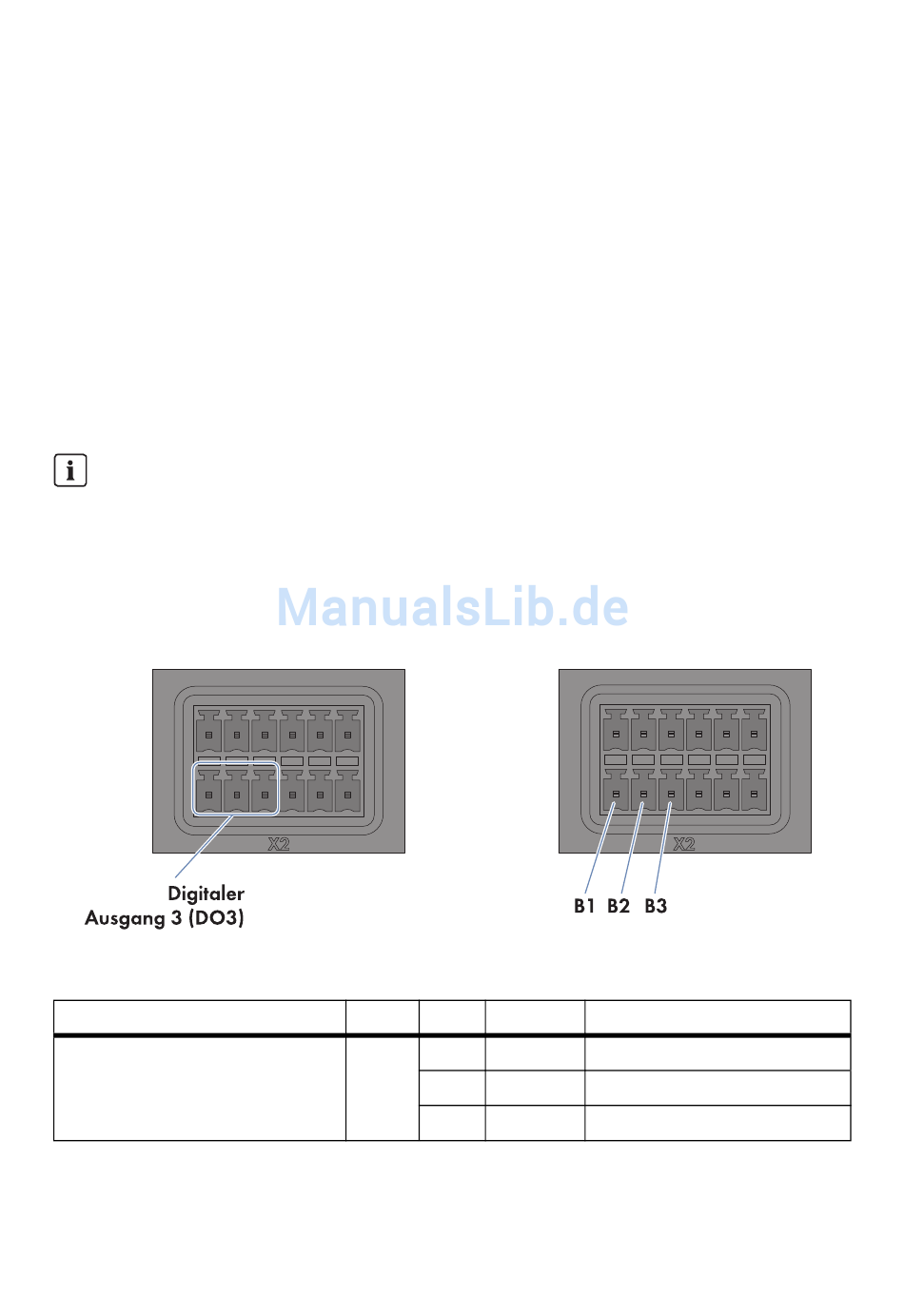

Abbildung 21: Pin‑Belegung am Anschlussblock Digitaler Ausgang 3 (DO3)
Anschlussblock
Digitaler Ausgang 3 (DO3)
Rückmeldekontakt für die aktuelle
Wirkleistungsbegrenzung
54 ClusterController-IA-de-10
Relais Pin Signal
C B1 NC
B2 CO
B3 NO
SMA Solar Technology AG
Erklärung
Ruhekontakt
Wechselkontakt
Arbeitskontakt
Installationsanleitung
