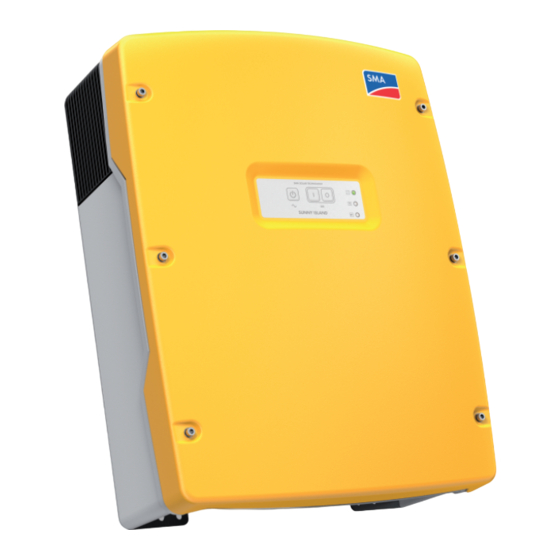

SMA SI4.4M-12 Bedienungsanleitung
Kommunikation
Vorschau ausblenden
Andere Handbücher für SI4.4M-12:
- Systembeschreibung (36 Seiten) ,
- Schnelleinstieg (298 Seiten) ,
- Technische information (17 Seiten)
Verwandte Anleitungen für SMA SI4.4M-12
Inhaltszusammenfassung für SMA SI4.4M-12
- Seite 1 Bedienungsanleitung Kommunikation über SMA Modbus SI4.4M-12 / SI6.0H-12 / SI8.0H-12 / SI4.4M-13 / SI6.0H-13 / SI8.0H-13 DEUTSCH SI-Modbus-BA-de-11 | Version 1.1...
-
Seite 2: Rechtliche Bestimmungen
Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig. -
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument....................Gültigkeitsbereich ............................Zielgruppe................................ Inhalt und Struktur des Dokuments ......................... Warnhinweisstufen ............................Symbole im Dokument............................. Auszeichnungen im Dokument........................Weiterführende Informationen........................Sicherheit............................Bestimmungsgemäße Verwendung ........................ Wichtige Sicherheitshinweise.......................... SMA Grid Guard-Code ..........................Systemvoraussetzungen...................... -
Seite 4: Hinweise Zu Diesem Dokument
• Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen Inhalt und Struktur des Dokuments Dieses Dokument nennt die Anwendungsmöglichkeiten der SMA Modbus-Schnittstelle am Sunny Island und beschreibt für ein Anwendungsbeispiel das Vorgehen bei der Einrichtung diese Schnittstelle (für Informationen zur Montage, Installation, Inbetriebnahme, Bedienung, Konfiguration, Fehlersuche, Außerbetriebnahme des Sunny Island siehe... -
Seite 5: Symbole Im Dokument
Titel und Inhalt der Information Art der Information Montage, Installation, Inbetriebnahme, Bedienung, Konfiguration, Fehlersuche, Betriebsanleitung Außerbetriebnahme des Wechselrichters "SMA GRID GUARD 10.0 - Netzsystemdienstleistungen durch Wechselrichter Technische Information und Anlagenregler" "Modbus® Parameter und Messwerte" Technische Information Gerätespezifische Liste der Modbus-Register "SMA Modbus®-Schnittstelle"... -
Seite 6: Sicherheit
2 Sicherheit SMA Solar Technology AG 2 Sicherheit Bestimmungsgemäße Verwendung Die Modbus-Schnittstelle der SMA Produkte ist für den industriellen Gebrauch konzipiert und hat folgende Aufgaben: • Fernsteuerung von Netzsystemdienstleistungen • Ferngesteuerte Abfrage von Messwerten • Ferngesteuerte Änderung von Parametern Der Batterie-Wechselrichter unterstützt ausschließlich das von SMA entwickelte SMA Modbus-Profil. -
Seite 7: Sma Grid Guard-Code
Sie nicht gleichzeitig denselben SMA Grid Guard-Code mit Sunny Explorer, der Benutzeroberfläche eines SMA Wechselrichters oder mit einem SMA Datenlogger verwenden. Sie erhalten den SMA Grid Guard-Code über den SMA Service oder über das "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com. -
Seite 8: Systemvoraussetzungen
☐ Erforderlich: Modbus-Master zur Herstellung einer Modbus-Verbindung zum Sunny Island ☐ Empfohlen: SMA Data Manager M für das Auslesen von Modbus-Registern eines Multicluster-Systems ☐ Der SMA Data Manager M ermöglicht den Abruf von aggregierten Leistungs- und Energiewerten sowie vom Ladezustand des gesamten Multicluster-Systems. -
Seite 9: Kommunikation Über Modbus Vorbereiten
Vorgehen: 1. Das Sunny Island-Mastergerät in Betrieb nehmen (siehe Betriebsanleitung des Sunny Island). 2. Über die Benutzeroberfläche des Sunny Island oder in der Parameterliste des SMA Data Managers die Parametergruppe Externe Kommunikation wählen. 3. In der Gruppe Modbus > TCP-Server die Dropdown-Liste Eingeschaltet wählen. -
Seite 10: Anwendungsbeispiele
Die Werte eines Single-Clusters werden dabei über das Mastergerät des Single-Clusters abgerufen. Um die aggregierten Anlagenmesswerte (z.B. AC-Leistung, Gesamt-SOC) eines Multiclusters-Systems auszulesen, wird zusätzlich der SMA Data Manager M benötigt. Ist kein SMA Data Manager M vorhanden, müssen die Werte einzeln über die Mastergeräte des Multicluster-Systems abgerufen und selbst aggregiert werden. -
Seite 11: Parametrierung
Multicluster-System) Parametrierung Das zweite Anwendungsbeispiel für die SMA Modbus-Schnittstelle ist die Einstellung der Parameter von Endgeräten. Anders als beim Auslesen von Modbus-Registern ist keine anlagenweite Parametrierung über die Modbus-Schnittstelle des SMA Data Managers M möglich. Bei einem Multicluster-System müssen Parameteränderungen einzeln an jedem Mastergerät des Multicluster-Systems vorgenommen werden (siehe Technische Information "Modbus®... -
Seite 12: Leistungsvorgabe
● ○ Multicluster-System) Leistungsvorgabe Die dritte Anwendungsmöglichkeit der SMA Modbus-Schnittstelle ist die Vorgabe der Wirkleistung an den AC- Anschlussklemmen des Sunny Island. Analog zur Parametrierung kann keine anlagenweite Leistungsvorgabe über den SMA Data Manager M vorgenommen werden. Die Leistungsvorgabe über die Schnittstelle ist nur im Netzparallelbetrieb möglich. - Seite 13 SMA Solar Technology AG 5 Anwendungsbeispiele Maximal nutzbare Leistung bei der Leistungsvorgabe über Modbus Die maximal nutzbare Leistung bei der Leistungsvorgabe über Modbus ist vom Systemaufbau abhängig: • Bei einem 1-phasigen Single-System (Einzelgrät) ist die maximal nutzbare Leistung die Nenndauerleistung des Einzelgeräts (z. B.
- Seite 14 5 Anwendungsbeispiele SMA Solar Technology AG Leistungsvorgabe über die Mod- Leistungsvorgabe über die Modbus- bus-Schnittstelle des Sunny Island Schnittstelle des SMA Data Managers M Sunny Island im Netzparal- ● (siehe Kapitel 6.1, Seite 15) ○ lelbetrieb (3-phasig als Sin- gle-Cluster-System) Sunny Island im Inselnetz- ●...
-
Seite 15: Informationen Zur Leistungsvorgabe
Leistungsvorgabe unter SelfConsOnly und SelfCsmpBackup nur mit SMA Energy Meter oder SMA Home Manager 2.0 Wenn kein SMA Energy Meter oder SMA Home Manager 2.0 installiert ist und dabei der Batterie-Wechselrichter in der Betriebsart SelfConsOnly oder SelfCsmpBackup konfiguriert wird, meldet der Batterie-Wechselrichter nach der Inbetriebnahme eine fehlerhafte Kommunikation mit der Zähleinrichtung. -
Seite 16: Beispiel Für Leistungsvorgabe Im Netzparallelbetrieb
6 Informationen zur Leistungsvorgabe SMA Solar Technology AG 6.1.2 Beispiel für Leistungsvorgabe im Netzparallelbetrieb Der Sunny Island kann zyklisch über Vorgabe der minimalen und maximalen Wirkleistung gesteuert werden. Innerhalb der Grenzen wird die ursprünglich konfigurierte Betriebsart ausgeführt (z. B. Eigenverbrauchsoptimierung). 44039:... - Seite 17 SMA Solar Technology AG 6 Informationen zur Leistungsvorgabe Allgemeine externe Wirkleistungsvorgabe: Parameter Wert 40210: Betriebsart Wirkleistungsvorgabe 1079: Externe Vorgabe 41195: Externe Wirkleistungsvorgabe, Timeout 1 s bis 8000 s 41193: Externe Wirkleistungsvorgabe, Rückfallverhalten 2506: Werte beibehalten 2507: Rückfallwerte übernehmen 44037: Externe Wirkleistungsvorgabe, Rückfallwert der maximalen...
-
Seite 18: Leistungsvorgabe Für Single- Oder Single-Cluster-Systeme Im Inselnetzbetrieb
6 Informationen zur Leistungsvorgabe SMA Solar Technology AG Leistungsvorgabe für Single- oder Single-Cluster-Systeme im Inselnetzbetrieb 6.2.1 Systemaufbau für Leistungsvorgabe im Inselnetzbetrieb PV-WECHSELRICHTER ÖFFENTLICHES STROMNETZ VERBRAUCHER AC1 AC2 AC1 AC2 AC1 AC2 Master Slave 1 Slave 2 BATTERIE AC-Kabel 5-adrig AC-Kabel 3-adrig DC-Kabel Abbildung 6: Aufbau eines Systems im Inselnetzbetrieb mit Verbraucher und öffentlichem Stromnetz (Beispiel) - Seite 19 SMA Solar Technology AG 6 Informationen zur Leistungsvorgabe Parameter Wert 41195: Externe Wirkleistungsvorgabe, Timeout 1 s bis 8000 s (Empfehlung: 5 s bis 10 s) 41193: Externe Wirkleistungsvorgabe, Rückfallverhalten 2506: Werte beibehalten 2507: Rückfallwerte übernehmen 44037: Externe Wirkleistungsvorgabe, Rückfallwert der maximalen 0 W bis 10000 W...
-
Seite 20: Zuordnungstabellen
• WO = Write Only Ausgewählte Messwerte und Parameter In der folgenden Tabelle finden Sie eine Auswahl der Messwerte und Parameter, die der Sunny Island über das SMA Modbus-Profil bereit stellt. Diese Messwerte und Parameter sind für das Auslesen von Modbus-Registern, für die Parametrierung und für die Leistungsvorgabe relevant. - Seite 21 TAGLIST 303: Aus (Off) 1077: Manuelle Vorgabe in W (WCnst) 1078: Manuelle Vorgabe in % der Gerätenennleis- tung (WCnstNom) 1079: Externe Vorgabe (WCtlCom) Dieser Parameter kann nur gelesen oder geschrieben werden, wenn eine Anmeldung mittels SMA Grid Guard-Code erfolgte. Bedienungsanleitung SI-Modbus-BA-de-11...
- Seite 22 7 Zuordnungstabellen SMA Solar Technology AG Beschreibung/Zahlencodes Format Zugriff 40679 Rückspeisung ins öffentliche Stromnetz erlaubt: TAGLIST 1129: Ja (Yes) 1130: Nein (No) 40705 Oberer Ladezustand für Reaktivierung der Einspei- FIX0 sung Wertebereich: 0 % bis 90 % 40707 Unterer Ladezustand für Sperrung der Einspeisung FIX0 Wertebereich: 0 % bis 100 %...
- Seite 24 www.SMA-Solar.com...
