4 Produktbeschreibung

4.3 LEDs

Betriebs‑LEDs
LED
LEDs der Netzwerkanschlüsse

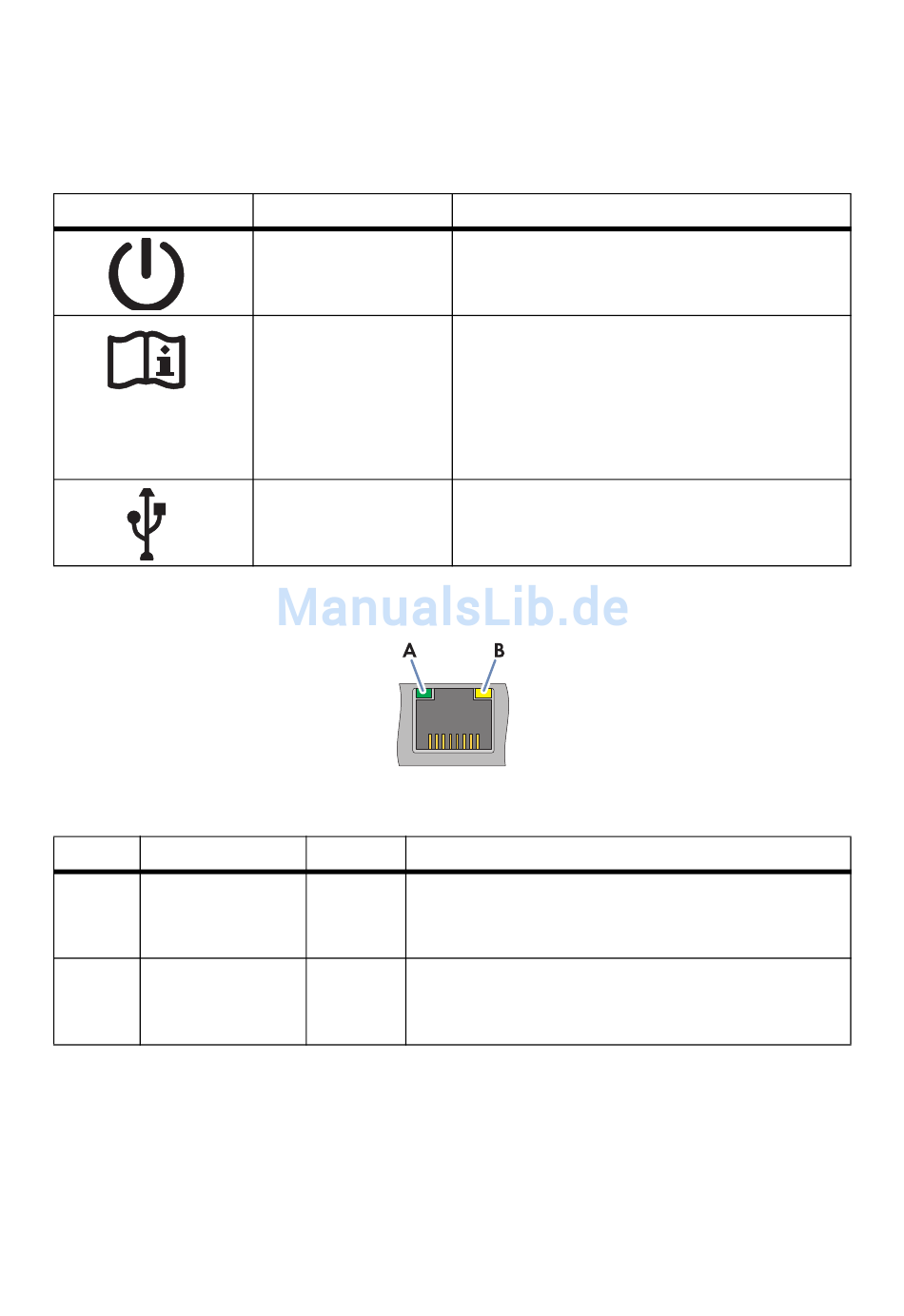

Abbildung 5: LEDs der Netzwerkanschlüsse

Position Bezeichnung

A Link/Activity‑LED
B Speed‑LED
18 ClusterController-IA-de-10
Bezeichnung
Power‑LED
Status-LED
Datenträgerstatus‑LED
Farbe Erklärung
Grün Zeigt den Status und die Aktivität der
Netzwerkverbindung an (Beschreibung der
LED‑Zustände siehe Kapitel 7.1.2)
Gelb Zeigt die Geschwindigkeit der Netzwerkverbindung
an (Beschreibung der LED‑Zustände siehe Kapitel
7.1.2)
Erklärung
Zeigt an, ob der Cluster Controller startet oder in
Betrieb ist (Beschreibung der LED‑Zustände siehe
Kapitel 7.1.1)
Zeigt den Status des Cluster Controller und der
angeschlossenen Geräte sowie den
Kommunikationsstatus der Anlage und den
Status der Netzsystemdienstleistungen an
(Beschreibung der LED‑Zustände siehe Kapitel
7.1.1)
Zeigt den Status der angeschlossenen
USB‑Datenträger an (Beschreibung der
LED‑Zustände siehe Kapitel 7.1.1)
