6 Anschluss
5. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das
Anschlusskabel zugeordnet ist. Dazu den Kabelbinder mit Beschriftungsfeld verwenden.
6. Auf dem Beiblatt zum Notieren angeschlossener Geräte notieren, welchem Anschluss der
Sensor zugeordnet ist.
Sensor an den analogen Spannungseingang anschließen
Zusätzlich benötigtes Zubehör (nicht im Lieferumfang enthalten):
☐ 1 Sensor
☐ 1 Anschlusskabel (Kabelanforderungen siehe Kapitel 6.3)
Voraussetzungen:
☐ Der Sensor muss ein Spannungssignal im Bereich von − 10 V bis +10 V ausgeben können.
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5)

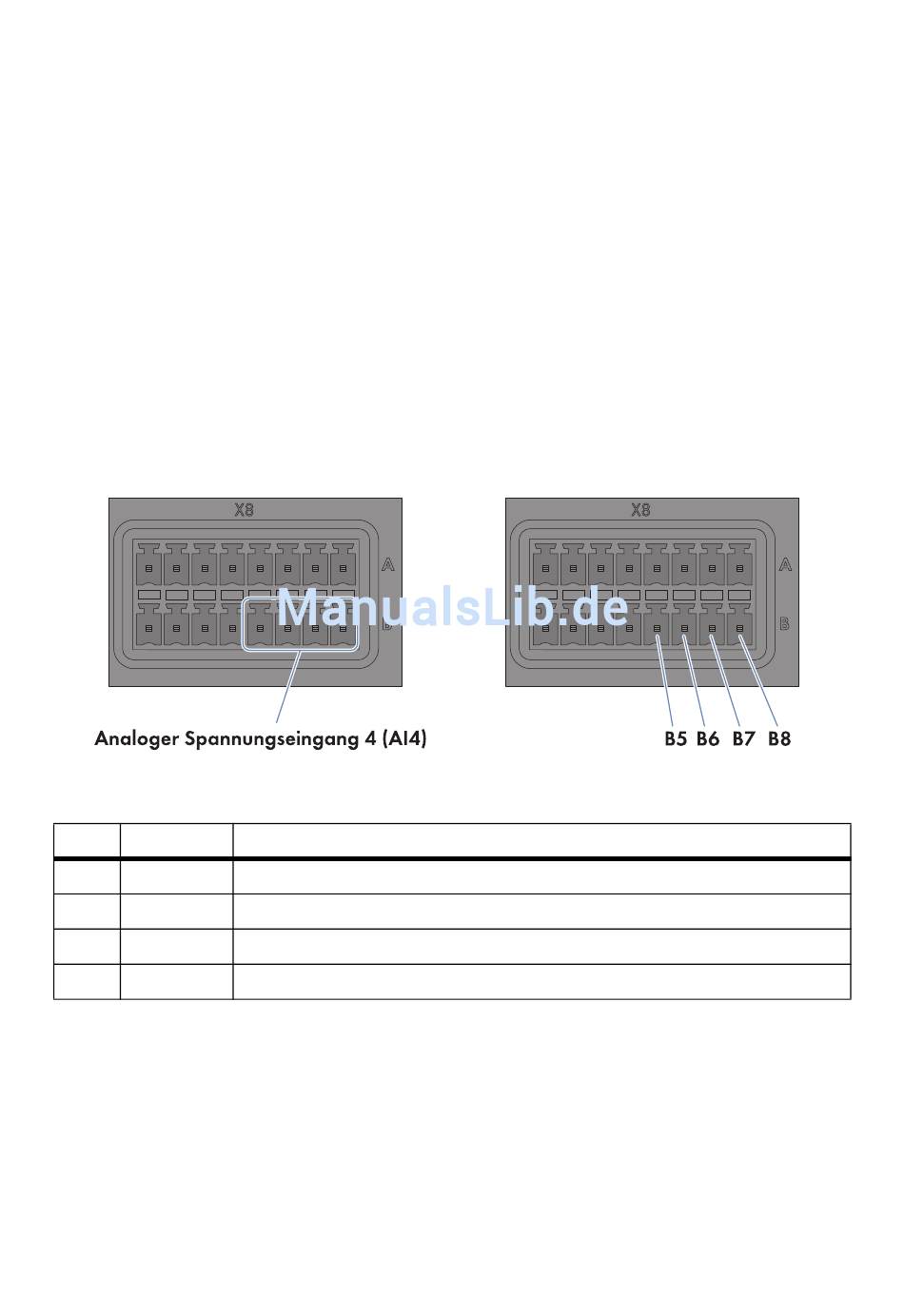

Abbildung 16: Pin-Belegung am Anschlussblock Analoger Spannungseingang 4 (AI4)
Pin Signal
B5 V+
B6 Nicht belegt Reserviert für zukünftige Anwendungen
B7 V −
B8 GND
1. Das Anschlusskabel an den Sensor anschließen (siehe Anleitung des Herstellers). Dabei nicht
benötigte Adern bis zum Kabelschirm kürzen und die Aderfarben notieren.
2. Das Anschlusskabel an den 8‑poligen Stecker anschließen:
• Die Leitereinführung 8 mit einem Schraubendreher entriegeln und die Ader der Aderleitung
in die Leitereinführung stecken.
• Die Leitereinführungen 5 und 7 mit einem Schraubendreher entriegeln und die Adern des
Anschlusskabels in die Leitereinführungen stecken. Dabei die Pin‑Belegung beachten.
3. Den 8‑poligen Stecker am Anschluss X8 in die Pin‑Reihe B stecken.
46 ClusterController-IA-de-10
Erklärung
Spannungseingang
Spannungsrückführung
Schirmmasse
