SMA SUNNY HOME MANAGER 2.0 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. SMA Anleitungen
  4. Steuergeräte
  5. SUNNY HOME MANAGER 2.0
  6. Betriebsanleitung
SMA SUNNY HOME MANAGER 2.0 Betriebsanleitung

SMA SUNNY HOME MANAGER 2.0 Betriebsanleitung

Im sunny portal powered by ennexos
Vorschau ausblenden Andere Handbücher für SUNNY HOME MANAGER 2.0:

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
SUNNY HOME MANAGER 2.0
im Sunny Portal powered by ennexOS
DEUTSCH
HM-20-ennexOS-BE-de-10 | Version 1.0

Werbung

loading

Verwandte Anleitungen für SMA SUNNY HOME MANAGER 2.0

Inhaltszusammenfassung für SMA SUNNY HOME MANAGER 2.0

  • Seite 1 Betriebsanleitung SUNNY HOME MANAGER 2.0 im Sunny Portal powered by ennexOS DEUTSCH HM-20-ennexOS-BE-de-10 | Version 1.0...
  • Seite 2 SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden.
  • Seite 3 SMA Solar Technology AG Rechtliche Bestimmungen 34266 Niestetal Deutschland Tel. +49 561 9522-0 Fax +49 561 9522-100 www.SMA.de E-Mail: info@SMA.de Stand: 13.11.2023 Copyright © 2023 SMA Solar Technology AG. Alle Rechte vorbehalten. Betriebsanleitung HM-20-ennexOS-BE-de-10...
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument ..........10 Gültigkeitsbereich....................... 10 Zielgruppe ........................10 Warnhinweisstufen..................... 10 Symbole im Dokument ....................10 Auszeichnungen im Dokument .................. 11 Benennungen im Dokument..................11 Weiterführende Informationen .................. 11 Sicherheit .................. 13 Bestimmungsgemäße Verwendung................
  • Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 5.6.2 Betrieb einer PV-Anlage mit SMA Wechselrichtern......26 5.6.3 Komponenten zur Steuerung von Verbrauchern ........26 Systemaufbau ................27 Systemvorraussetzungen.................... 27 Anlagentopologie ...................... 27 Montage ................... 28 Vorraussetzungen für die Montage ................28 Sunny Home Manager auf der Hutschiene montieren ..........28 Anschluss ..................
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG Besonderheiten der Konfiguration einer Sunny Home Manager-Anlage im Sunny Portal powered by ennexOS ................. 37 9.4.1 Begrenzung der Wirkleistungseinspeisung konfigurieren ....37 9.4.1.1 Hinweise zur Begrenzung der Wirkleistungseinspeisung . 37 9.4.1.2 Beispiel zur Begrenzung der Wirkleistungseinspeisung auf 70 % ................
  • Seite 7 SMA Solar Technology AG Inhaltsverzeichnis 11.1.4 Kommunikation mit Verbrauchern............51 11.1.5 Intelligente direkt kommunizierende Verbraucher ........ 51 11.1.6 Indirekt kommunizierende Verbraucher ..........52 11.1.6.1 Messen und Schalten............52 11.1.6.2 Steuerung von Verbrauchern über Zeitfenster....52 11.1.7 Direkte Kommunikation über Datenaustauschprotokolle ..... 53 11.1.8...
  • Seite 8 Inhaltsverzeichnis SMA Solar Technology AG 13.2.5 Die Geräte werden nicht erfasst ............69 13.3 Probleme bei der Einbindung von Geräten.............. 70 13.3.1 Der Sunny Home Manager findet keine Geräte ........70 13.3.2 Der Verbindungsversuch von Neugeräten schlägt fehl......70 13.3.3 Nach Gerätetausch werden Parameterlisten nicht aktualisiert ....
  • Seite 9 SMA Solar Technology AG Inhaltsverzeichnis 13.7.2.3 Kommunikation zum EM-Gateway gestört ......79 13.7.2.4 EM-Gateway besitzt eine inkompatible Firmware .... 80 13.7.2.5 Fehler der EM-Kommunikation ........... 80 14 Außerbetriebnahme ..............81 14.1 Sunny Home Manager außer Betrieb nehmen ............81 14.2 Produkt für Versand verpacken .................
  • Seite 10 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für: • Sunny Home Manager 2.0 im Sunny Portal powered by ennexOS Zielgruppe Dieses Dokument ist für Fachkräfte und Endanwender bestimmt. Die Tätigkeiten, die in diesem Dokument durch ein Warnsymbol und die Bezeichnung „Fachkraft“ gekennzeichnet sind, dürfen nur von Fachkräften durchgeführt werden.
  • Seite 11 Weiterführende Informationen Weiterführende Informationen finden Sie unter www.SMA-Solar.com. Titel und Inhalt der Information Art der Information SMA SMART HOME - Kompatibilitätsliste für den Sunny Home Ma- Technische Information nager 2.0 "SMA SMART HOME - Verbrauchersteuerung über Relais oder Technische Information Schütz - Beispiel: Heizstab"...
  • Seite 12 1 Hinweise zu diesem Dokument SMA Solar Technology AG Titel und Inhalt der Information Art der Information SMA FLEXIBLE STORAGE SYSTEM Systembeschreibung Eigenverbrauchsoptimierung mit Sunny Island und Sunny Home Ma- nager "SUNNY PORTAL powered by ennexOS" Bedienungsanleitung "PUBLIC CYBER SECURITY - Richtlinien für eine sichere PV-Anlagen- Technische Information kommunikation"...
  • Seite 13 Messwerte sind aufgrund des vom Sunny Home Manager verwendeten Messprinzips unter Umständen nicht korrekt. Gewährleistung Setzen Sie SMA Produkte ausschließlich nach den Angaben der beigefügten Dokumentationen und gemäß der vor Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen.
  • Seite 14 Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der Installation des Produkts.
  • Seite 15 SMA Solar Technology AG 2 Sicherheit GEFAHR Lebensgefahr durch Stromschlag bei fehlendem externem Trennschalter An spannungsführenden Teilen liegen hohe Spannungen an. Das Berühren spannungsführender Teile führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag. • Zwischen dem Produkt und dem Netzanschlusspunkt einen externen Trennschalter installieren.
  • Seite 16 SMA Solar Technology AG ACHTUNG Manipulation von Anlagendaten in Netzwerken Sie können die unterstützten SMA Produkte mit dem Internet verbinden. Bei einer aktiven Internetverbindung besteht das Risiko, dass unberechtigte Nutzer auf die Daten Ihrer Anlage zugreifen und diese manipulieren. • Firewall einrichten.
  • Seite 17 Protokoll, d. h. eine authentifizierte und verschlüsselte Verbindung, und erlaubt damit eine sichere Kommunikation über das Internet. Die aktuellen Empfehlungen von SMA Solar Technology AG zum Thema Cyber Security finden Sie in der Technischen Information "PUBLIC CYBER SECURITY - Richtlinien für eine sichere PV- Anlagenkommunikation"...
  • Seite 18 3 Einsatzmöglichkeiten SMA Solar Technology AG Einsatzmöglichkeiten Sunny Home Manager als Energiezähler Der Sunny Home Manager erfasst Energieflüsse bidirektional und kann wie in den folgenden Anwendungen genutzt werden: • als Verbraucherzähler • als Energiezähler für Energieerzeuger durch z.B. die kontinuierliche Aufzeichnung der von der PV-Anlage erzeugten Energie •...
  • Seite 19 Tagen möglichst nie überschüssige Energie verloren geht, die aufgrund der Begrenzung der Wirkleistung abgeregelt werden müsste. Bei Verwendung mit SMA Batterie-Wechselrichtern vermeidet der Sunny Home Manager Abregelungsverluste, die durch die Begrenzung der Wirkleistungseinspeisung entstehen können. Unter Berücksichtigung der PV-Erzeugungsprognose und der Verbrauchsprognose werden Zeitpunkt und Dauer der Batterieladung so gewählt, dass die Batterie geladen wird, wenn PV-...
  • Seite 20 Speicherkapazität der stärker entladenen Batterie vermieden. 3.3.6 Eigenverbrauchsoptimierung und Lastspitzenkappung In Anlagen mit SMA Batterie- oder Hybrid-Wechselrichtern kann der Eigenverbrauchsanteil zusätzlich erhöht und können weitere Stromkosten eingespart werden, indem die Gesamtspeicherkapazität der Batterie virtuell zwischen Eigenverbrauchsoptimierung und Lastspitzenkappung aufgeteilt wird (Multi-Use).
  • Seite 21 SMA Solar Technology AG 4 Lieferumfang Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. S U N N Y H O M E M A N A G E R 2 .

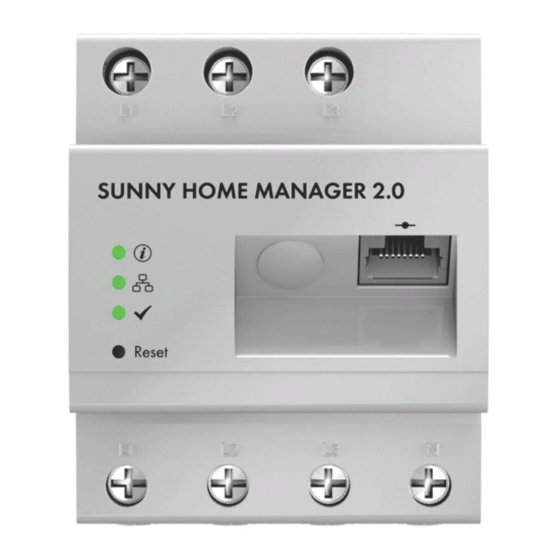

  • Seite 22 A G E M A N O M E N Y H S U N R e s e t Reset Abbildung 2: Sunny Home Manager 2.0 Position Bezeichnung Anschlussbereich für Außenleiter und Neutralleiter Leuchtdioden Reset-Taster Netzwerkanschluss (Speedwire / Ethernet)
  • Seite 23 SMA Solar Technology AG 5 Produktübersicht Leuchtdioden (LEDs) Die LEDs signalisieren den Betriebszustand des Produkts. S U N N Y H O M E M A N A G E R 2 . 0 R e s e t Abbildung 3: LEDs des Sunny Home Managers...
  • Seite 24 5 Produktübersicht SMA Solar Technology AG Symbole auf dem Typenschild Symbol Erklärung WEEE-Kennzeichnung Entsorgen Sie das Produkt nicht über den Hausmüll, sondern nach den am In- stallationsort gültigen Entsorgungsvorschriften für Elektroschrott. Schutzklasse II Das Produkt hat eine verstärkte oder doppelte Isolierung zwischen Netzstrom- kreis und Ausgangsspannung.
  • Seite 25 SMA Solar Technology AG 5 Produktübersicht Status Erklärung COM LED Keine Verbindung über Ethernet. leuchtet grün Verbindung über Ethernet ist hergestellt. blinkt grün Sunny Home Manager sendet oder empfängt Daten. Performance LED Sunny Home Manager ist nicht im Sunny Portal po- wered by ennexOS registriert.
  • Seite 26 Geräten, die an denselben Router angeschlossen sind, kommunizieren. Der Sunny Home Manager unterstützt alle Wechselrichter mit integrierter oder nachgerüsteter Speedwire-Schnittstelle der SMA Solar Technology AG. Die Wechselrichter müssen die jeweils aktuelle Firmware-Version haben (siehe Produktseite des Wechselrichters unter www.SMA- Solar.com).
  • Seite 27 Anlagentopologie Der Sunny Home Manager muss hinter dem Zähler und der Eingangssicherung des Netzbetreibers und vor der ersten Verteilung im Haus eingebaut werden. SMA empfiehlt, den Sunny Home Manager zur Messung am Netzanschlusspunkt zu verwenden. Als bidirektionales Gerät misst der Sunny Home Manager am Netzanschlusspunkt sowohl den Netzbezug als auch die Netzeinspeisung.
  • Seite 28 7 Montage SMA Solar Technology AG Montage Vorraussetzungen für die Montage ☐ Der Montageort muss sich im Innenbereich befinden. ☐ Der Sunny Home Manager muss in einem Schaltschrank installiert werden. Der Kurzschlussstrom (Stromkreisverteiler oder Unterverteiler) darf maximal 6 kA betragen. ☐ Der Montageort muss vor Staub, Nässe und giftigen Stoffen geschützt sein.
  • Seite 29 SMA Solar Technology AG 8 Anschluss Anschluss Sicherheit beim elektrischen Anschluss WARNUNG Brandgefahr durch verschmutzte oder oxidierte Kontaktflächen stromführender Aluminiumleiter Durch den Anschluss von Aluminiumleitern mit verschmutzten oder oxidierten Kontaktflächen verringert sich die Stromtragfähigkeit der stromführenden Klemmverbindungen und die Übergangswiderstände erhöhen sich. Dadurch können Bauteile überhitzen und sich entzünden.
  • Seite 30 8 Anschluss SMA Solar Technology AG 4. In Delta-IT Stromnetzen: Die Außenleiter L1, L2 und L3 an die Schraubklemmen am Eingang des Sunny Home Managers anschließen. Zusätzlich den Außenleiter L3 auch an den Neutralleiter N anschließen(siehe Kapitel 8.2.3.4, Seite 31). 5. In Split-Phase-Netzen: Die Außenleiter L1 und L2 sowie den Neutralleiter N an die Schraubklemmen am Eingang des Sunny Home Managers anschließen.
  • Seite 31 SMA Solar Technology AG 8 Anschluss 8.2.3.3 Spannungsversorgung bis 63 A in 1-phasigen Stromnetzen anschließen WECHSELRICHTER Außenleiter Neutralleiter Zählerausgang, Verbraucherseite Zählereingang, Netzseite VERBRAUCHER als Netzbezugs- und Netzteinspeisezähler ENERGIEZÄHLER ÖFFENTLICHES TRENNSCHALTER des Netzbetreibers STROMNETZ Abbildung 6: Anschlussbeispiel in 1-phasigen TN- und TT-Stromnetzen bei Installation am Netzanschlusspunkt unter Verwendung der integrierten Messeinrichtung.
  • Seite 32 8 Anschluss SMA Solar Technology AG 8.2.3.5 Spannungsversorgung bis 63 A in Split-Phase-Netzen anschließen WECHSELRICHTER Außenleiter Neutralleiter Zählerausgang, Verbraucherseite Zählereingang, Netzseite VERBRAUCHER als Netzbezugs- und Netzteinspeisezähler ENERGIEZÄHLER ÖFFENTLICHES TRENNSCHALTER des Netzbetreibers STROMNETZ Abbildung 8: Anschlussbeispiel in Split-Phase (Einphasen-Dreileiternetzen) TN- und TT-Stromnetzen bei Installation am Netzanschlusspunkt unter Verwendung der integrierten Messeinrichtung.
  • Seite 33 8.3.1 Zur Messung der PV-Erzeugungsleistung anschließen Zur Messung der Netzaustauschleistung muss am Netzanschlusspunkt ein SMA Energy Meter installiert sein. Wenn das Produkt ausschließlich zur Messung der PV-Erzeugungsleistung angeschlossen wird: 1. Das Produkt am Anschlusspunkt aller PV-Wechselrichter am Hausnetz anschließen. 8.3.2 Zur Messung der Netzaustauschleistung anschließen...
  • Seite 34 Webconnect-Anlage im Sunny Portal den Datenempfang des Wechselrichters deaktivieren. Voraussetzungen: ☐ Wenn der Sunny Home Manager mit anderen SMA Geräten über SMA Speedwire (Ethernet) kommunizieren soll, müssen sich der Sunny Home Manager und die Speedwire-Geräte im gleichen lokalen Netzwerk befinden.
  • Seite 35 SMA Solar Technology AG 8 Anschluss ☐ Kabeltyp: 100BaseTx ☐ Kabelkategorie: Mindestens Cat5e ☐ Steckertyp: RJ45 der Cat5, Cat5e oder höher ☐ Schirmung: S/UTP, F/UTP oder höher ☐ Anzahl Aderpaare und Aderquerschnitt: mindestens 2 x 2 x 0,22 mm² ☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Patch-Kabel: 50 m ☐...
  • Seite 36 Um eine bessere Servicequalität zu gewährleisten, aktivieren Sie bei der Registrierung den Schalter für den Servicezugriff. Geben Sie an, welche Rolle Sie in der Anlage übernehmen. Mithilfe dieser Informationen können zusätzliche Services wie z. B. SMA Smart Connected angeboten oder bei Problemen die richtigen Personen kontaktiert werden.
  • Seite 37 SMA Solar Technology AG 9 Sunny Home Manager-Anlage im Sunny Portal powered by ennexOS erstellen ☐ Die Registrierung als neuer Benutzer im Sunny Portal powered by ennexOS ist abgeschlossen (siehe Betriebsanleitung des Sunny Portals powered by ennexOS). ☐ Sie müssen Installateur oder Anlagenadministrator im Sunny Portal powered by ennexOS sein.
  • Seite 38 • Fragen Sie Ihren Netzbetreiber vorab, ob Sie den Sunny Home Manager zur Begrenzung der Wirkleistungseinspeisung einsetzen dürfen (Herstellererklärung "Einspeisemanagement nach EEG 2012 mit Sunny Home Manager (SHM) von SMA" verfügbar unter www.SMA- Solar.com). • Stellen Sie die vom Netzbetreiber geforderte Begrenzung der Wirkleistungseinspeisung ein.
  • Seite 39 SMA Solar Technology AG 9 Sunny Home Manager-Anlage im Sunny Portal powered by ennexOS erstellen 9.4.1.2 Beispiel zur Begrenzung der Wirkleistungseinspeisung auf 70 Begrenzung der Wirkleistungseinspeisung auf 70 % der Anlagenleistung Die Anlage (Anlagengröße: 10 kWp / Einspeisebegrenzung: 7 kW) kann momentan aufgrund guter Sonneneinstrahlung 90 % der Anlagenleistung produzieren.
  • Seite 40 9 Sunny Home Manager-Anlage im Sunny Portal powered by SMA Solar Technology AG ennexOS erstellen Unterstützte Wechselrichter für die Begrenzung der Wirkleistungseinspeisung auf 0 % Die Begrenzung der Wirkleistungseinspeisung auf 0 % unterstützen nur Wechselrichter, die die Fallback-Funktion unterstützen: Im Falle eines Kommunikationsabbruchs zwischen dem Sunny Home Manager und dem Wechselrichter fällt der Wechselrichter auf 0 Watt...
  • Seite 41 SMA Solar Technology AG 9 Sunny Home Manager-Anlage im Sunny Portal powered by ennexOS erstellen Wenn Sie die Funktion Zero Export aktiviert haben, beachten Sie außerdem: Anforderung Einstellung Ein Batterie- oder Hybrid-Wechselrichter ist in Ih- Unter Einbeziehung des Batteriewechsel- rer Anlage und die Anlagenleistung ist auf einen richters aktivieren.
  • Seite 42 Ein maximal ausgestattetes Energiemanagementsystem (mit maximal 26 Geräten) kann z. B. aus folgenden Komponenten bestehen: • 2 x SMA Solar-Wechselrichter • 1 x SMA Batterie-Wechselrichter • 3 x SMA EV Charger (SEMP) • 1 x Wärmepumpe (EEBus) • 1 x Wäschetrockner (über Funksteckdose) • 1 x Waschmaschine (über Funksteckdose) •...
  • Seite 43 Automatische Updates anklicken. Ein neues Fenster öffnet sich. 3. Über die Schaltfläche die automatischen Sicherheits- und Funktionsupdates aktivieren / deaktivieren. 4. Über den Schaltfläche die automatischen Updates von allen SMA Produkten aktivieren / deaktivieren. 10.3.3 Speedwire-Verschlüsselung konfigurieren Mit der Speedwire-Verschlüsselung haben Sie die Möglichkeit, das lokale SMA Anlagen-Netzwerk mit SEC (Speedwire Encryted Communication) sicher zu verschlüsseln und dadurch vor Zugriffen...
  • Seite 44 10 Geräteverwaltung SMA Solar Technology AG 5. Geben Sie das Passwort der WLAN-Steckdosen ein. 6. Mit [speichern] bestätigen. 10.3.5 AVM FRITZ!Box konfigurieren Vorraussetzungen: ☐ Ihr Router verfügt über die Funktionen, welche für die AVM FRITZ!Box Smart Home Steuerung notwendig sind Vorgehen: 1.
  • Seite 45 SMA Solar Technology AG 10 Geräteverwaltung 2. Über die Schaltfläche im Bereich Anlagendaten die Bearbeitung starten. 3. Im Abschnitt Anlage mit Eigenverbrauch je nach Anforderungen Ja / Nein auswählen. 4. Mit [speichern] bestätigen. 10.3.9 Informationen zum Prognosebasierten Batterieladen Prognosebasiertes Batterieladen beschreibt das Laden der Batterie auf Basis der Erzeugungs- und Verbrauchsprognose Ihres Smart Home.
  • Seite 46 Vorgehen: 1. Über das Seitenmenü Konfiguration zu [Geräteverwaltung] navigieren. 2. Über den Dialog Geräte hinzufügen öffnen. 3. Für das Hinzufügen von Funksteckdosen, die Auswahl SMA Gerät oder Verbraucher treffen. 4. [Weiter] wählen. 5. Im Auswahlmenü die Funksteckdose wählen. 6. Über [speichern] die Auswahl bestätigen.
  • Seite 47 SMA Solar Technology AG 10 Geräteverwaltung 10.5 Direkt kommunizierenden Verbraucher hinzufügen 10.5.1 Elektrischen Verbraucher über EEBus-Schnittstelle koppeln Voraussetzungen: ☐ Das neue Gerät muss in Betrieb sein. ☐ Beim Sunny Home Manager muss als Datenabfrageintervall automatisch eingestellt sein. Vorgehen: 1. Über das Seitenmenü Konfiguration zu [Geräteverwaltung] navigieren.
  • Seite 48 10 Geräteverwaltung SMA Solar Technology AG 10.7 Sunny Home Manager austauschen Vorgehen: 1. Über das Seitenmenü Konfiguration zu Geräteverwaltung navigieren. 2. Das Kontextmenü in der Zeile des zu tauschenden Sunny Home Managers die Schaltfläche öffnen. 3. [Gerät tauschen] wählen. 4. Den PIC und RID des neuen Geräts eingeben und [Identifizieren] wählen.
  • Seite 49 SMA Solar Technology AG 10 Geräteverwaltung Vorgehen: 1. Im Sunny Portal powered by ennexOS https://ennexos.sunnyportal.com/ einloggen. 2. Sobald das Gerät wieder online ist, wird dieses über die Benachrichtigungen angezeigt. Das Gerät kann darüber wieder hinzufügefügt werden. 10.10 Sunny Home Manager aus dem Sunny Portal powered by ennexOS löschen...
  • Seite 50 11 Verbrauchersteuerung SMA Solar Technology AG 11 Verbrauchersteuerung 11.1 Hintergrundinformationen 11.1.1 Arten von Verbrauchern Ein Verbraucher ist ein Gerät im Haushalt, das mit elektrischer Energie betrieben wird. Das Ziel der Steuerung besteht darin, den Verbraucher vom Sunny Home Manager möglichst so schalten zu lassen, dass vorwiegend PV-Energie verwendet wird und dadurch oder durch Wahl eines geeigneten Zeitfensters die Energiekosten für den Betrieb des Verbrauchers minimiert werden.
  • Seite 51 11.1.3 Nicht-programmgesteuerte Verbraucher Ein nicht-programmgesteuerter Verbraucher muss beliebig ein- und ausschaltbar und vom Einschaltzeitpunkt her flexibel sein. Der Sunny Home Manager 2.0 kann innerhalb des vom Benutzer vorgegebenen Zeitfensters einen oder mehrere Teil-Zeiträume bestimmen, in denen er den Verbraucher ein- oder ausschaltet (siehe Kapitel 11.1.6.2, Seite 52).
  • Seite 52 11 Verbrauchersteuerung SMA Solar Technology AG 11.1.6 Indirekt kommunizierende Verbraucher Indirekt kommunizierende Verbraucher sind nicht geeignet für die Steuerung durch den Sunny Home Manager. Diese müssen über ein Schaltgerät (z.B. Funksteckdose) konfiguriert werden (siehe Kapitel 11.1.1, Seite 50) 11.1.6.1 Messen und Schalten Wenn ein Verbraucher über ein Schaltgerät mit Messfuktion, z. B.
  • Seite 53 SMA Solar Technology AG 11 Verbrauchersteuerung Diese Option können Sie nur dann auswählen, wenn Sie eine Anlage mit Eigenverbrauch haben und die selbst erzeugte PV-Energie im eigenen Haushalt nutzen. Der Verbraucher sollte vom Einschaltzeitpunkt her flexibel sein. Der Sunny Home Manager schaltet den Verbraucher innerhalb des von Ihnen konfigurierten Zeitfensters ein, allerdings müssen die...
  • Seite 54 Aus diesem Grund sollte die Priorität von Verbrauchern mit geringer Leistung wie z. B. einer Wasch- oder Spülmaschine niedriger gewählt werden als die Priorität von z. B. Ladegeräten wie dem SMA EV Charger. • Grundsätzlich plant der Sunny Home Manager KANN-Verbraucher nur dann ein, wenn er die Einhaltung des Planungsziels sicherstellen kann.
  • Seite 55 SMA Solar Technology AG 11 Verbrauchersteuerung 4. Die Priorität über das Dropdown Menü einstellen. 5. Mit [speichern] bestätigen. 11.2 Schaltgerät konfigurieren 11.2.1 Sicherheit beim Konfigurieren von Schaltgeräten WARNUNG Lebensgefahr durch das Schalten medizinischer Geräte Unbeabsichtigtes Schalten medizinischer Geräte kann zu lebensbedrohlichen Situationen führen.
  • Seite 56 11 Verbrauchersteuerung SMA Solar Technology AG 4. Die Einstellungen nach Bedürfnis vornehmen. 5. Mit [speichern] bestätigen. 11.3 Verbrauchereigenschaften konfigurieren 11.3.1 Verbraucher konfigurieren Alle Einstellungen zur Konfiguration eines Verbrauchers werden über das Sunny Portal powered by ennexOS vorgenommen. Vorgehen: 1. Über Konfiguration zu Geräteverwaltung navigieren.
  • Seite 57 SMA Solar Technology AG 11 Verbrauchersteuerung Wenn der Verbraucher beim Betrieb Messwerte seines tatsächlichen Verbrauchs liefert, kann der Sunny Home Manager nach einer Lernphase einen genaueren Leistungswert ermitteln. Dadurch verbessert der Sunny Home Manager die Verbraucherplanung und erhöht die Energie- und Kosteneinsparung.
  • Seite 58 11 Verbrauchersteuerung SMA Solar Technology AG Die maximale Programmlaufzeit ist die Zeit, die ein programmgesteuerter Verbraucher für sein längstes Programm benötigt. Die maximale Programmlaufzeit legt fest, wann ein Verbraucher spätestens eingeschaltet werden muss, damit das längste Programm innerhalb der vorgegebenen Zeitgrenzen zu Ende laufen kann.
  • Seite 59 SMA Solar Technology AG 11 Verbrauchersteuerung Einstellung Erklärung Minimale Einschaltzeit Die minimale Einschaltzeit ist die Zeit, die der angeschlossene Verbrau- cher mindestens eingeschaltet bleiben muss, um z. B. einen Startvorgang abzuschließen oder einen Arbeitsablauf durchzuführen. Verzögertes Einschalten möglich: Einige Verbraucher laufen möglicherweise nicht sofort beim Einschalten des zugewiesenen Schaltgeräts an, z. B.
  • Seite 60 11 Verbrauchersteuerung SMA Solar Technology AG 11.3.7 Verbrauchereigenschaften von indirekt kommunizierenden Verbrauchern bearbeiten Vorgehen: 1. Über Konfiguration zu Geräteverwaltung navigieren. 2. Im Kontextmenü des Mess-/Schaltgeräts Geräteeigenschaften anzeigen wählen. 3. Über im Abschnitt Gerätedetails oder Gerätesteuerung den Bearbeitungsmodus aktivieren. 4. Die Einstellungen nach Bedürfnis vornehmen.
  • Seite 61 SMA Solar Technology AG 11 Verbrauchersteuerung 4. Im Abschnitt Zeitfenster einstellen über [+ Zeitfenster hinzufügen] das Zeitfenster nach Bedarf einstellen. Beachten Sie dabei die Hinweise zur Steuerung von Verbrauchern über Zeitfenster (siehe Kapitel 11.1.6.2, Seite 52). 5. Wenn die Einstellungen abgeschlossen sind mit [speichern] bestätigen.
  • Seite 62 12 Benutzerverwaltung SMA Solar Technology AG 12 Benutzerverwaltung 12.1 Benutzergruppen Wenn Sie Anlagenadministrator sind, können Sie im Sunny Portal weitere Benutzer anlegen, damit diese Zugang zu Ihrer Sunny Portal-Anlage haben. Sie können Benutzern verschiedene Rollen zuordnen. Die Rollen unterscheiden sich in den Rechten, die die Benutzer in Ihrer Sunny Portal-Anlage haben.
  • Seite 63 SMA Solar Technology AG 12 Benutzerverwaltung Rechte Rolle Benutzer Installateur Administrator Elektrische Verbraucher (EEBus-/ ✓ ✓ ✓ SEMP-Geräte) hinzufügen und konfi- gurieren Sunny Home Manager austauschen − ✓ ✓ Sunny Home Manager löschen − ✓ ✓ Sunny Home Manager der Anlage −...
  • Seite 64 12 Benutzerverwaltung SMA Solar Technology AG 12.4 Benutzerrechte oder Benutzerinformation ändern Vorraussetzungen: ☐ Sie sind Administrator der Anlage. Vorgehen: 1. Über Konfiguration zu Benutzerverwaltung navigieren. 2. Über in der Zeile des Benutzers, dessen Rechte angepasst werden müssen, die Einstellungsoption starten.
  • Seite 65 SMA Solar Technology AG 13 Fehlerbehebung 13 Fehlerbehebung 13.1 Fehlermeldungen am Sunny Home Manager LED-Zustand Ursache und Abhilfe Status LED: aus Der Sunny Home Manager ist nicht mit Spannung versorgt. Abhilfe: • Den Sunny Home Manager mit Spannung versorgen --- FEHLENDER LINK ---.
  • Seite 66 13 Fehlerbehebung SMA Solar Technology AG 13.2 Probleme bei der Registrierung mit dem Anlagen- Setup-Assistent 13.2.1 Der Sunny Home Manager wird mit dem eingegebenen Identifizierungs- und Registrierungsschlüssel nicht gefunden Der Anlagen-Setup-Assistent findet keinen Sunny Home Manager mit dem eingegebenen Identifizierungs- und Registrierungsschlüssel.
  • Seite 67 Router angeschlossen ist, mit Spannung versorgt ist und trotzdem alle LEDs aus sind, Service kontaktieren. Das SMA Gerät nicht korrekt an den Router an- • Sicherstellen, dass das SMA Gerät korrekt geschlossen oder nicht mit Spannung versorgt. an den Router angeschlossen ist und mit Spannung versorgt ist (siehe Dokumentation des SMA Geräts).
  • Seite 68 Verbindung zum SMA Gerät aufge- baut werden. 13.2.3 Neue Geräte werden im Anlagen-Setup-Assistenten nicht aufgelistet Der Anlagen-Setup-Assistent listet keine oder nicht alle neuen SMA Geräte auf, die über Speedwire/Ethernet angeschlossen sind. Ursache Abhilfe Bei dem im Netzwerk eingesetzten Switch ist die •...
  • Seite 69 SMA Solar Technology AG 13 Fehlerbehebung 13.2.4 Geräte werden nur mit Warnsymbol im Anlagen-Setup Assistenten angezeigt Nachdem Sie das Anlagenpasswort eingegeben und Geräte hinzugefügt haben, werden im Anlagen-Setup-Assistent einige Geräte mit einem Warnsymbol angezeigt. Ursache Abhilfe Bei den Geräten mit Warnsymbol ist ein ande- 1.
  • Seite 70 Abhilfe Bei dem neuen Gerät kann ein anderes Pass- • Das Anlagenpasswort der bestehenden wort als das Standardpasswort 1111 oder als Anlage vorübergehend an das Passwort das Anlagenpasswort der bestehenden Anlage des neuen SMA Geräts anpassen. eingestellt sein. HM-20-ennexOS-BE-de-10 Betriebsanleitung...
  • Seite 71 SMA Solar Technology AG 13 Fehlerbehebung 13.3.3 Nach Gerätetausch werden Parameterlisten nicht aktualisiert Nach dem Geräteaustausch über den Inbetriebnahmesassistenten werden in der Parameterliste nicht die aktuellen Parameter angezeigt. Ursache Abhilfe Die neuen Parameter wurden noch nicht an das • Die Parameterliste zu einem späteren Sunny Portal powered by ennexOS übertragen.
  • Seite 72 13 Fehlerbehebung SMA Solar Technology AG 13.3.6 Die aktuelle Statusanzeige ist nicht verfügbar Im Portal wird im Bereich der AVM FRITZ!Box Smart Home Steuerung die Zeile Aktuelle Statusanzeige über: nicht angezeigt. Ursache Abhilfe Bei der Anmeldung der LED-Lampen wurde die •...
  • Seite 73 SMA Solar Technology AG 13 Fehlerbehebung 13.4.4 Der Sunny Home Manager startet nicht neu Ursache Abhilfe Das Gerät ist nicht erreichbar. • Stellen Sie die Verbindung zum Gerät her und führen Sie den Neustart erneut durch (siehe Kapitel 10.8, Seite 48). • Im Notfall können Sie den Neustart auch direkt am Sunny Home Manager auslösen:...
  • Seite 74 Die Funksteckdosen im Sunny Portal powered by ennexOS können nicht konfigurieren werden und der Betriebsmodus der Funksteckdosen kann nicht eingestellt werden. Ursache Abhilfe Sie greifen über Sunny • Nutzen Sie die SMA Energy App um die Einstellungen für den Portal powered by ennexOS Betriebsmodus zu bearbeiten. auf die Einstellungsmöglich- keiten zu.
  • Seite 75 SMA Solar Technology AG 13 Fehlerbehebung 13.5.6 Der Sunny Home Manager kann die AVM Funksteckdose nicht schalten Ursache Abhilfe In den Einstellungen der • Überprüfen Sie, ob die Einstellungen im Sunny Portal den FRITZ!Box ist festgelegt, Einstellungen zur Anmeldung der FRITZ!Box entsprechen.
  • Seite 76 1. Den Computer mit einem Netzwerkkabel an denselben Router anschließen, an den auch der Sunny Home Manager angeschlossen ist. 2. Im Download-Bereich unter www.SMA-Solar.com den Sunny Home Manager Assistant für das Betriebssystem Ihres Computers herunterladen. 3. Den Sunny Home Manager Assistant mit Doppelklick auf den Dateinamen starten.
  • Seite 77 SMA Solar Technology AG 13 Fehlerbehebung 13.7 Meldungen im Ereignismonitor 13.7.1 Meldungen zur Wirkleistungsbegrenzung 13.7.1.1 Eingespeiste Leistung überschreitet mehrfach den erlaubten Wert Ursache Abhilfe • Sicherstellen, dass der Netzeinspeisezähler korrekt konfiguriert Die Funktion Begrenzung ist (siehe Kapitel 10.3.11, Seite 45). der Wirkleistungseinspei- sung ist aktiviert, trotzdem •...
  • Seite 78 13 Fehlerbehebung SMA Solar Technology AG 13.7.1.4 Wechselrichter reagiert nicht auf Wirkleistungsbegrenzung Ursache Abhilfe Mindestens ein Wechselrich- • Sicherstellen, dass bei den PV- und Hybrid-Wechselrichtern der ter reagiert nicht auf die Vor- Parameter Betriebsart Wirkleistungsvorgabe entweder auf gabe zur Begrenzung der Wirkleistungsbegrenzung P durch Anlagensteuerung Wirkleistungseinspeisung.
  • Seite 79 SMA Solar Technology AG 13 Fehlerbehebung Ursache Abhilfe Das Gateway konnte vom • Das Gateway neu starten (siehe Anleitung des Gateways). Sunny Home Manager nicht gefunden werden. Der Sunny Home Manager • Das Gateway und den Sunny Home Manager an denselben und das Gateway befinden Switch/Router anschließen.
  • Seite 80 13 Fehlerbehebung SMA Solar Technology AG Ursache Abhilfe Das Gateway kommuniziert • Das Gateway neu starten (siehe Anleitung des Gateways). nicht korrekt mit dem Sunny Home Manager. Das Gerät kommuniziert • Prüfen, ob die Kommunikation zwischen dem Gerät und seinem nicht korrekt mit seinem Ga- Gateway funktioniert.
  • Seite 81 SMA Solar Technology AG 14 Außerbetriebnahme 14 Außerbetriebnahme 14.1 Sunny Home Manager außer Betrieb nehmen Vorgehen: 1. Sunny Home Manager von der Spannungsversorgung trennen. 2. Die Kabel entfernen und den Sunny Home Manager demontieren. 3. Sunny Home Manager von der Spannungsversorgung trennen.
  • Seite 82 < 3 W 15.2 Ausstattung Bedienung und Visualisierung über Sunny Portal powered by ennexOS Updatefunktion für den Sunny Home Manager automatisch und die angeschlossenen SMA Geräte Garantie 2 Jahre Zertifikate und Zulassungen www.SMA-Solar.com 15.3 Energiemanager Anschluss an den lokalen Router...
  • Seite 83 SMA Solar Technology AG 15 Technische Daten 15.4 Integrierte Messeinrichtung Messgenauigkeit Energiemanager Spannung: ±0,5 % Genauigkeitsklasse gemäß IEC 61557-12 Strom: ±0,5 % Bezogen auf den Messwert Spannung: ±0,5 % Wirkleistung: ±1,0 % Blindleistung: ±1,0 % Leistungsfaktor: ±1,0 % Wirkenergie: Klasse 1 Bezogen auf IEC 62053-22 bzw.
  • Seite 84 15 Technische Daten SMA Solar Technology AG Zulässiger Maximalwert für die relative Luft- 5 % bis 90 % feuchte (nicht kondensierend) Höhe über NHN 0 m bis 2000 m HM-20-ennexOS-BE-de-10 Betriebsanleitung...
  • Seite 85 SMA Solar Technology AG 16 Zubehör 16 Zubehör PV-Erzeugungszähler SMA Energy Meter bei der Verwendung von Fremd-Wechselrichtern Betriebsanleitung HM-20-ennexOS-BE-de-10...
  • Seite 86 EU (08.06.2011 L 174/88) und 2015/863/EU (31.03.2015 L 137/10) (RoHS) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden. Weiterführende Informationen zur Auffindbarkeit der vollständigen Konformitätserklärung finden Sie unter https://www.sma.de/en/...
  • Seite 87 • The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 (SI 2012/3032) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Verordnungen befinden.
  • Seite 88 www.SMA-Solar.com...
