SMA CLUSTER CONTROLLER Installationsanleitung
  1. Anleitungen
  2. Marken
  3. SMA Anleitungen
  4. Controller
  5. CLUSTER CONTROLLER
  6. Installationsanleitung
SMA CLUSTER CONTROLLER Installationsanleitung

SMA CLUSTER CONTROLLER Installationsanleitung

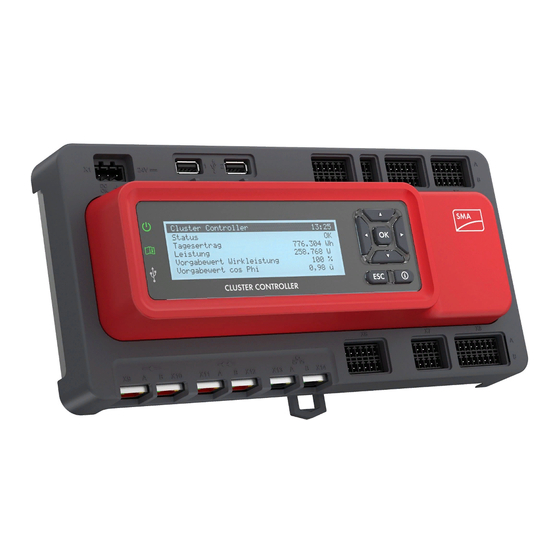

Gerät zur überwachung und steuerung von sma wechselrichtern
Vorschau ausblenden Andere Handbücher für CLUSTER CONTROLLER:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

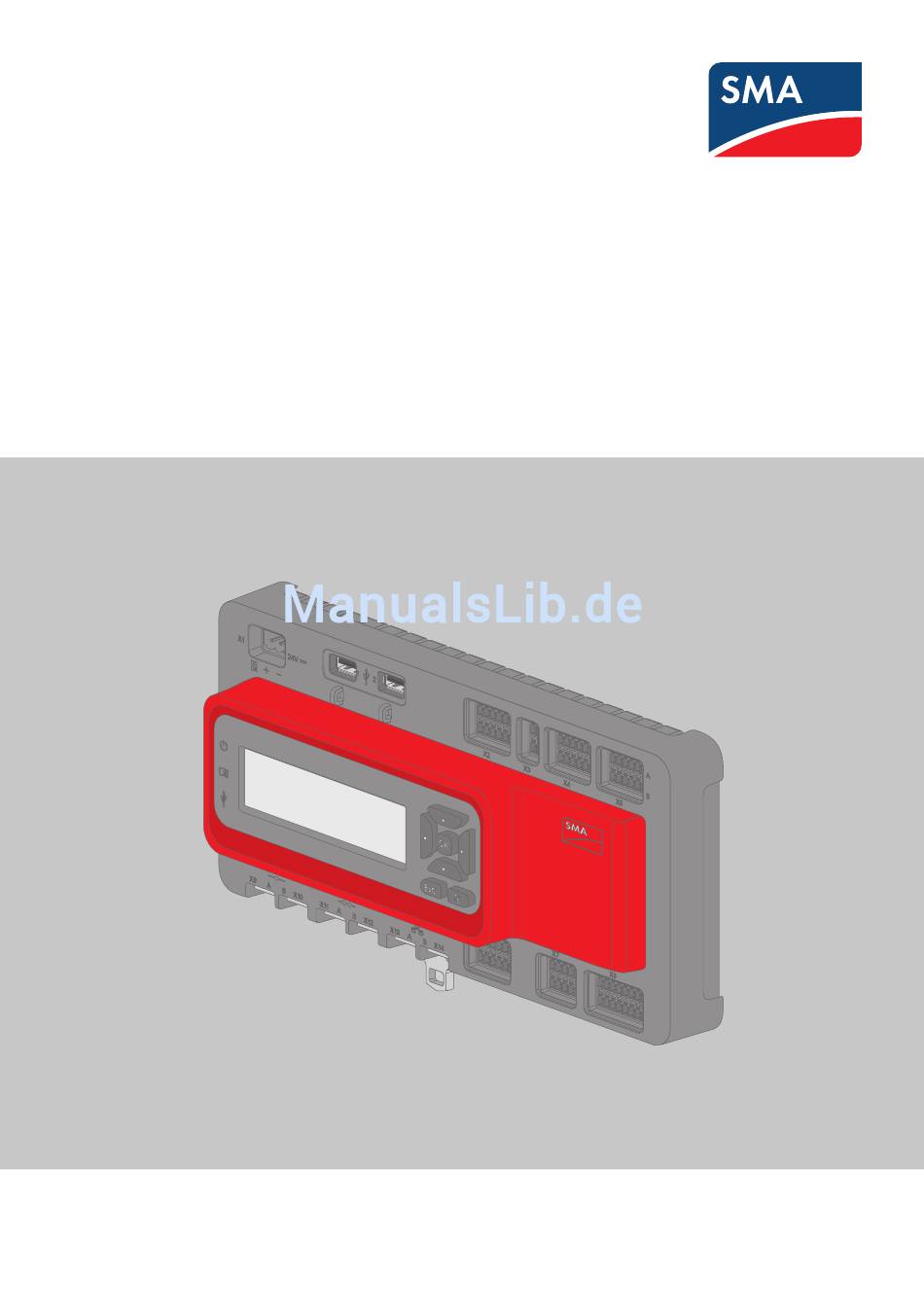

Installationsanleitung
SMA CLUSTER CONTROLLER
ClusterController-IA-de-14 | Version 1.4
DEUTSCH
