6 Anschluss
6.10.3 Weitere Sensoren anschließen
Abhängig davon ob Sie einen Einstrahlungssensor verwenden (siehe Kapitel 6.10.1), können Sie
maximal 3 Sensoren an die analogen Stromausgänge und 1 Sensor an den analogen
Spannungseingang am Anschluss X8 des Cluster Controller anschließen.
Messwertanzeige am Anschlussblock Analoger Spannungseingang 4 (AI4)
Wenn kein Sensor an den Anschlussblock Analoger Spannungseingang 4 (AI4)
angeschlossen ist, wird im Display und auf der Benutzeroberfläche des Cluster Controller für
diesen Anschlussblock dennoch ein Messwert von bis zu 2,2 V angezeigt.
• Damit bei Nichtbeschaltung am Anschlussblock Analoger Spannungseingang 4
(AI4) ein Messwert von 0 V angezeigt wird, am Anschluss X8 eine Drahtbrücke
zwischen Pin B5 und Pin B7 setzen.
Sensoren an die analogen Stromeingänge anschließen
Zusätzlich benötigtes Zubehör (nicht im Lieferumfang enthalten):
☐ Bis zu 3 Sensoren
☐ Bis zu 3 Anschlusskabel (Kabelanforderungen siehe Kapitel 6.3)
Voraussetzungen:
☐ Der Sensor muss ein Stromsignal im Bereich von 0 mA bis 20 mA ausgeben können.
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5)

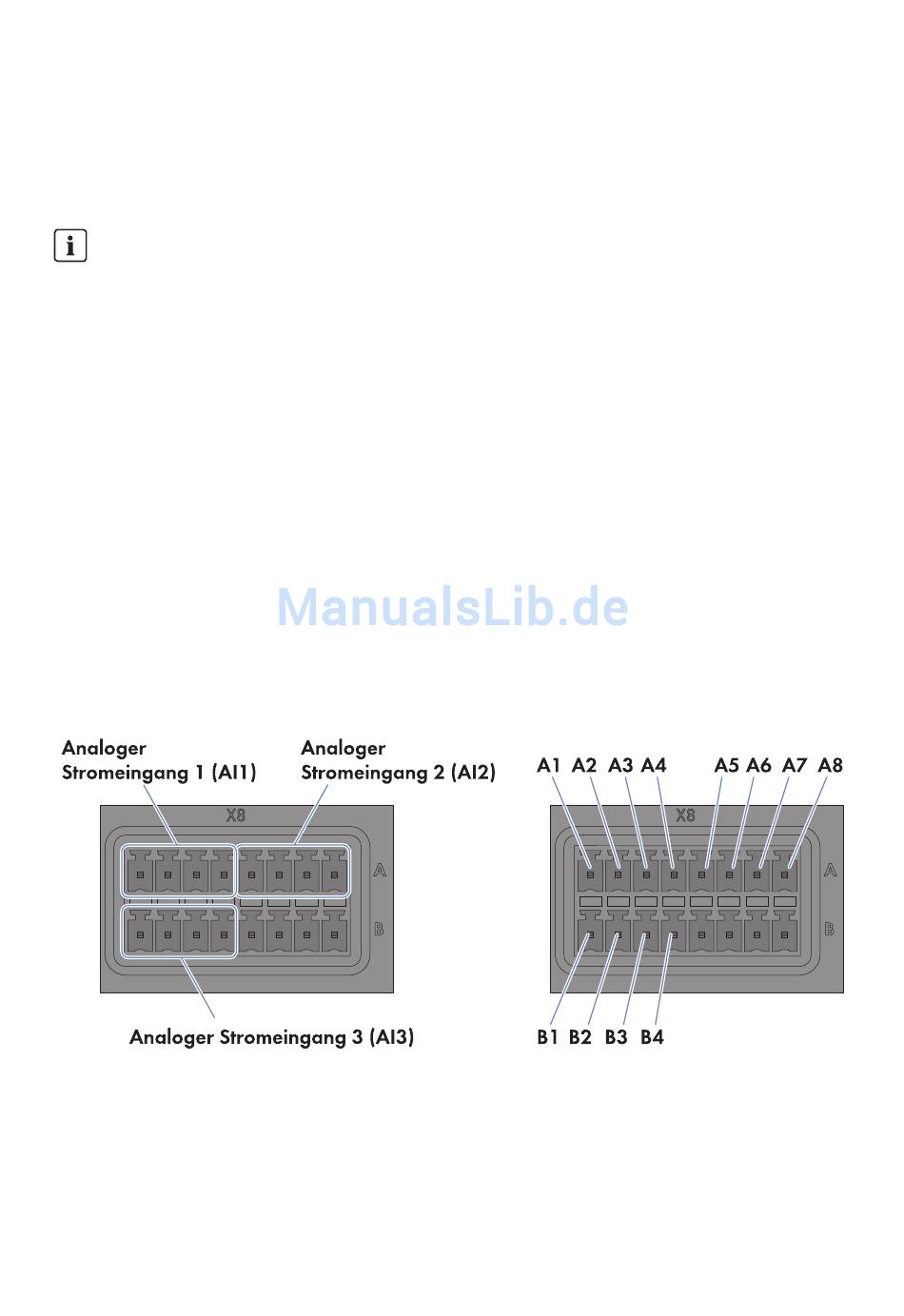

Abbildung 15: Pin-Belegung an den Anschlussblöcken Analoger Stromeingang 1 (AI1), Analoger
Stromeingang 2 (AI2) und Analoger Stromeingang 3 (AI3)
