4.4 Display

Das Display zeigt Informationen zum Cluster Controller und den angeschlossenen Geräten sowie
zum Anlagenzustand und zur Anlagenkonfiguration an. Der Display‑Kontrast ist einstellbar (siehe
Bedienungsanleitung des Cluster Controller). Die Display‑Sprachen sind Deutsch und Englisch. Die
Display‑Sprache wird über die Benutzeroberfläche des Cluster Controller geändert (siehe
Bedienungsanleitung des Cluster Controller).

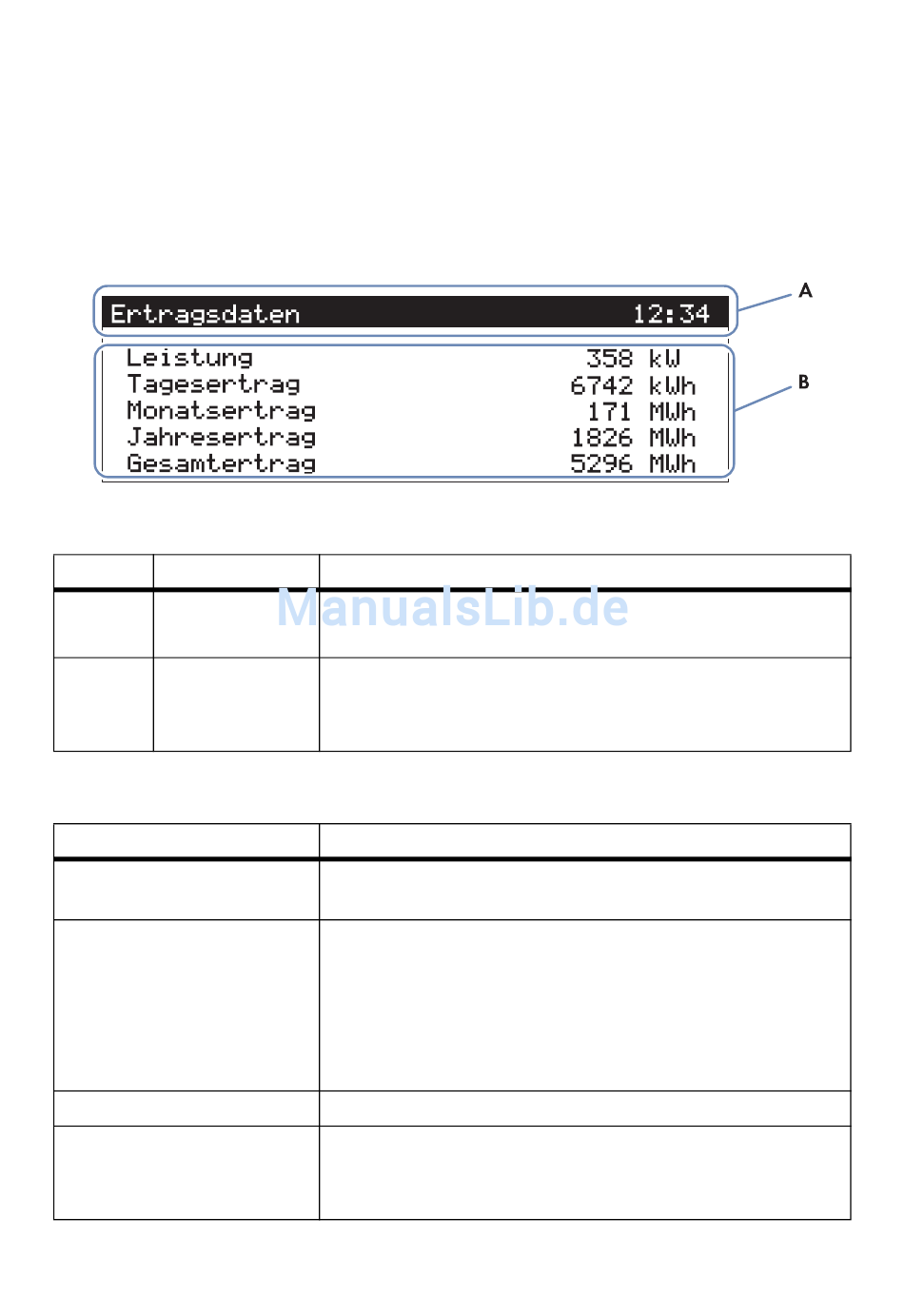

Abbildung 6: Display des Cluster Controller (Beispiel)
Position Bezeichnung
A Titelzeile
B Datenzeilen
Übersicht der Display‑Ansichten
Display‑Ansicht
Startansicht
Anlagenübersicht
Ertragsdaten
Anlagenzustand
Installationsanleitung
Erklärung
Zeigt den Titel der Display‑Ansicht an
Die Anlagenzeit wird immer angezeigt.
Zeigt Text und Zahlenwerte an
Die Zahlenwerte für Mess‑ oder Ertragsdaten werden mit
Einheiten angezeigt.
Erklärung
Wird beim Start des Cluster Controller angezeigt und zeigt u. a.
die aktuelle Firmware‑Version des Cluster Controller an
Zeigt den Anlagenzustand, den aktuellen Tagesertrag, die
Anlagenleistung und die aktuellen Vorgaben zur Wirkleistung und
zur Blindleistung an
Wenn innerhalb von 5 Minuten keine Taste des Tastenfelds
gedrückt wurde, wechselt der Cluster Controller zur
Display‑Ansicht Anlagenübersicht.
Zeigt die Ertragsdaten der Anlage an
Zeigt den aktuellen Anlagenzustand an
Dabei werden die Anzahl der vom Cluster Controller erkannten
Wechselrichter und der Status der Wechselrichter angezeigt.
