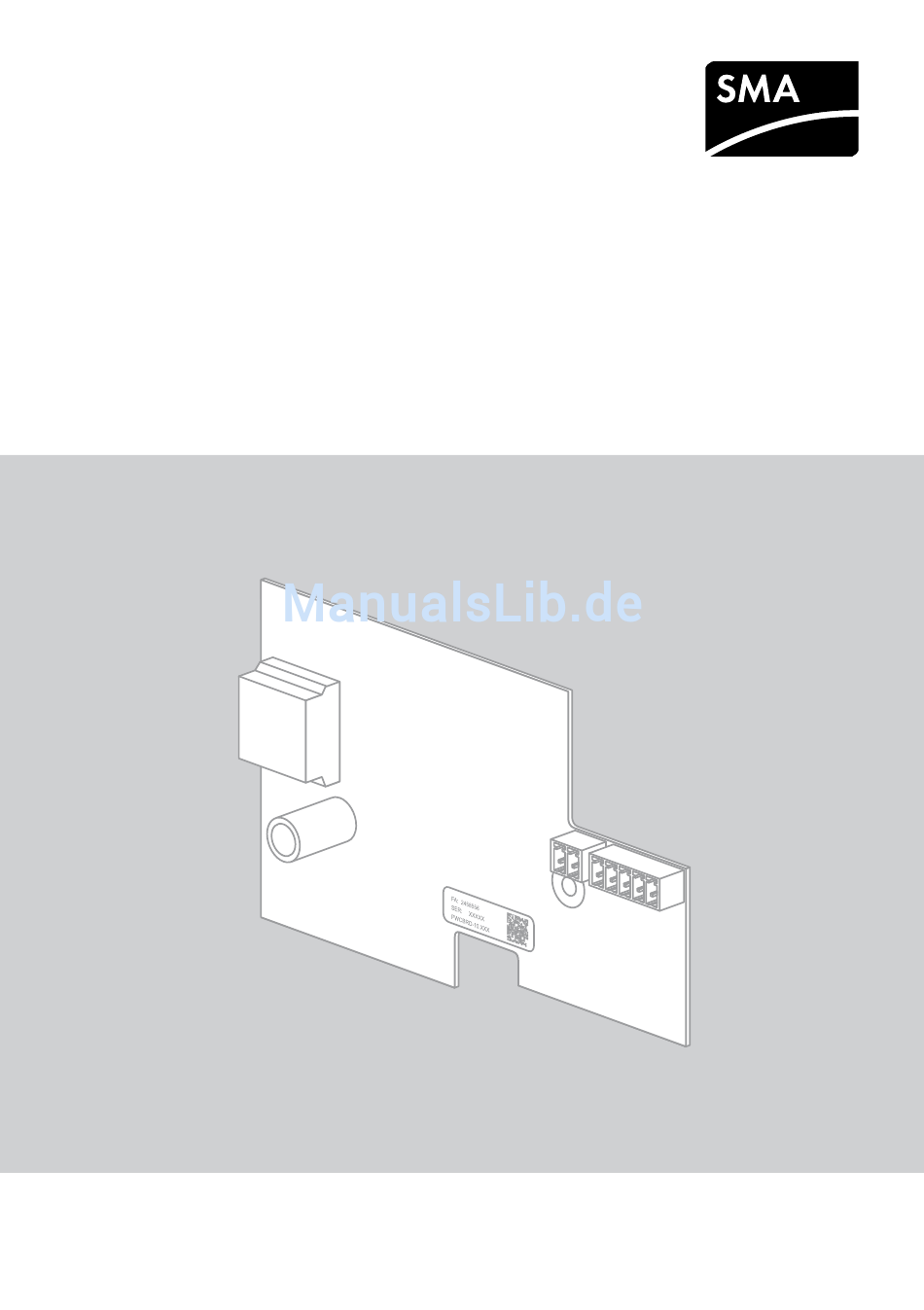

SMA POWER CONTROL MODULE Installationsanleitung
Vorschau ausblenden Andere Handbücher für POWER CONTROL MODULE:

Werbung

Installationsanleitung
SMA POWER CONTROL MODULE
PWCBRD-10-IA-de-14 | 98-123200.01 | Version 1.4
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SMA POWER CONTROL MODULE

  • Seite 1 Installationsanleitung SMA POWER CONTROL MODULE PWCBRD-10-IA-de-14 | 98-123200.01 | Version 1.4 DEUTSCH...
  • Seite 2: Rechtliche Bestimmungen

    ® Die BLUETOOTH Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch die SMA Solar Technology AG erfolgt unter Lizenz. ® Modbus ist ein eingetragenes Warenzeichen der Schneider Electric und ist lizensiert durch die Modbus Organization, Inc.
  • Seite 3: Inhaltsverzeichnis

    4 Produktbeschreibung....... . . 11 4.1 SMA Power Control Module ....... 11 4.2 Typenschild .
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG PWCBRD-10-IA-de-14 Installationsanleitung...
  • Seite 5: Hinweise Zu Diesem Dokument

    SMA Solar Technology AG 1  Hinweise zu diesem Dokument 1 Hinweise zu diesem Dokument 1.1 Gültigkeitsbereich Dieses Dokument gilt für den Gerätetyp „PWCBRD-10“ (SMA Power Control Module) ab Hardware-Version A1. 1.2 Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen:...
  • Seite 6: Auszeichnungen

    • Schaltfläche oder Taste, die • [Weiter] wählen. Taste] Sie wählen oder drücken sollen 1.6 Nomenklatur Vollständige Benennung Benennung in diesem Dokument ® Bluetooth SMA BLUETOOTH Wireless Technology SMA Power Control Module Modul Sunny Tripower, Windy Tripower Wechselrichter PWCBRD-10-IA-de-14 Installationsanleitung...
  • Seite 7: Sicherheit

    2  Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das SMA Power Control Module ist eine Multifunktionsschnittstelle, welche die Umsetzung von Netzsystemdienstleistungen für 1 Wechselrichter ermöglicht. Das Modul ist als Nachrüstsatz oder vormontiert im Wechselrichter erhältlich. Auch nach dem Einbau des Produkts bleibt die Normkonformität des Wechselrichters weiterhin bestehen.
  • Seite 8: Sicherheitshinweise

    2  Sicherheit SMA Solar Technology AG 2.2 Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise.
  • Seite 9: Unterstützte Produkte

    SMA Solar Technology AG 2  Sicherheit 2.3 Unterstützte Produkte SMA Wechselrichter Das Modul darf ausschließlich in folgende Wechselrichter ab der angegebenen Wechselrichter-Firmware-Version eingebaut werden: Sunny Tripower ab Wechselrichter-Firmware-Version • STP 5000TL-20 2.51.05.R • STP 6000TL-20 • STP 7000TL-20 • STP 8000TL-20 •...
  • Seite 10: Lieferumfang

    Wenn das Modul bereits werkseitig in den Wechselrichter eingebaut ist, befinden sich nur noch die Bestandteile im Lieferumfang, die für den elektrischen Anschluss notwendig sind. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung SMA Power Control Module* 5-poliger Stecker 2-poliger Stecker** M4x10 Schraube* Kunststoff-Distanzstück* Metall-Distanzstück* Zweiloch-Kabeltülle für Kabelverschraubung M25**...
  • Seite 11: Produktbeschreibung

    4  Produktbeschreibung 4 Produktbeschreibung 4.1 SMA Power Control Module Das SMA Power Control Module ist eine Multifunktionsschnittstelle, welche die Umsetzung von Netzsystemdienstleistungen für 1 Wechselrichter ermöglicht. Für die Umsetzung der Netzsystemdienstleistungen empfängt das Modul die Vorgaben des Netzbetreibers über einen Rundsteuerempfänger.
  • Seite 12: Typenschild

    Produkts. Abbildung 3: Aufbau des Typenschilds (Beispiel) Position Bezeichnung Erklärung Nummer des Fertigungsauftrags ‒ Hardware-Version ‒ Gerätetyp Seriennummer Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Fragen an die SMA Service Line. PWCBRD-10-IA-de-14 Installationsanleitung...
  • Seite 13: Elektrischer Anschluss

    SMA Solar Technology AG 5  Elektrischer Anschluss 5 Elektrischer Anschluss 5.1 Montageposition und Kabelweg Abbildung 4: Montageposition und Kabelweg im Wechselrichter bei geöffnetem Gehäusedeckel Position Bezeichnung Löcher zum Einstecken der Kunststoff-Distanzstücke Kabelweg Loch zum Einschrauben des Metall-Distanzstücks Buchse zum Aufstecken des Moduls...
  • Seite 14: Modul Einbauen

    5  Elektrischer Anschluss SMA Solar Technology AG 5.2 Modul einbauen Beschädigung des Wechselrichters durch elektrostatische Entladung Bauteile im Inneren des Wechselrichters können durch elektrostatische Entladung irreparabel beschädigt werden. • Erden Sie sich, bevor Sie ein Bauteil des Wechselrichters berühren. Vorgehen: 1.
  • Seite 15: Rundsteuerempfänger Anschließen

    SMA Solar Technology AG 4. Das Modul in den Wechselrichter einsetzen. Dazu den Stecker auf der Unterseite des Moduls in die Buchse stecken und die Distanzstücke durch die Löcher im Modul führen. 5. Das Modul mit der Schraube M4x10 und einem Torx-Schraubendreher (T 20) festschrauben (Drehmoment: 1,5 Nm).
  • Seite 16 5  Elektrischer Anschluss SMA Solar Technology AG PWCBRD-10-IA-de-14 Installationsanleitung...
  • Seite 17 über den 12 V-Ausgang des Moduls versorgt wird. SMA Power Control Module und Multifunktionsrelais im Wechselrichter parallel betreiben • Wenn Sie das SMA Power Control Module und das Multifunktionsrelais parallel betreiben möchten, sicherstellen, dass an das Multifunktionsrelais maximal 30 V DC oder 25 V AC angeschlossen sind.
  • Seite 18 5  Elektrischer Anschluss SMA Solar Technology AG 8. Die Schutzabdeckung des Multifunktionsrelais abnehmen und das Kabel durch die Öffnung in der Schutzabdeckung führen. Lebensgefahr durch unter Spannung stehende Kabel Wenn sich eine Ader, z. B. L1, L2 oder L3 aus der AC-Klemme löst und z. B. das Anschlusskabel des Rundsteuerempfängers berührt, steht das Anschlusskabel unter Spannung.
  • Seite 19: Hinweise Zur Konfiguration Des Moduls

    SMA Solar Technology AG 5  Elektrischer Anschluss 13. Den Wechselrichter wieder in Betrieb nehmen (siehe Installationsanleitung des Wechselrichters). 5.4 Hinweise zur Konfiguration des Moduls Die Reduzierung der Wirkleistung auf einen der 16 eingestellten Werte wird innerhalb von 5 Sekunden im Wechselrichter umgesetzt. Die Netztrennung ist innerhalb von 2 Sekunden möglich. Um eine Eingangskombination zu sperren, muss im Kommunikationsprodukt der Wert -1 % eingestellt werden (siehe Tabelle auf Seite 16).
  • Seite 20: Fehlersuche

    6  Fehlersuche SMA Solar Technology AG 6 Fehlersuche Problem Ursache und Abhilfe Der Wechselrichter mit Modul wird nicht Der Wechselrichter mit Modul ist nicht in Betrieb in Sunny Explorer angezeigt. genommen. Abhilfe: • Den Wechselrichter mit Modul in Betrieb nehmen (siehe Installationsanleitung des Wechselrichters).
  • Seite 21: Außerbetriebnahme

    SMA Solar Technology AG 7  Außerbetriebnahme 7 Außerbetriebnahme 7.1 Modul ausbauen Beschädigung des Wechselrichters durch elektrostatische Entladung Bauteile im Inneren des Wechselrichters können durch elektrostatische Entladung irreparabel beschädigt werden. • Erden Sie sich, bevor Sie ein Bauteil berühren. Vorgehen: Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters An den spannungsführenden Bauteilen des Wechselrichters liegen hohe Spannungen an.
  • Seite 22: Modul Für Versand Verpacken

    7  Außerbetriebnahme SMA Solar Technology AG 5. Schraube M4x10, mit der das Modul im Wechselrichter befestigt ist, mit einem Torx-Schraubendreher (T 20) lösen. 6. Das Modul aus dem Wechselrichter herausnehmen. Die Distanzstücke verbleiben im Wechselrichter. 7. Den Wechselrichter schließen und wieder in Betrieb nehmen (siehe Installationsanleitung des Wechselrichters).
  • Seite 23: Technische Daten

    SMA Solar Technology AG 8  Technische Daten 8 Technische Daten Eingänge Rundsteuerempfänger 4 digitale Eingänge S0-Schnittstelle keine Funktion Spannungsversorgung Spannungsversorgung Über den Wechselrichter Allgemeine Daten Maße (Breite x Höhe x Tiefe) 127 mm x 77 mm x 39 mm Gewicht 55 g...
  • Seite 24: Kontakt

    9  Kontakt SMA Solar Technology AG 9 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Wechselrichter: – Seriennummer – Firmware-Version – Gegebenenfalls länderspezifische Sondereinstellungen •...
