6 Anschluss
Modultemperatursensor anschließen
Zusätzlich benötigtes Zubehör (nicht im Lieferumfang enthalten):
☐ 1 Modultemperatursensor
☐ 1 Anschlusskabel (Kabelanforderungen siehe Kapitel 6.3)
Voraussetzungen:
☐ Der Sensor muss einen PT100‑Messwiderstand oder einen PT1000‑Messwiderstand haben.
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.5).

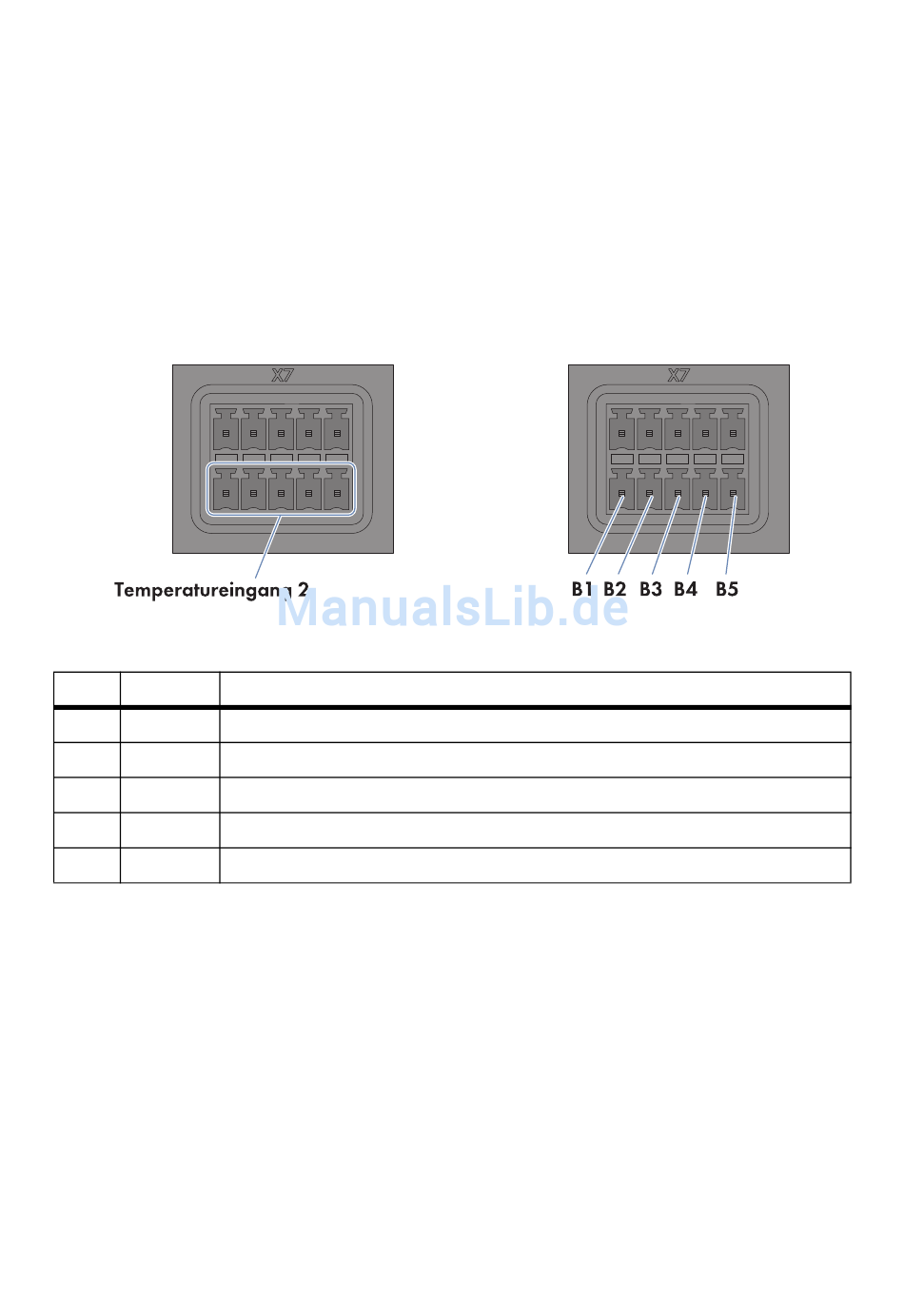

Abbildung 14: Pin-Belegung am Anschlussblock Temperatureingang 2
Pin Signal
B1 GND
B2 I+
B3 V+
B4 V −
B5 I −
1. Das Anschlusskabel an den Modultemperatursensor anschließen (siehe Anleitung des
Herstellers). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben
notieren.
2. Das Anschlusskabel an den 5‑poligen Stecker anschließen:
• Die Leitereinführung 1 mit einem Schraubendreher entriegeln und die Ader der Aderleitung
in die Leitereinführung stecken.
• Bei Anschluss in Zweileitertechnik die Leitereinführungen 3 und 4 mit einem
Schraubendreher entriegeln und die Adern des Anschlusskabels in die Leitereinführungen
stecken. Dabei die Pin‑Belegung beachten.
• Bei Anschluss in Vierleitertechnik die Leitereinführungen 2, 3, 4 und 5 mit einem
Schraubendreher entriegeln und die Adern des Anschlusskabels in die Leitereinführungen
stecken. Dabei die Pin‑Belegung beachten.
42 ClusterController-IA-de-10
Erklärung
Schirmmasse
Stromeingang
Spannungseingang
Spannungsrückführung
Stromrückführung
