6 Anschluss
Anschlussblock
Analoger Stromausgang 1 (AO1)
Rückmeldung der aktuellen
Wirkleistungsbegrenzung
Analoger Stromausgang 2 (AO2)
Rückmeldung der aktuellen
Blindleistungsvorgabe
Interpretation der Signalstärke als Prozentwert der Wirkleistungsbegrenzung
Die Stärke des rückgemeldeten Signals entspricht dem Prozentwert, auf den die Wirkleistung der
Wechselrichter in der Anlage aktuell begrenzt wurde.

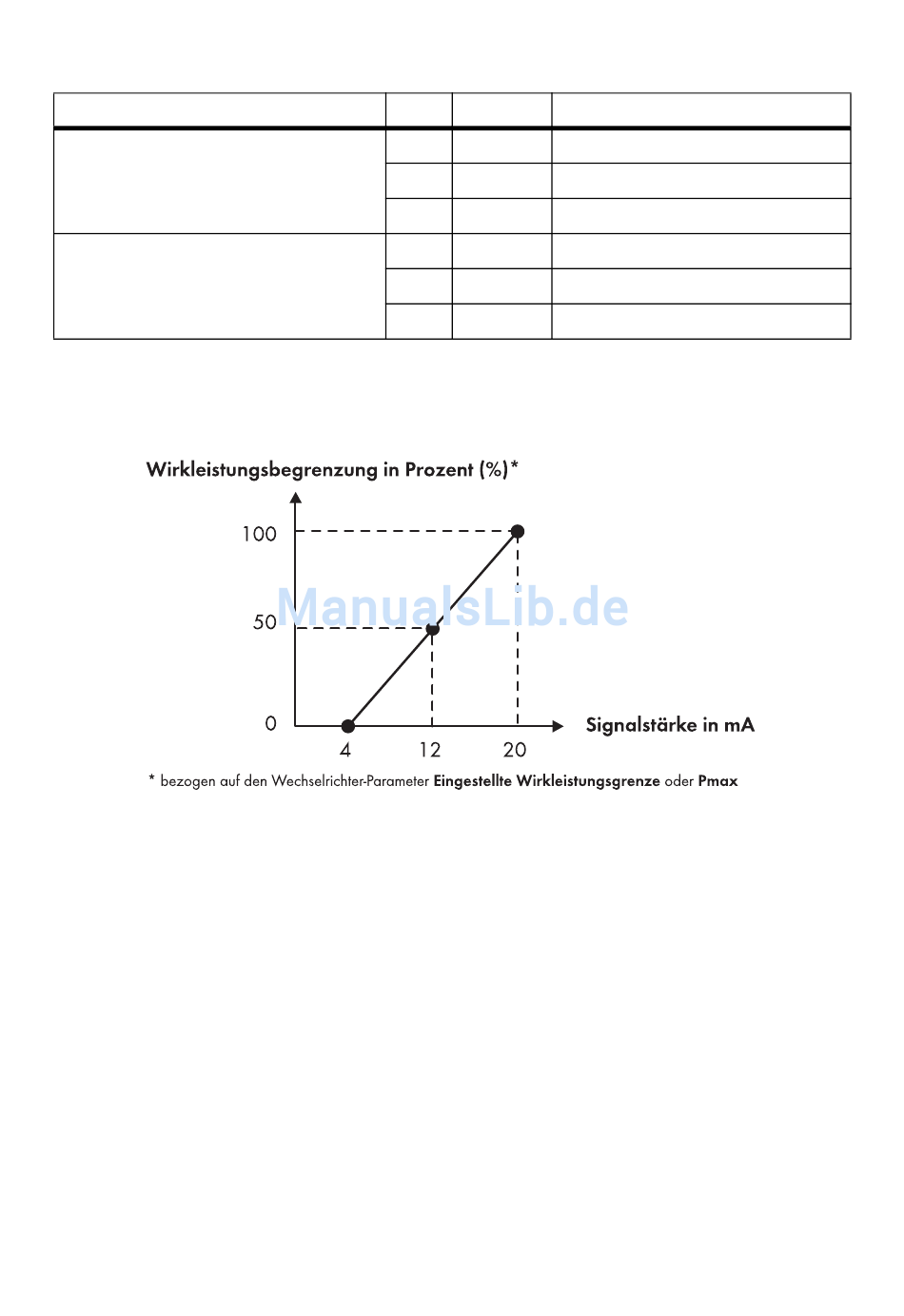

Abbildung 23: Interpretation der Signalstärke als Prozentwert der Wirkleistungsbegrenzung bezogen auf den
Wechselrichter‑Parameter Eingestellte Wirkleistungsgrenze oder Pmax
56
ClusterController-IA-de-10
Pin
Signal
Erklärung
A1
I+
Stromausgang
A2
I −
Stromrückführung
A3
GND
Schirmmasse
A4
I+
Stromausgang
A5
I −
Stromrückführung
A6
GND
Schirmmasse
SMA Solar Technology AG
Installationsanleitung
