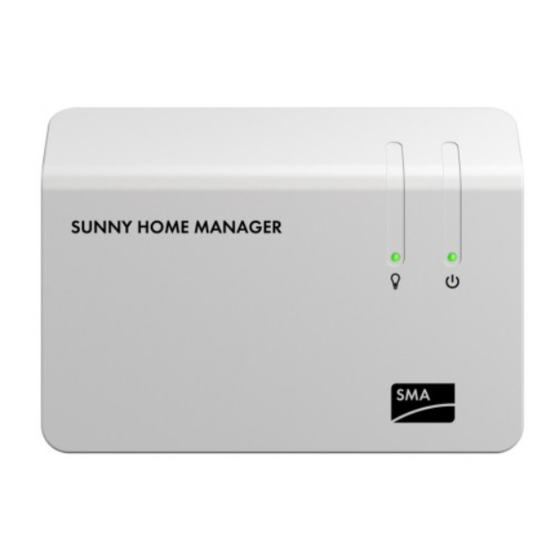

SMA Sunny Home Manager Installationsanleitung
  1. Anleitungen
  2. Marken
  3. SMA Anleitungen
  4. Steuergeräte
  5. Sunny Home Manager
  6. Installationsanleitung

SMA Sunny Home Manager Installationsanleitung

Vorschau ausblenden Andere Handbücher für Sunny Home Manager:
Inhaltsverzeichnis

Werbung

Quicklinks

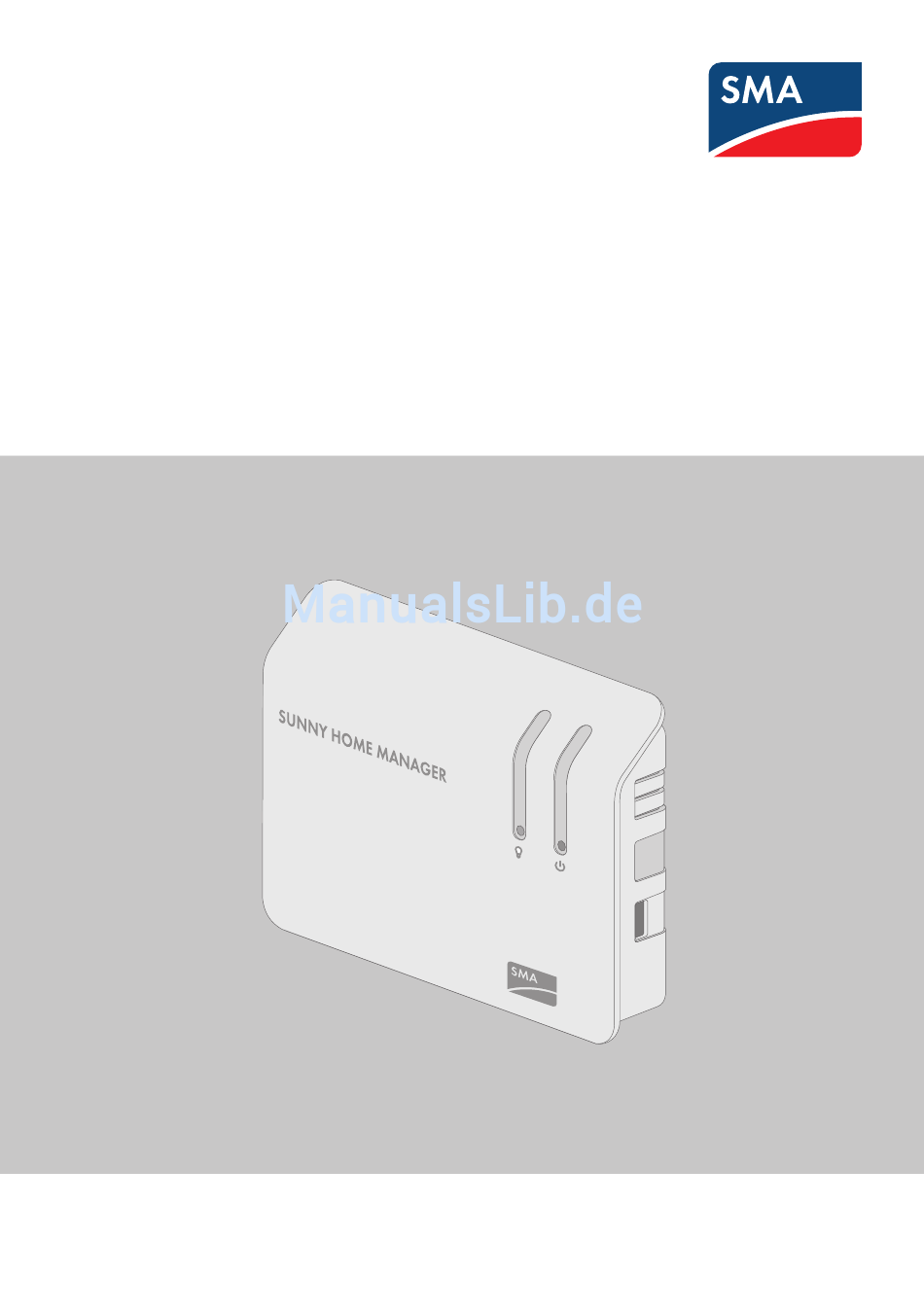

Installationsanleitung
SUNNY HOME MANAGER
HoMan-IA-de-19 | Version 1.9
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA Sunny Home Manager

Inhaltszusammenfassung für SMA Sunny Home Manager

  • Seite 1 Installationsanleitung SUNNY HOME MANAGER HoMan-IA-de-19 | Version 1.9 DEUTSCH...

  • Seite 2: Rechtliche Bestimmungen

    Die aktuellen Garantiebedingungen können Sie im Internet unter www.SMA-Solar.com herunterladen. Software-Lizenzen Die Lizenzen für die eingesetzten Software-Module sind in der Software des Sunny Home Manager enthalten. Sie finden die Lizenzen nach Anschluss des Sunny Home Manager mit einem Webbrowser unter der folgenden Adresse: http://IP-Addresse/legal_notices.txt. Die IP-Adresse (z. B.

  • Seite 3: Inhaltsverzeichnis

    Montage und Inbetriebnahme vorbereiten......34 Plugwise-Geräte in Betrieb nehmen ..........34 BLUETOOTH Kommunikation vorbereiten........34 5.2.1 BLUETOOTH PV-Anlage in Betrieb nehmen......... 34 5.2.2 NetID am Sunny Home Manager einstellen........ 35 5.2.3 NetID an der SMA Funksteckdose einstellen....... 35 Speedwire-Kommunikation vorbereiten ..........36 Installationsanleitung HoMan-IA-de-19...
  • Seite 4 Voraussetzungen für die Montage der SMA Funksteckdose..39 BLUETOOTH Verbindung am vorgesehenen Montageort prüfen .. 39 Sunny Home Manager montieren ............ 39 6.4.1 Sunny Home Manager an der Wand montieren ......39 6.4.2 Sunny Home Manager auf der Hutschiene montieren....40 Anschluss ................... 41 Übersicht des Anschlussbereichs............
  • Seite 5 10.4 Sunny Home Manager Assistant verwenden........72 10.5 Fehler beim Sunny Home Manager Assistant ........73 10.6 Sunny Home Manager zurücksetzen ..........74 10.7 Nach dem Zurücksetzen den Sunny Home Manager wieder der Sunny Portal-Anlage zuordnen............75 10.8 SMA Funksteckdose auf Werkseinstellungen zurücksetzen .... 76 11 Außerbetriebnahme ..............

  • Seite 6: Hinweise Zu Diesem Dokument

    SMA Solar Technology AG Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für folgende Produkte: • HM-BT-10.GR2 (Sunny Home Manager) ab Software-Paket 1.12 • BT-SOCKET-10 (SMA Funksteckdose) ab Firmware-Version 12.12.113.R • Plugwise-Stretch ab der Firmware-Version 2.7.7 • Plugwise-App ab der Firmware-Version 1.7.64 •...

  • Seite 7: Symbole

    SMA Solar Technology AG 1 Hinweise zu diesem Dokument Symbole Symbol Erklärung Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Verletzung führt Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Verletzung führen kann Warnhinweis, dessen Nichtbeachtung zu einer leichten oder mittle- ren Verletzung führen kann...
  • Seite 8 1 Hinweise zu diesem Dokument SMA Solar Technology AG Vollständige Benennung Benennung in diesem Dokument ® ® SMA BLUETOOTH Repeater, SMA BLUETOOTH BLUETOOTH Repeater Repeater Outdoor ® Sunny WebBox, Sunny WebBox mit BLUETOOTH Sunny WebBox Wireless Technology ® SMA BLUETOOTH...

  • Seite 9: Sicherheit

    Das Produkt ist ausschließlich für den Einsatz im Innenbereich geeignet. Der Sunny Home Manager darf ausschließlich mit unterstützten Produkten verwendet werden. Setzen Sie den Sunny Home Manager nicht in Anlagen ein, in denen sich eine Sunny WebBox befindet. Setzen Sie das Produkt ausschließlich nach den Angaben der beigefügten Dokumentationen und gemäß...

  • Seite 10: Kompatible Funksteckdosen Für Das Sma Smart Home

    Das Typenschild muss dauerhaft am Produkt angebracht sein. Kompatible Funksteckdosen für das SMA Smart Home Ab Firmware Version 1.12 unterstützt der Sunny Home Manager auch Funksteckdosen aus dem Hausautomationssystem der Firma Plugwise. Informationen zur bestimmungsgemäßen Verwendung des jeweiligen Produkts finden Sie in der Dokumentation des Herstellers.
  • Seite 11 SMA Solar Technology AG 2 Sicherheit Beschädigung des Produkts durch Kondenswasser Wenn das Produkt von einer kalten Umgebung in eine warme Umgebung gebracht wird, kann sich im Produkt Kondenswasser bilden. • Bei großen Temperaturunterschieden mit dem Anschluss der Spannungsversorgung warten, bis das Produkt Raumtemperatur erreicht hat.

  • Seite 12: Unterstützte Produkte

    Kommunikationsstörungen kommen. Der Sunny Home Manager unterstützt maximal 24 Geräte. Als Geräte gelten alle Komponenten, die Daten mit dem Sunny Home Manager austauschen, d. h. SMA Wechselrichter, Funksteckdosen, Sunny SensorBox und direkt steuerbare Verbraucher. Der Plugwise-Stretch, das SMA Energy Meter, D0-Zähler und S0-Zähler gelten nicht als Geräte.
  • Seite 13 SMA Solar Technology AG 2 Sicherheit SMA Geräte SMA Wechselrichter SMA Wechselrichter ab Wechselrichter- Firmware-Version SB 1.5 2.03.01.R SB 2.5 SB 3600SE-10 2.3.35.R SB 5000SE-10 SB 3000TL-20 3.01.00.R* SB 3600TL-20 3.25.01.R* SB 4000TL-20 3.01.02.R* SB 5000TL-20 SB 3000TL-21 2.00.00.R* SB 4000TL-21 SB 5000TL-21...
  • Seite 14 Keine Unterstützung des Sunny Boy 240 und des Sunny Multigate Die Verwendung von Sunny Boy 240 und Sunny Multigate in Anlagen mit Sunny Home Manager ist nicht vorgesehen. Obwohl der Sunny Home Manager das Sunny Multigate erfassen kann, ist die Nutzung des Sunny Home Managers zur Konfiguration dieser Wechselrichter nicht empfohlen.
  • Seite 15 SMA Software • SMA Connection Assist (kostenlos erhältlich im Download-Bereich unter www.SMA-Solar.com) Weitere Kompatible Geräte • Plugwise-Stretch ab Firmware-Version 2.7.7 (kompatibel ab Sunny Home Manager Firmware- Version 1.12.) • bei Verwendung des geeigneten Plugwise-Stretch sind Plugwise-Funksteckdosen Circle, Circle+ und Sting sowie Sting+ im SMA Smart Home verwendbar.

  • Seite 16: Geräte Anderer Hersteller

    ☐ Die Leistungsabgabe der Wechselrichter muss über ein separates SMA Energy Meter erfasst werden. ☐ Das SMA Energy Meter muss im Sunny Portal als PV-Erzeugungszähler konfiguriert sein (für Informationen zur Konfiguration der Energiezähler siehe Bedienungsanleitung "Sunny Home Manager im Sunny Portal").
  • Seite 17 Direkt steuerbare Verbraucher Bislang sind folgende Haushaltsgeräte mit dem Energiemanagement-Datenprotokoll ausgestattet und im Rahmen des SMA Smart Home getestet (Stand: Juni 2015, weitere Geräte in Vorbereitung). • Stiebel Eltron Wärmepumpen in Verbindung mit dem Stiebel Eltron ISG web und dem EMI Software Modul: –...

  • Seite 18: Lieferumfang

    3 Lieferumfang SMA Solar Technology AG Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Lieferumfang des Sunny Home Managers Abbildung 1: Bestandteile des Lieferumfangs...

  • Seite 19: Produktbeschreibung

    Sunny Home Manager 4.1.1 Funktionen Der Sunny Home Manager ist ein Gerät zur Überwachung von PV-Anlagen und zur Verbrauchersteuerung in Haushalten mit PV-Anlage. Dabei hat der Sunny Home Manager folgende Aufgaben: • Auslesen von Energiezählerdaten und Daten von SMA Geräten mit BLUETOOTH oder Speedwire-Kommunikationsschnittstelle und von Plugwise-Funksteckdosen •...

  • Seite 20: Anlagenüberwachung Und Parametrierung Über Sunny Portal

    BLUETOOTH oder Speedwire-Kommunikationsschnittstelle und von Plugwise Funksteckdosen/Funkschaltern Der Sunny Home Manager liest die Daten der verbundenen Energiezähler und SMA Geräte aus. Mit den Energiezählern ist der Sunny Home Manager über Netzwerkkabel verbunden. Der Sunny Home Manager steuert die SMA Funksteckdosen über eine drahtlose BLUETOOTH Verbindung.
  • Seite 21 Die Messdaten für PV-Erzeugung, Netzeinspeisung und Netzbezug erhält der Sunny Home Manager über die installierten Energiezäh- ler (S0, D0 oder SMA Energy Meter) oder direkt von den Wechsel- richtern über die Datenverbindung. Steuerung von Funksteckdo- Der Sunny Home Manager kann gezielt elektrische Verbraucher ein- und ausschalten, die an Funksteckdosen angeschlossen sind.
  • Seite 22 SMA Solar Technology AG Funktion Erklärung Direkte Steuerung von Gerä- Der Sunny Home Manager kann Geräte über ein von SMA Solar ten über ein Datenaus- Technology AG definiertes Datenaustauschprotokoll steuern, indem tauschprotokoll er mit den Geräten direkt oder über ein entsprechendes Gateway per Ethernet kommuniziert.

  • Seite 23: Begrenzung Der Wirkleistungseinspeisung

    Netzbetreiber, ob eine dauerhafte Begrenzung der Wirkleistungseinspeisung erforderlich ist und ob Sie den Sunny Home Manager zu diesem Zweck einsetzen dürfen (Herstellererklärung "Einspeisemanagement nach EEG 2012 mit Sunny Home Manager (SHM) von SMA" verfügbar unter http://www.SMA-Solar.com). Der Sunny Home Manager überwacht mit Hilfe eines SMA Energy Meters oder eines geeigneten Netzeinspeisezählers die Wirkleistung, die ins öffentliche...

  • Seite 24: Typenschild

    4 Produktbeschreibung SMA Solar Technology AG 4.1.2 Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild befindet sich auf der Rückseite des Produkts. Sie können folgende Daten vom Typenschild ablesen: • Seriennummer (Serial Number) • Registrierungsschlüssel (Registration ID) • Baugruppenname (Type) •...

  • Seite 25: Leds

    Der Haushalt bezieht ausschließlich Strom aus dem öffentlichen Stromnetz. Status-LED LED-Zustand Erklärung Grün leuchtend Der Sunny Home Manager ist mit den Geräten der PV-Anlage und mit dem Sunny Portal verbunden. Weitere Zustände der Status-LED sind im Kapitel "Fehlersuche" beschrieben (siehe Kapitel 10, Seite 61 Installationsanleitung HoMan-IA-de-19...

  • Seite 26: Bluetooth Led

    Die Datenübertragungsrate beträgt bis zu 10 Mbit/s 4.1.4 Systemvoraussetzungen Vom Sunny Home Manager Assistant unterstützte Betriebssysteme: • Microsoft Windows 8 • Microsoft Windows 7 • Microsoft Windows Vista • Linux mit Betriebssystemkern ab Version 2.6.12, mit Oracle Java Runtime Environment ab Version 6 •...

  • Seite 27: Funksteckdose

    • Zweirichtungszähler für Netzeinspeisung und Netzbezug Für die Funktion Begrenzung der Wirkleistungseinspeisung ist mindestens ein Netzeinspeisezähler erforderlich (empfohlen: SMA Energy Meter). Die PV-Erzeugungsdaten erhält der Sunny Home Manager über die angeschlossenen SMA Wechselrichter oder über einen optional angeschlossenen PV-Erzeugungszähler. Anforderungen an das Netzwerkkabel: •...

  • Seite 28: Messen Des Energieverbrauchs Des Angeschlossenen Elektrischen Verbrauchers

    4 Produktbeschreibung SMA Solar Technology AG Zu welchen Zeitpunkten der Sunny Home Manager die Funksteckdose ein- oder ausschaltet, ist abhängig von der Konfiguration des Verbrauchers und der aktuellen Verbraucherplanung im Sunny Home Manager. Messen des Energieverbrauchs des angeschlossenen elektrischen Verbrauchers Die Funksteckdose misst den Energieverbrauch des angeschlossenen elektrischen Verbrauchers und übermittelt die gemessenen Werte an den Sunny Home Manager.

  • Seite 29: Sma Funksteckdose

    Die Plugwise-Funksteckdose hat anders als die SMA Funksteckdose keine LED-Anzeige und keine Sensortaste für die Bedienung. Dadurch ist es nur möglich die Plugwise-Funksteckdose über den Sunny Home Manager oder über die Sunny Portal-App zu bedienen und manuell ein- und auszuschalten.
  • Seite 30 Obere waagerechte LED der LED-Anzeige Abbildung 8: Obere waagerechte LED der LED-Anzeige LED-Zustand Betriebsmodus/Status der SMA Funksteckdose Grün leuchtend Eingeschaltet Keine Steuerung der SMA Funksteckdose durch den Sunny Home Manager Orange leuchtend Ausgeschaltet Keine Steuerung der SMA Funksteckdose durch den Sunny Home Manager Grün blinkend...
  • Seite 31 Steuerung der SMA Funksteckdose durch den Sunny Home Mana- Rot leuchtend System startet oder Update-Vorgang läuft Die SMA Funksteckdose in diesem Status nicht aus der Steckdose ziehen. Andernfalls kann die SMA Funksteckdose beschädigt wer- den. Untere waagerechte LED Abbildung 9: Untere waagerechte LED der LED-Anzeige LED-Zustand Erklärung...

  • Seite 32: Plugwise-Funksteckdosen-Set Für Das Sma Smart Home

    Plugwise-Funksteckdosen in Sets oder einzeln über die Vertriebskanäle des Herstellers Plugwise bezogen werden. Plugwise-Stretch Der Plugwise-Stretch ist notwendig, um die Verbindung zwischen dem Sunny Home Manager und den Plugwise-Funksteckdosen/Plugwise-Funkschaltern herzustellen. Der Plugwise-Stretch steuert die Plugwise-Geräte über eine drahtlose ZigBee-Verbindung. Der Plugwise-Stretch kann kabelgebunden oder per WLAN in das lokale Netzwerk integriert werden.
  • Seite 33 4 Produktbeschreibung Kompatibilität mit dem Sunny Home Manager Für eine Kompatibilität mit dem Sunny Home Manager, muss das Gateway Stretch einen Firmwarestand 2.7.7 oder höher haben. Falls das Gateway Stretch eine ältere Firmwareversion hat, kann ein Update folgendermaßen beantragt werden: •...

  • Seite 34: Montage Und Inbetriebnahme Vorbereiten

    Montage und Inbetriebnahme vorbereiten Plugwise-Geräte in Betrieb nehmen Bevor Sie den Sunny Home Manager in Betrieb nehmen, sollten Sie alle Plugwise-Geräte in Betrieb nehmen. Dabei sollten Sie alle Plugwise-Funksteckdosen zunächst in der Plugwise-App registrieren. Später können Sie bei der Registrierung im Sunny Portal die gewünschten Plugwise- Funksteckdosen/Plugwise-Funkschalter in die Sunny Home Manager-Anlage übernehmen.

  • Seite 35: Netid Am Sunny Home Manager Einstellen

    Montageort jedes BLUETOOTH Geräts eine freie NetID ermitteln und notieren (siehe Dokumentation des Sunny Explorers). 2. Bei allen Geräten, die über BLUETOOTH mit dem Sunny Home Manager kommunizieren sollen, die zuvor notierte freie NetID einstellen und Geräte in Betrieb nehmen (siehe Dokumentation des BLUETOOTH Geräts oder des BLUETOOTH Piggy-Back).

  • Seite 36: Speedwire-Kommunikation Vorbereiten

    Sunny Portal löschen oder in der Webconnect-Anlage im Sunny Portal den Datenempfang des Wechselrichters deaktivieren. Voraussetzungen: ☐ Am Sunny Home Manager muss eine andere NetID eingestellt sein als NetID 1 (siehe Kapitel 5.2.2, Seite 35). Dadurch kann der Sunny Home Manager sich gleichzeitig mit mehreren Geräten über Speedwire oder BLUETOOTH verbinden.
  • Seite 37 2. Speedwire-Geräte an den Router/Switch anschließen (siehe Dokumentation des Speedwire- Geräts). Dabei beachten, dass die Entfernung zum Montageort des Sunny Home Managers nicht zu groß ist, da der Sunny Home Manager später an den gleichen Router/Switch angeschlossen werden muss. Installationsanleitung...

  • Seite 38: Montage

    Mikrowellenherde), muss mindestens 1 m betragen. Dadurch vermeiden Sie, dass sich die Verbindungsqualität und die Geschwindigkeit der Datenübertragung verringern. ☐ Der Sunny Home Manager darf nicht funktechnisch abgeschirmt sein (z. B. in einem Metallschrank). ☐ Die Umgebungsbedingungen am Montageort müssen für den Betrieb des Sunny Home Managers geeignet sein (siehe Kapitel 12, Seite 80).

  • Seite 39: Voraussetzungen Für Die Montage Der Sma Funksteckdose

    SMA Funksteckdosen, müssen Sie die BLUETOOTH Verbindung am vorgesehenen Montageort prüfen. Voraussetzungen: ☐ Bei allen BLUETOOTH Geräten und am Sunny Home Manager muss die gleiche NetID eingestellt sein (siehe Kapitel 5, Seite 34). ☐ Die BLUETOOTH PV-Anlage muss in Betrieb genommen sein (siehe Kapitel 5.2, Seite 34).

  • Seite 40: Sunny Home Manager Auf Der Hutschiene Montieren

    4. Die Dübel in die Löcher einsetzen. 5. Die Schrauben eindrehen und ca. 6 mm aus der Wand stehen lassen. 6. Den Sunny Home Manager an den Schrauben aufhängen. Dabei sicherstellen, dass die Köpfe der Schrauben in den Löchern auf der Rückseite des Sunny Home Managers einhaken.

  • Seite 41: Anschluss

    SMA Solar Technology AG 7 Anschluss Anschluss Übersicht des Anschlussbereichs Untere Gehäuseseite Abbildung 14: Anschlüsse auf der unteren Gehäuseseite Position Bezeichnung Erklärung Power Anschlussbuchse für Steckernetzteil NetID Drehschalter zum Einstellen der NetID BLUETOOTH LED Status-Anzeige der BLUETOOTH Verbindung Meter 1 Anschlussbuchse für:...

  • Seite 42: Rechte Gehäuseseite

    7 Anschluss SMA Solar Technology AG Rechte Gehäuseseite Abbildung 15: Anschluss auf der rechten Gehäuseseite Position Bezeichnung Erklärung USB-Anschluss Derzeit ohne Funktion Linke Gehäuseseite Abbildung 16: Anschluss auf der linken Gehäuseseite Position Bezeichnung Erklärung USB-Anschluss Derzeit ohne Funktion HoMan-IA-de-19 Installationsanleitung...

  • Seite 43: Sunny Home Manager An Energiezähler Anschließen

    Spannungsversorgung Ein- Externe Spannungsversorgung gang bei Spannungsversorgung über Hutschienennetzteil Sunny Home Manager an Energiezähler anschließen 7.2.1 Sunny Home Manager an SMA Energy Meter anschließen Das SMA Energy Meter und der Sunny Home Manager müssen am selben Router angeschlossen werden. Installationsanleitung HoMan-IA-de-19...

  • Seite 44: Sunny Home Manager An Energiezähler Mit D0-Schnittstelle Anschließen

    Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ 1 Netzwerkkabel (siehe Kapitel 4.1.4 "Systemvoraussetzungen", Seite 26) Vorgehen: 1. SMA Energy Meter an den Router anschließen (siehe Installationsanleitung des SMA Energy Meters). 2. Sunny Home Manager an den Router anschließen (siehe Kapitel 7.4, Seite 47).

  • Seite 45: Sunny Home Manager An Energiezähler Mit S0-Schnittstelle Anschließen

    3. Mit den mitgelieferten Aufklebern an jedem Kabel kennzeichnen, welcher Anschlussbuchse und welchem Energiezähler das Kabel zugeordnet ist. 7.2.3 Sunny Home Manager an Energiezähler mit S0- Schnittstelle anschließen Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ Ein Kabel mit mindestens 2 Adern Anforderungen an das Kabel: ☐...
  • Seite 46 7 Anschluss SMA Solar Technology AG Vorgehen: 1. 4 cm Kabelmantel entfernen. 2. Den Kabelschirm auf ca. 5 mm kürzen. Dabei den überschüssigen Kabelschirm auf den Kabelmantel umschlagen. 3. Nicht benötigte Adern bis zum Kabelmantel kürzen. 4. Die Adern ca. 6 mm abisolieren.

  • Seite 47: Energiezähler Austauschen

    1. Den auszutauschenden Energiezähler außer Betrieb nehmen (siehe Dokumentation des Energiezählers). 2. Bei Austausch des SMA Energy Meters die Seriennummer des neuen SMA Energy Meters notieren. Die Seriennummer befindet sich auf dem Typenschild des SMA Energy Meters. 3. Bei Austausch des SMA Energy Meters oder wenn der neue Energiezähler mit S0-Schnittstelle eine andere Impulsrate hat als der ausgetauschte Energiezähler mit S0-Schnittstelle den neuen...

  • Seite 48: Sunny Home Manager Mit Spannung Versorgen

    Voraussetzungen: ☐ Das Gerät muss das von SMA Solar Technology AG definierte Datenaustauschprotokoll unterstützen. ☐ Der Sunny Home Manager und das Gerät müssen sich im gleichen lokalen Netzwerk befinden. Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ 1 Netzwerkkabel (siehe Kapitel 4.1.4 "Systemvoraussetzungen", Seite 26) Vorgehen: 1.
  • Seite 49 Vorgehen: 1. Das Hutschienennetzteil auf der Hutschiene montieren (siehe Dokumentation des Hutschienennetzteils). 2. Das Kabel für den Sunny Home Manager an das Hutschienennetzteil anschließen (siehe Dokumentation des Hutschienennetzteils). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen. 3. Die Aderfarben notieren: Anschlüsse am Hutschienennetzteil...
  • Seite 50 Status-LED abwechselnd grün und orange. ✖ Die Status-LED blinkt nicht abwechselnd grün und orange? Möglicherweise ist der Sunny Home Manager nicht korrekt am Router angeschlossen. • Sicherstellen, dass der Sunny Home Manager korrekt am Router angeschlossen ist (siehe Kapitel 7.4, Seite 47). HoMan-IA-de-19...

  • Seite 51: Inbetriebnahme

    Erkennung erfolgreich. Die Plugwise-Funksteckdosen werden im Anlagen-Setup- Assistenten des Sunny Portals angezeigt. Verbindung zum Sunny Portal testen Der Sunny Home Manager baut automatisch eine Verbindung zum Sunny Portal auf. Sie können wie folgt beschrieben prüfen, ob eine Verbindung zum Sunny Portal besteht. Voraussetzungen: ☐...

  • Seite 52: Im Sunny Portal Registrieren

    • Prüfen, ob die Status-LED des Sunny Home Managers nach ca. 2 Minuten abwechselnd grün und orange blinkt. ☑ Die Status-LED blinkt abwechselnd grün und orange. Die Verbindung zum Sunny Portal besteht. Sie können den Sunny Home Manager im Sunny Portal registrieren (siehe Kapitel 8.3, Seite 52). ✖ Die Status-LED blinkt dauerhaft rot? Der Sunny Home Manager kann die Verbindung zum Sunny Portal nicht automatisch herstellen.
  • Seite 53 SMA Solar Technology AG 8 Inbetriebnahme Den Anlagen-Setup-Assistenten starten Der Anlagen-Setup-Assistent führt Sie Schritt für Schritt durch die Benutzerregistrierung und die Registrierung der Sunny Home Manager-Anlage im Sunny Portal. Vorgehen: 1. www.SunnyPortal.com aufrufen und [Anlagen-Setup-Assistent] wählen. oder www.SunnyPortal.com/Register aufrufen. ☑ Der Anlagen-Setup-Assistent öffnet sich.

  • Seite 54: Sunny Home Manager-Anlage Im Sunny Portal Erstellen

    Registrierungsschlüssel (Registration ID) des Sunny Home Managers eingeben. 6. [Identifizieren] wählen. ☑ Das Sunny Portal sucht den Sunny Home Manager mit der eingegebenen Seriennummer und dem Registrierungsschlüssel. Der Anlagen-Setup-Assistent zeigt den gefundenen Sunny Home Manager mit einem grünen Haken an.

  • Seite 55: Energiezähler Konfigurieren

    8 Inbetriebnahme 7. [Weiter] wählen. ☑ Der Sunny Home Manager sucht nach BLUETOOTH Geräten in Reichweite und nach Geräten im lokalen Netzwerk. Nach maximal 10 Minuten listet der Anlagen-Setup- Assistent die Seriennummern der BLUETOOTH Geräte und der Geräte im lokalen Netzwerk auf.

  • Seite 56: Anlagendaten Eingeben

    ☑ Der Anlagen-Setup-Assistent zeigt eine Zusammenfassung Ihrer eingegebenen Daten an. 3. [Fertigstellen] wählen. ☑ Das Sunny Portal bestätigt in einem Fenster, dass die Sunny Home Manager-Anlage erfolgreich registriert wurde. 4. Um zur Sunny Home Manager-Anlage zu wechseln, [Zur Anlage] wählen.

  • Seite 57: Betriebsmodus Der Funksteckdose Einstellen

    Sie können den Modus Automatisch nur einstellen, wenn Sie die SMA Funksteckdose für den angeschlossenen Verbraucher im Sunny Portal konfiguriert haben. • Wenn die SMA Funksteckdose nicht zusammen mit dem Sunny Home Manager im Sunny Portal registriert wurde, die SMA Funksteckdose als neues Gerät zur Anlage hinzufügen (siehe Bedienungsanleitung "Sunny Home Manager im Sunny Portal").

  • Seite 58: Betriebsmodus Der Plugwise-Funksteckdose Einstellen

    Ausgeschaltet Orange leuchtend 3. Um den Betriebsmodus zu übernehmen, ca. 1 Sekunde warten. Dabei die Sensortaste nicht berühren. ☑ Nach ca. 2 Sekunden wechselt die SMA Funksteckdose hörbar in den gewählten Betriebsmodus. 8.4.2 Betriebsmodus der Plugwise-Funksteckdose einstellen Bei Plugwise-Funksteckdosen, die über den Sunny Home Manager verwaltet werden, können Sie den Betriebsmodus nur über das Sunny Portal oder über die Sunny Portal App einstellen (siehe...

  • Seite 59: Geräte Nachrüsten

    ☑ Die Status-LED auf dem Plugwise-Stretch blinkt grün. Der Erkennungsmodus des Plugwise-Stretchs ist für 5 Minuten aktiv. Innerhalb dieser 5 Minuten muss beim Sunny Home Manager ein "Power Cycle" (Strom aus, Strom an) durchgeführt werden. Dadurch werden der Sunny Home Manager und der Plugwise- Stretch über eine sichere Datenverbindung miteinander verbunden.

  • Seite 60: Plugwise-Funksteckdose Nachrüsten

    Dieses Kapitel beschreibt, wie Sie Plugwise-Funksteckdosen für Ihre Sunny Home Manager-Anlage nachrüsten, wenn bereits mindestens eine Plugwise-Funksteckdose im Sunny Home Manager erfasst ist. Beachten Sie dabei die maximale Geräteanzahl, die der Sunny Home Manager verwalten kann (siehe Kapitel 2.3, Seite 12). Voraussetzung: ☐...

  • Seite 61: Fehlersuche

    10 Fehlersuche 10.1 Fehler am Sunny Home Manager 10.1.1 Zustände aller LEDs LED-Zustand Ursache und Abhilfe Der Sunny Home Manager ist nicht mit Spannung versorgt. Abhilfe: • Den Sunny Home Manager mit Spannung versorgen (siehe Kapitel 7.6, Seite 48). 10.1.2 Zustände der Status-LED...
  • Seite 62 • Den Sunny Home Manager im Sunny Portal registrieren (siehe Kapitel 8.3, Seite 52). Grün blinkend Der Sunny Home Manager ist mit den Geräten der PV-Anlage und mit dem Sunny Portal verbunden. Bei mindestens 1 Gerät liegt ein Ereignis vom Typ Fehler vor oder mindestens 1 Gerät ist nicht mit dem Sunny Home Manager verbunden (Ereignis vom Typ Störung).
  • Seite 63 SMA Solar Technology AG 10 Fehlersuche LED-Zustand Ursache und Abhilfe Orange leuchtend Der Sunny Home Manager ist seit mindestens 10 Minuten nicht mit dem Sunny Portal verbunden. Im Zwischenspeicher des Sunny Home Managers liegen keine neu- en Ereignisse vor. Abhilfe: •...

  • Seite 64: Zustände Der Bluetooth Led

    Möglicherweise ist am Sunny Home Manager nicht dieselbe NetID eingestellt wie bei den Geräten der PV-Anlage. Abhilfe: • Sicherstellen, dass am Sunny Home Manager und den Geräten der PV-Anlage dieselbe NetID eingestellt ist (siehe Kapitel 5.2.2, Seite 35). Möglicherweise befindet sich bereits mehr als 1 weiterer Master in Ihrem BLUETOOTH Netzwerk (z.

  • Seite 65: Fehler An Der Sma Funksteckdose

    Es besteht keine BLUETOOTH Verbindung zwischen der SMA Funk- steckdose und dem Sunny Home Manager. Abhilfe: • Sicherstellen, dass der Sunny Home Manager mit Spannung versorgt ist (siehe Kapitel 7.6, Seite 48). • Sicherstellen, dass an der SMA Funksteckdose und dem Sunny Home Manager dieselbe NetID eingestellt ist (siehe Kapitel 5.2.3, Seite 35).

  • Seite 66: Fehler Bei Der Registrierung Im Sunny Portal

    Seite 47). • Sicherstellen, dass der Sunny Home Manager mit Spannung versorgt ist (siehe Kapitel 7.6, Seite 48). • Wenn der Sunny Home Manager korrekt an den Router angeschlossen ist, mit Spannung versorgt ist und trotzdem alle LEDs aus sind, Service kontaktieren (siehe Kapitel 14, Seite 85).
  • Seite 67 BLUETOOTH Piggy-Back Plus ist zu gering. Abhilfe: Antennenverlängerungskit "ANTEXTKIT25-10" einsetzen. Der Sunny Home Manager ist zu weit von Ihrer Anlage entfernt oder die BLUETOOTH Verbindung ist gestört. Grund für die Störung können z. B. Wände oder Decken sein, die die Funkwellen zu stark dämpfen.
  • Seite 68 SMA Solar Technology AG Problem Ursache und Abhilfe Der Anlagen-Setup-Assistent listet kei- Möglicherweise ist das SMA Gerät nicht korrekt an den ne oder nicht alle neuen SMA Geräte Router angeschlossen oder nicht mit Spannung versorgt. auf, die über Speedwire angeschlos- Abhilfe: sen sind.
  • Seite 69 Dokumentation der Firewall oder des Routers). Der Anlagen-Setup-Assistent listet eige- Eine fremde BLUETOOTH Anlage in Funkreichweite des ne und fremde Geräte auf. Sunny Home Manager verwendet die gleiche NetID wie Ihre BLUETOOTH Anlage. Abhilfe: • Mit Sunny Explorer eine freie NetID für Ihre Anlage ermitteln (siehe Hilfe des Sunny Explorers).
  • Seite 70 Abhilfe: • Den Sunny Home Manager vollständig zurücksetzen (siehe Kapitel 10.6, Seite 74). Möglicherweise ist der Sunny Home Manager nicht kor- rekt an den Router angeschlossen. Abhilfe: • Sicherstellen, dass der Sunny Home Manager korrekt an den Router angeschlossen ist (siehe Kapitel 7.4, Seite 47).
  • Seite 71 SMA Solar Technology AG 10 Fehlersuche Problem Ursache und Abhilfe Der Anlagen-Setup-Assistent findet kei- Der Sunny Home Manager ist im Sunny Portal bereits ei- nen Sunny Home Manager mit der ner Anlage mit Ihrer E-Mail-Adresse zugeordnet. eingegebenen Seriennummer und Abhilfe: dem eingegebenen Registrierungs- •...

  • Seite 72: Sunny Home Manager Assistant Verwenden

    Status-LED wie- der dauerhaft grün. 10.4 Sunny Home Manager Assistant verwenden Der Sunny Home Manager Assistant hilft Ihnen, den Sunny Home Manager für Ihr Netzwerk zu konfigurieren, wenn sich der Sunny Home Manager nicht automatisch mit dem Sunny Portal verbindet.

  • Seite 73: Fehler Beim Sunny Home Manager Assistant

    1. Den Computer mit einem Netzwerkkabel an den Router anschließen, an den der Sunny Home Manager angeschlossen ist. 2. Im Download-Bereich unter www.SMA-Solar.com den Sunny Home Manager Assistant für das Betriebssystem Ihres Computers herunterladen. 3. Den Sunny Home Manager Assistant mit Doppelklick auf den Dateinamen starten.

  • Seite 74: Sunny Home Manager Zurücksetzen

    SMA Solar Technology AG 10.6 Sunny Home Manager zurücksetzen Die Reset-Taste befindet sich in einem kleinen Loch auf der Unterseite des Sunny Home Managers. Je nachdem, wie lange Sie auf die Reset-Taste drücken, wird der Sunny Home Manager teilweise oder vollständig zurückgesetzt. Dauer...

  • Seite 75: Nach Dem Zurücksetzen Den Sunny Home Manager Wieder Der Sunny Portal-Anlage Zuordnen

    Wenn Sie den Sunny Home Manager vollständig zurückgesetzt haben (siehe Kapitel 10.6, Seite 74 ), müssen Sie den Sunny Home Manager Ihrer Sunny Home Manager-Anlage im Sunny Portal neu zuordnen. Andernfalls nimmt das Sunny Portal keine Daten des Sunny Home Managers an.

  • Seite 76: Sma Funksteckdose Auf Werkseinstellungen Zurücksetzen

    Passwort eingeben. 5. [Weiter] wählen. ☑ Die Seite Anlage wählen öffnet sich. 6. Das Feld Geräte austauschen oder hinzufügen aktivieren. 7. In der Zeile der Sunny Home Manager-Anlage, der Sie den Sunny Home Manager neu zuordnen möchten, wählen. 8. [Weiter] wählen.
  • Seite 77 10 Fehlersuche Vorgehen: 1. Die SMA Funksteckdose aus der Steckdose ziehen und erneut in die Steckdose stecken. ☑ Die obere waagerechte LED leuchtet ca. 10 Sekunden rot. 2. Sobald die senkrechten LEDs grün leuchten, die Sensortaste 5 Sekunden gedrückt halten.

  • Seite 78: Außerbetriebnahme

    2. Das Netzwerkkabel aus dem Netzwerkanschluss des Sunny Home Managers ziehen. 3. Das andere Ende des Netzwerkkabels aus dem Router ziehen. 4. Wenn der Sunny Home Manager an der Wand montiert ist, den Sunny Home Manager nach oben drücken und von der Wand abnehmen.

  • Seite 79: Produkt Für Versand Verpacken

    SMA Solar Technology AG 11 Außerbetriebnahme 11.2 Produkt für Versand verpacken • Das Produkt für den Versand verpacken. Dabei die Originalverpackung oder eine Verpackung verwenden, die sich für Gewicht und Größe des Produkts eignet. 11.3 Produkt entsorgen • Das Produkt nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen.

  • Seite 80: Technische Daten

    12 Technische Daten SMA Solar Technology AG 12 Technische Daten 12.1 Sunny Home Manager Allgemeine Daten Statusanzeige LEDs Maximale Länge der Kabel zu Energiezählern 30 m mit S0-Schnittstelle Maximale Länge der Kabel zu Energiezählern 15 m mit D0-Schnittstelle Zugelassene Länder Australien, Belgien, Deutschland, Frankreich, Italien, Griechenland, Großbritannien, Kanada,...

  • Seite 81: Sma Funksteckdose

    * maximale Reichweite im Freifeld Interner Speicher Zwischenspeicher für Daten der PV-Anlage 5 Tage Geräteanzahl Maximale Gesamtanzahl an SMA Geräten Maximale Anzahl an SMA Wechselrichtern Maximale Anzahl an SMA Funksteckdosen Maximale Anzahl an Geräten, die über ein Da- tenaustauschprotokoll steuerbar sind 12.2 SMA Funksteckdose...

  • Seite 82: Plugwise-Geräte

    12 Technische Daten SMA Solar Technology AG Mechanische Größen Breite x Höhe x Tiefe 118 mm x 76 mm x 56 mm Gewicht 156 g Spannungsversorgung Spannung 100 V … 240 V Frequenz 50 Hz / 60 Hz Maximaler Strom 16 A Minimale Leistungsaufnahme 0,25 W...

  • Seite 83: Steckernetzteile

    SMA Solar Technology AG 12 Technische Daten 12.4 Steckernetzteile TaiyTech, TYT251200200UV/3000M Mechanische Größen Breite x Höhe x Tiefe 92,0 mm x 58,0 mm x 41,4 mm Gewicht 244 g Spannungsversorgung Spannung 100 V … 240 V Frequenz 50 Hz / 60 Hz Maximaler Strom 0,85 A...

  • Seite 84: Zubehör

    13 Zubehör SMA Solar Technology AG 13 Zubehör In der folgenden Übersicht finden Sie das Zubehör für Ihr Produkt. Bei Bedarf können Sie dieses bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung SMA Bestellnummer Auslesekopf Kabel mit optischem Auslesekopf und 4-poli- HM-D0-METERADAPTER gem Stecker für Energiezähler mit D0-Schnitt-...

  • Seite 85: Kontakt

    SMA Solar Technology AG 14 Kontakt 14 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Seriennummer und Software-Paket des Sunny Home Managers •...
