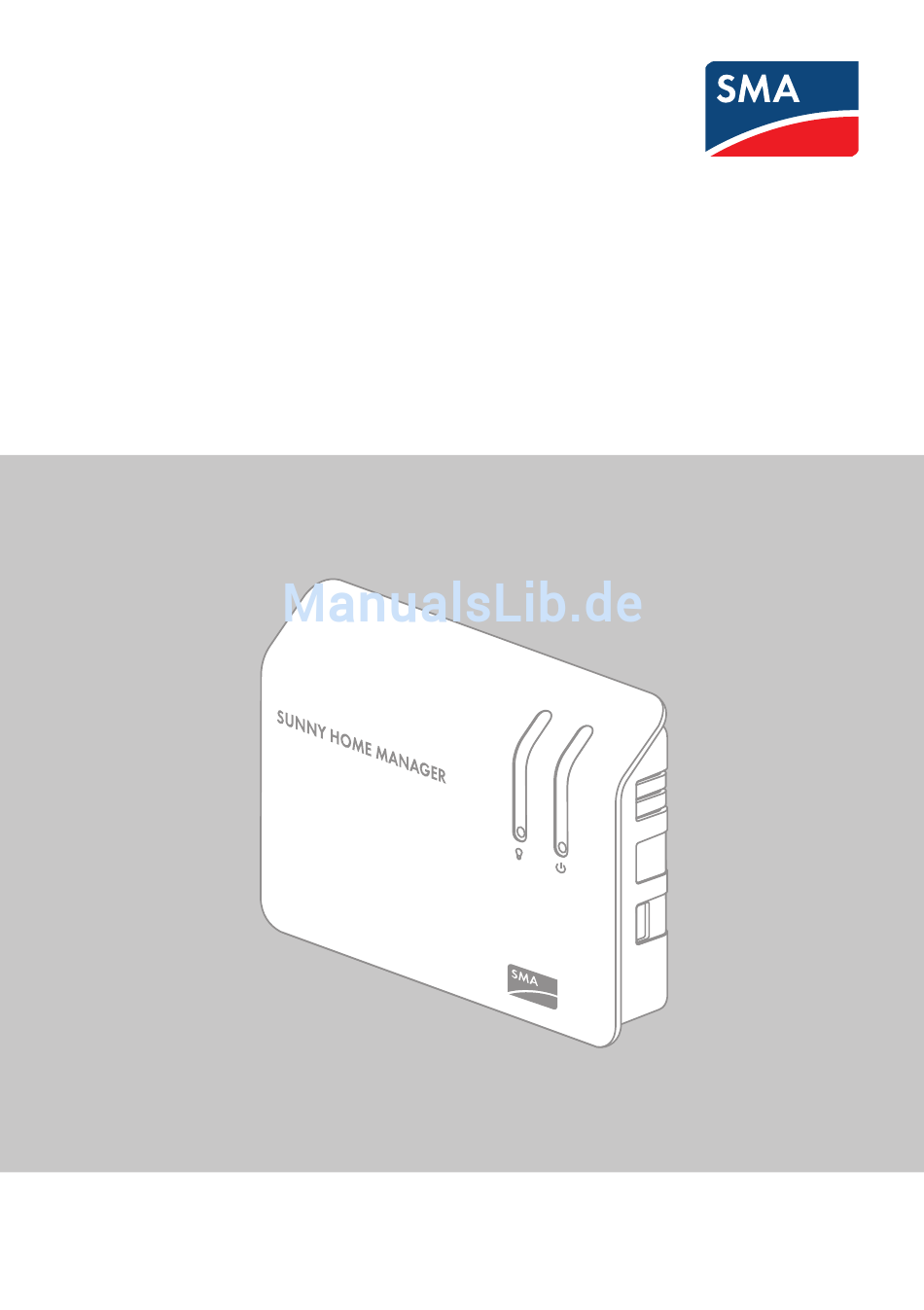

  • Seite 1 Installationsanleitung SUNNY HOME MANAGER HoMan-IA-de-16 | Version 1.6 DEUTSCH...

  • Seite 2: Rechtliche Bestimmungen

    Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.

  • Seite 3: Inhaltsverzeichnis

    4.3 SMA Funksteckdose ........26...
  • Seite 4 9.1.3 Zustände der Bluetooth LED....... 56 9.2 Fehler an der SMA Funksteckdose ......57 9.3 Fehler bei der Registrierung im Sunny Portal .
  • Seite 5 11.1 Sunny Home Manager ........71...

  • Seite 6: Hinweise Zu Diesem Dokument

    1 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für folgende Gerätetypen: • HM-BT-10.GR2 (Sunny Home Manager) ab Firmware-Version 1.07.0.R • BT-SOCKET-10 (SMA Funksteckdose) ab Firmware-Version 1.00.0.R Die aktuelle Version dieses Dokuments, passend zur aktuellen Software-Version der Produkte, finden Sie unter www.SMA-Solar.com.

  • Seite 7: Erklärung

    SMA Solar Technology AG 1  Hinweise zu diesem Dokument Symbole Symbol Erklärung Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Verletzung führt. Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Verletzung führen kann. Warnhinweis, dessen Nichtbeachtung zu einer leichten oder mittleren Verletzung führen kann.
  • Seite 8 1  Hinweise zu diesem Dokument SMA Solar Technology AG Nomenklatur Vollständige Benennung Kurzform in dieser Anleitung ® SMA Bluetooth Bluetooth Piggy-Back Piggy-Back, ® SMA Bluetooth  Piggy-Back Plus ® Bluetooth Piggy-Back Off-Grid SMA Bluetooth Piggy-Back Off-Grid ® Bluetooth Repeater SMA Bluetooth  Repeater, ®  Repeater Outdoor SMA Bluetooth ® Sunny WebBox, Sunny WebBox mit Bluetooth Sunny WebBox...

  • Seite 9: Sicherheit

    Der Sunny Home Manager darf ausschließlich mit unterstützten Geräten verwendet werden. Aus Sicherheitsgründen ist es untersagt, das Produkt zu verändern oder Bauteile einzubauen, die nicht ausdrücklich von SMA Solar Technology AG für dieses Produkt empfohlen oder vertrieben werden. Das Typenschild muss dauerhaft am Produkt angebracht sein.
  • Seite 10 • Wechselrichter mit SMA Speedwire/Webconnect Piggy-Back ab Firmware-Version 1.00.00.R**, ausgenommen Wechselrichter vom Typ WB (Windy Boy) • Sunny Island 6.0H-11 mit SMA Speedwire Datenmodul Sunny Island ab Firmware-Version 1.00.00.R • Sunny Backup 2200 mit Bluetooth Piggy-Back Off-Grid ab Firmware-Version 01.01.4.R * Diese Firmware-Version ist mindestens erforderlich für die Funktion Begrenzung der Wirkleistungseinspeisung.
  • Seite 11 – Bei maximaler erlaubter Netzeinspeisung von unter 1.500 W: mindestens 500 Impulse pro kWh Router: SMA Solar Technology AG empfiehlt die Benutzung eines Routers, der DHCP unterstützt. Sonstige Geräte: • Miele@home Gateway ab Firmware-Version 4.0.x * D0-Schnittstelle nach IEC 62056-21, Teil 4.3 ** S0-Schnittstelle nach DIN EN 62053-31 Klasse A...

  • Seite 12: Sma Funksteckdose

    Die SMA Funksteckdose ist für die Verwendung in Mitgliedsstaaten der EU zugelassen. Aus Sicherheitsgründen ist es untersagt, das Produkt zu verändern oder Bauteile einzubauen, die nicht ausdrücklich von SMA Solar Technology AG für dieses Produkt empfohlen oder vertrieben werden. Setzen Sie die SMA Funksteckdose ausschließlich nach den Angaben der beigefügten Dokumentationen ein.

  • Seite 13: Sicherheitshinweise

    SMA Solar Technology AG 2  Sicherheit 2.3 Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise.
  • Seite 14 • Die SMA Funksteckdose nur im Innenbereich und in trockener Umgebung (z. B. nicht in Feuchträumen) verwenden und von Flüssigkeiten fernhalten. • Nur geeignete Stecker in die SMA Funksteckdose stecken. • Die SMA Funksteckdose vor dem Reinigen aus der Steckdose ziehen und nur mit einem trockenen Tuch reinigen. Die SMA Funksteckdose beinhaltet ein Relais mit μ-Kontakt.

  • Seite 15: Lieferumfang

    SMA Solar Technology AG 3  Lieferumfang 3 Lieferumfang 3.1 Lieferumfang des Sunny Home Manager Kontrollieren Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder bei Beschädigungen mit Ihrem Händler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs...

  • Seite 16: Lieferumfang Der Sma Funksteckdose

    3  Lieferumfang SMA Solar Technology AG 3.2 Lieferumfang der SMA Funksteckdose Abbildung 2: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung SMA Funksteckdose Installationsanleitung und Beiblatt HoMan-IA-de-16 Installationsanleitung...

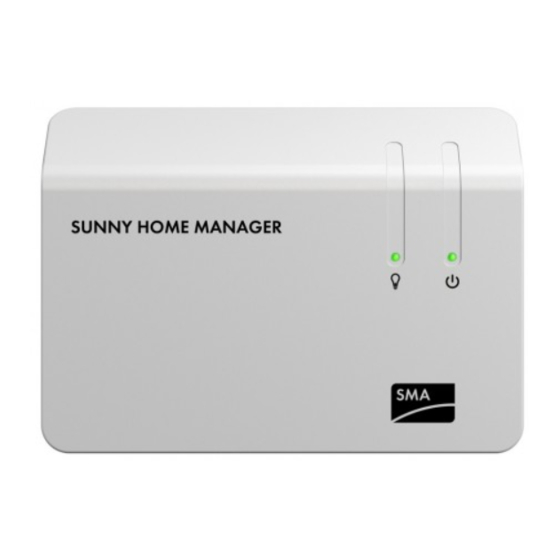

  • Seite 17: Produktbeschreibung

    Der Sunny Home Manager ist ein Gerät zur Überwachung von PV-Anlagen und zur Verbrauchersteuerung in Haushalten mit PV-Anlage. Dabei hat der Sunny Home Manager folgende Aufgaben: • Auslesen von Energiezählerdaten und Daten von SMA Geräten mit Bluetooth oder Speedwire-Kommunikationsschnittstelle • Senden der Daten an das Sunny Portal •...
  • Seite 18 Wechselrichter mit Bluetooth und Wechselrichter mit Speedwire als 1 PV-Anlage verwalten und regeln. Die Verbindung zu Speedwire-Geräten stellt der Sunny Home Manager über einen Router/Switch im lokalen Netzwerk her. SMA Wechselrichter sind entweder ab Werk mit Speedwire und/oder Bluetooth ausgestattet oder sie können entsprechend nachgerüstet werden (siehe Produktseite des jeweiligen Wechselrichters...
  • Seite 19 Eigenverbrauchsquote günstig sind und steuert die Verbraucher. Der Sunny Home Manager steuert die Geräte über das Miele@home Gateway. Senden von Wenn im Sunny Island ein SMA Speedwire Datenmodul Sunny Island Energiezählerdaten an eingebaut ist, kann der Sunny Home Manager Energiezählerdaten an das Sunny Island-Systeme Sunny Island-System senden.
  • Seite 20 Wert oder auf einen prozentualen Anteil der installierten Anlagenleistung. Fragen Sie gegebenenfalls Ihren Netzbetreiber, ob eine dauerhafte Begrenzung der Wirkleistungseinspeisung erforderlich ist und ob Sie den Sunny Home Manager zu diesem Zweck einsetzen dürfen (Herstellererklärung „Einspeisemanagement nach EEG 2012 mit Sunny Home Manager (SHM) von SMA“...

  • Seite 21: Bezeichnung

    SMA Solar Technology AG 4  Produktbeschreibung Abbildung 4: PV-Anlage mit Sunny Home Manager (Beispiel mit Sunny Island und SMA Energy Meter) Position Bezeichnung Sunny Portal Öffentliches Stromnetz Installationsanleitung HoMan-IA-de-16...

  • Seite 22: Systemvoraussetzungen

    4  Produktbeschreibung SMA Solar Technology AG Position Bezeichnung Netzeinspeisezähler und Netzbezugszähler oder Zweirichtungszähler für Netzeinspeisung und Netzbezug SMA Energy Meter Sunny Island Batterie Sunny Remote Control Nicht steuerbare elektrische Verbraucher Steuerbare elektrische Verbraucher SMA Funksteckdose PV-Erzeugungszähler PV-Wechselrichter mit Bluetooth Schnittstelle Alternativ: PV-Wechselrichter mit Speedwire-Schnittstelle (nicht abgebildet)

  • Seite 23: Typenschild

    • Zweirichtungszähler für Netzeinspeisung und Netzbezug Für die Funktion Begrenzung der Wirkleistungseinspeisung ist mindestens ein Netzeinspeisezähler erforderlich. Die PV-Erzeugungsdaten erhält der Sunny Home Manager über die angeschlossenen SMA Wechselrichter oder über einen optional angeschlossenen PV-Erzeugungszähler. Anforderungen an das Netzwerkkabel: • Kabellänge zwischen 2 Netzwerkteilnehmern: maximal 50 m mit Patch-Kabel, maximal 100 m mit Verlegekabel •...

  • Seite 24: Leds Des Sunny Home Manager

    4  Produktbeschreibung SMA Solar Technology AG 4.2 LEDs des Sunny Home Manager Abbildung 5: LEDs des Sunny Home Manager Position Bezeichnung Erklärung Energiebezug-LED Zeigt den aktuellen Strombezug an. Status-LED Zeigt den aktuellen Status des Sunny Home Manager an. Bluetooth LED Zeigt den Status der Bluetooth Verbindung an.

  • Seite 25: Bluetooth Led

    SMA Solar Technology AG 4  Produktbeschreibung Bluetooth LED LED-Zustand Erklärung Die Bluetooth Verbindung zu den Geräten der PV-Anlage ist gut. Blau leuchtend Weitere Zustände der Bluetooth LED sind im Kapitel „Fehlersuche“ beschrieben (siehe Kapitel 9.1.3 „Zustände der Bluetooth LED“, Seite 56). LEDs am Netzwerkanschluss Abbildung 6: LEDs am Netzwerkanschluss Position LED LED-Zustand Erklärung...

  • Seite 26: Sma Funksteckdose

    Die SMA Funksteckdose misst den Energieverbrauch des angeschlossenen elektrischen Verbrauchers. Verbesserung der Funkverbindung zwischen Bluetooth Geräten Wenn der Abstand zwischen Bluetooth Geräten zu groß ist oder Hindernisse die Bluetooth Verbindung stören, kann die SMA Funksteckdose als Repeater eingesetzt werden. Dadurch wird das Funkloch geschlossen. Abbildung 7: SMA Funksteckdose...

  • Seite 27: Led-Anzeige Der Sma Funksteckdose

    SMA Solar Technology AG 4  Produktbeschreibung Typenschild Über das Typenschild können Sie die SMA Funksteckdose identifizieren. Das Typenschild befindet sich auf der Rückseite der SMA Funksteckdose. Sie können folgende Daten vom Typenschild ablesen: • Seriennummer • Baugruppenname • Hardware-Version 4.4 LED-Anzeige der SMA Funksteckdose Obere waagerechte LED Abbildung 8: Obere waagerechte LED der LED-Anzeige...
  • Seite 28 Abbildung 10: Senkrechte LEDs der LED-Anzeige LED-Zustand Betriebsmodus/Status der SMA Funksteckdose Grün leuchtend Die Sensortaste ist betriebsbereit. In diesem Zustand kann die SMA Funksteckdose auf die Werkseinstellung zurückgesetzt werden (siehe Kapitel 9.8 „SMA Funksteckdose auf Werkseinstellung zurücksetzen“, Seite 68). Grün blinkend Die SMA Funksteckdose wird initialisiert. Alle LEDs der LED-Anzeige Abbildung 11: Anzeige der NetIDs...

  • Seite 29: Montage Und Inbetriebnahme Des Sunny Home Manager

    Voraussetzung für die Wahl von NetID „1“ als NetID der PV-Anlage Bei Bluetooth Geräten ist NetID 1 werksseitig voreingestellt. Wenn am Sunny Home Manager NetID 1 eingestellt ist, kann der Sunny Home Manager sich mit maximal 1 anderen Gerät über Bluetooth oder Speedwire verbinden.

  • Seite 30: Netid Am Sunny Home Manager Einstellen

    • Auf dem Typenschild auf der Rückseite des Sunny Home Manager • Auf der Hülle der mitgelieferten CD 5. Mit Ausnahme des Sunny Home Manager und der SMA Funksteckdose alle Bluetooth Geräte in Betrieb nehmen (siehe Anleitung der Bluetooth Geräte). 5.1.2 NetID am Sunny Home Manager einstellen Voraussetzung: ☐...

  • Seite 31: Netid An Der Sma Funksteckdose Einstellen

    5  Montage und Inbetriebnahme des Sunny Home Manager vorbereiten 5.1.3 NetID an der SMA Funksteckdose einstellen NetID zum ersten Mal einstellen 1. Die SMA Funksteckdose in eine Steckdose stecken. ☑ Die obere waagerechte LED leuchtet ca. 10 Sekunden rot, danach leuchten die senkrechten LEDs ca. 4 Sekunden grün.

  • Seite 32: Speedwire-Kommunikation Vorbereiten

    Webconnect-Anlage den Datenempfang des Wechselrichters deaktivieren. Voraussetzungen: ☐ Am Sunny Home Manager ist eine andere NetID eingestellt als NetID 1 (siehe Kapitel 5.1.2 „NetID am Sunny Home Manager einstellen“, Seite 30). Dadurch kann der Sunny Home Manager sich gleichzeitig mit mehreren Geräten über Speedwire oder Bluetooth verbinden.

  • Seite 33: Montage

    • Mindestabstände zu Wänden, anderen Kommunikationsprodukten, Wechselrichtern oder Gegenständen einhalten. 6.2 Anforderungen an den Montageort der SMA Funksteckdose ☐ Die SMA Funksteckdose darf nur in Wandsteckdosen betrieben werden, die für die Leistung des angeschlossenen Verbrauchers geeignet sind. ☐ Der Abstand zu Geräten, die das 2,4-GHz-Frequenzband nutzen (z. B. WLAN-Geräte, Mikrowellenherde), beträgt mindestens 1 m.

  • Seite 34: Bluetooth Verbindung Am Vorgesehenen Montageort Prüfen

    6  Montage SMA Solar Technology AG 6.3 Bluetooth Verbindung am vorgesehenen Montageort prüfen Wenn der Sunny Home Manager mit anderen SMA Geräten über Bluetooth kommunizieren soll, z. B. mit SMA Funksteckdosen, müssen Sie die Bluetooth Verbindung am vorgesehenen Montageort prüfen.

  • Seite 35: Sunny Home Manager Auf Der Hutschiene Montieren

    SMA Solar Technology AG 6  Montage 6. Den Sunny Home Manager an den Schrauben aufhängen. Dabei sicherstellen, dass die Köpfe der Schrauben in den Löchern auf der Rückseite des Sunny Home Manager einhaken. 6.4.2 Sunny Home Manager auf der Hutschiene montieren Voraussetzung: ☐ Die Hutschiene ist fest an der Wand montiert.

  • Seite 36: Anschluss

    7  Anschluss SMA Solar Technology AG 7 Anschluss 7.1 Anschlussbereich Untere Gehäuseseite Abbildung 13: Anschlüsse auf der unteren Gehäuseseite Position Bezeichnung Erklärung Power Anschlussbuchse für Steckernetzteil NetID Drehschalter zum Einstellen der NetID Bluetooth LED Status-Anzeige der Bluetooth Verbindung Meter 1 Anschlussbuchse für: •...

  • Seite 37: Rechte Gehäuseseite

    SMA Solar Technology AG 7  Anschluss Rechte Gehäuseseite Abbildung 14: Anschluss auf der rechten Gehäuseseite Position Bezeichnung Erklärung USB-Anschluss Derzeit ohne Funktion Linke Gehäuseseite Abbildung 15: Anschluss auf der linken Gehäuseseite Position Bezeichnung Erklärung USB-Anschluss Derzeit ohne Funktion Installationsanleitung HoMan-IA-de-16...

  • Seite 38: Pin-Belegung Der Anschlussbuchsen

    7  Anschluss SMA Solar Technology AG Pin-Belegung der Anschlussbuchsen Abbildung 16: Pin-Belegung der Anschlussbuchsen auf der unteren Gehäuseseite des Sunny Home Manager Obere Pin-Reihe für D0: Signal Spezifikation Beschreibung Spannungsversorgung Masse Senderausgang Transmit D0 Empfängereingang Receive D0 VCC_D0, +8 Volt Spannungsversorgung Spannungsversorgung für den...

  • Seite 39: Sunny Home Manager An Energiezähler Anschließen

    7  Anschluss 7.2 Sunny Home Manager an Energiezähler anschließen 7.2.1 Sunny Home Manager an SMA Energy Meter anschließen Das SMA Energy Meter und der Sunny Home Manager müssen am selben Router angeschlossen werden. Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ 1 Netzwerkkabel Vorgehen: 1.
  • Seite 40 7  Anschluss SMA Solar Technology AG Vorgehen: 1. Die Magnethalterung des Auslesekopfs auf die Frontseite des Energiezählers oben rechts aufsetzen. Dabei müssen die Infrarotschnittstellen am Auslesekopf und am Energiezähler genau aufeinander liegen. 2. Den Stecker des Auslesekopfs an die Anschlussbuchse anschließen, die dem jeweiligen Energiezähler zugeordnet ist.

  • Seite 41: Sunny Home Manager An Energiezähler Mit S0-Schnittstelle Anschließen

    SMA Solar Technology AG 7  Anschluss 7.2.3 Sunny Home Manager an Energiezähler mit S0-Schnittstelle anschließen Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ Ein Kabel mit mindestens 2 Adern Anforderungen an das Kabel: ☐ Aderquerschnitt: 0,2 mm … 1,5 mm ☐ Maximale Kabellänge: 30 m Anforderungen an Energiezähler mit S0-Schnittstelle:...
  • Seite 42 7  Anschluss SMA Solar Technology AG 5. Die Buchsen des 4-poligen Steckers mit einem Schraubendreher entriegeln. Dabei die Adern in die Pins 1 und 2 des 4-poligen Steckers stecken. 6. Die Aderfarben notieren. 7. Den 4-poligen Stecker an die Anschlussbuchse anschließen, die dem jeweiligen Energiezähler...

  • Seite 43: Sunny Home Manager An Den Router Anschließen

    SMA Solar Technology AG 7  Anschluss 7.3 Sunny Home Manager an den Router anschließen 1. Das Netzwerkkabel an den Netzwerkanschluss des Sunny Home Manager anschließen. 2. Das andere Ende des Netzwerkkabels an den Router anschließen. 7.4 Sunny Home Manager mit Spannung versorgen 7.4.1 Sunny Home Manager über Steckernetzteil mit Spannung versorgen 1.
  • Seite 44 7  Anschluss SMA Solar Technology AG Anforderungen an das Kabel für den Anschluss des Hutschienennetzteils an den Sunny Home Manager: ☐ Aderquerschnitt: 0,2 mm  … 1,5 mm ☐ Das Kabel hat mindestens 2 Adern. Vorgehen: 1. Das Hutschienennetzteil auf der Hutschiene montieren (siehe Anleitung des Hutschienennetzteils).
  • Seite 45 SMA Solar Technology AG 7  Anschluss 9. Wenn kein Energiezähler am 4-poligen Stecker angeschlossen ist, den 4-poligen Stecker am Sunny Home Manager in die untere Pin-Reihe einer der Anschlussbuchsen stecken. 10. Wenn ein Energiezähler am 4-poligen Stecker angeschlossen ist, den 4-poligen Stecker in die untere Pin-Reihe der Anschlussbuchse stecken, die dem jeweiligen Energiezähler zugeordnet ist...

  • Seite 46: Inbetriebnahme

    8.1 Verbindung zum Sunny Portal herstellen Voraussetzungen: ☐ Am Router ist DHCP aktiviert (siehe Anleitung des Routers). Wenn Ihr Router kein DHCP unterstützt, können Sie mit dem Sunny Home Manager Assistant statische Netzwerkeinstellungen am Sunny Home Manager vornehmen (siehe Kapitel 9.4 „Sunny Home Manager Assistant verwenden“, Seite 64).

  • Seite 47: Den Anlagen-Setup-Assistenten Starten

    • Sunny Home Manager-Anlage im Sunny Portal erstellen. • Energiezähler konfigurieren. • Die Anlagendaten eingeben. Tipp: Wenn Sie SMA Funksteckdosen haben, die SMA Funksteckdosen in Steckdosen stecken und die NetID der PV-Anlage einstellen (siehe Kapitel 5.1.3 „NetID an der SMA Funksteckdose einstellen“, Seite 31). Dadurch können Sie die SMA Funksteckdosen zusammen mit dem Sunny Home Manager registrieren.

  • Seite 48: Sunny Home Manager-Anlage Im Sunny Portal Erstellen

    8  Inbetriebnahme SMA Solar Technology AG 4. Innerhalb von 24 Stunden dem Link in der Bestätigungs-E-Mail folgen. ☑ Das Sunny Portal bestätigt in einem Fenster, dass Sie sich erfolgreich registriert haben. • [Weiter] wählen. • Die Seite Anlage wählen öffnet sich.
  • Seite 49 3. Im Feld Passwort Wiederholung das Anlagenpasswort erneut eingeben. 4. [Weiter] wählen. ☑ Die Seite Geräte wählen öffnet sich. 5. Im Feld PIC die Seriennummer des Sunny Home Manager eingeben. Im Feld RID den Registrierungsschlüssel (Registration ID) des Sunny Home Manager eingeben. 6. [Identifizieren] wählen.

  • Seite 50: Energiezähler Konfigurieren

    • Im Textfeld S0-Impulse/ kWh die Impulsrate des Energiezählers eingeben (siehe Anleitung des Energiezählers). SMA Energy Meter • SMA Energy Meter xxx wählen. Dabei ist xxx Platzhalter für die Seriennummer des SMA Energy Meter. Wenn sich zwei SMA Energy Meter in der PV-Anlage befinden, den gewünschten wählen.

  • Seite 51: Anlagendaten Eingeben

    Voraussetzungen: ☐ Die SMA Funksteckdose steckt in der Steckdose. ☐ Die obere waagerechte LED leuchtet orange oder grün. Sie können den Betriebsmodus der SMA Funksteckdose über die Sensortaste der SMA Funksteckdose einstellen oder über das Sunny Portal (siehe Bedienungsanleitung „Sunny Home Manager im Sunny Portal“). Betriebsmodus Erklärung...
  • Seite 52 SMA Solar Technology AG Vorgehen: Voraussetzung für den Modus „Automatik“ Sie können den Modus Automatik nur einstellen, wenn Sie die SMA Funksteckdose für den angeschlossenen Verbraucher im Sunny Portal konfiguriert haben. • Wenn die SMA Funksteckdose nicht zusammen mit dem Sunny Home Manager im Sunny Portal registriert wurde, die SMA Funksteckdose als neues Gerät zur Anlage...

  • Seite 53: Fehlersuche

    • Den Sunny Home Manager nicht von der Spannungsversorgung trennen. Wenn der Zustand dauerhaft anhält: Fehler. Abhilfe: • Den Sunny Home Manager von der Spannungsversorgung trennen und wieder mit Spannung versorgen (siehe Kapitel 7.4). • Wenn der Zustand weiter anhält, die SMA Service Line kontaktieren. Installationsanleitung HoMan-IA-de-16...
  • Seite 54 • Sicherstellen, dass der Sunny Home Manager korrekt am Router angeschlossen ist (siehe Kapitel 7.3). • Wenn der Sunny Home Manager korrekt am Router angeschlossen ist und die Status-LED weiterhin rot blinkt, den Sunny Home Manager vollständig zurücksetzen (siehe Kapitel 9.6). Abwechselnd grün und Der Sunny Home Manager ist mit dem Sunny Portal verbunden, aber noch orange blinkend nicht im Sunny Portal registriert.
  • Seite 55 SMA Solar Technology AG 9  Fehlersuche LED-Zustand Ursache und Abhilfe Orange leuchtend Der Sunny Home Manager ist seit mindestens 10 Minuten nicht mit dem Sunny Portal verbunden. Im Zwischenspeicher des Sunny Home Manager liegen keine neuen Ereignisse vor. Abhilfe: • Wenn der Zustand dauerhaft anhält, den Verbindungsstatus mit dem Sunny Home Manager Assistant prüfen (siehe Kapitel 9.4 „Sunny...

  • Seite 56: Zustände Der Bluetooth Led

    Netzwerks erweitern. Es besteht keine Bluetooth Verbindung zu den Geräten der PV-Anlage. Abhilfe: • Die SMA Bluetooth Geräte in Betrieb nehmen. • Bei Wechselrichtern mit Bluetooth Piggy-Back: Warten, bis sich die Wechselrichter einschalten. Möglicherweise ist am Sunny Home Manager nicht dieselbe NetID eingestellt wie bei den Geräten der PV-Anlage.

  • Seite 57: Fehler An Der Sma Funksteckdose

    9.2 Fehler an der SMA Funksteckdose Zustände der unteren waagerechten LED LED-Zustand Ursache und Abhilfe Die Bluetooth Verbindung zum Sunny Home Manager ist kritisch. Blau blinkend Abhilfe: • Wenn möglich, einen anderen Montageort wählen. • Wenn kein anderer Montageort möglich ist, einen SMA Bluetooth Repeater oder eine weitere SMA Funksteckdose...

  • Seite 58: Fehler Bei Der Registrierung Im Sunny Portal

    • Sicherstellen, dass der Sunny Home Manager mit Spannung versorgt ist (siehe Kapitel 7.4 „Sunny Home Manager mit Spannung versorgen“, Seite 43). • Wenn der Sunny Home Manager korrekt an den Router angeschlossen ist, mit Spannung versorgt ist und trotzdem alle LEDs aus sind, die SMA Service Line kontaktieren. Der Anlagen-Setup-Assistent Möglicherweise ist bei einigen Geräten nicht die NetID der...
  • Seite 59 SMA Bluetooth Piggy-Back Plus ist zu gering. Abhilfe: • Antennenverlängerungskit „ANTEXTKIT25-10“ einsetzen. Der Sunny Home Manager ist zu weit von Ihrer Anlage entfernt oder die Bluetooth Verbindung ist gestört. Grund für die Störung können z. B. Wände oder Decken sein, die die Funkwellen zu stark dämpfen.
  • Seite 60 9  Fehlersuche SMA Solar Technology AG Problem Ursache und Abhilfe Der Anlagen-Setup-Assistent Möglicherweise ist das SMA Gerät nicht korrekt an den Router listet keine oder nicht alle neuen angeschlossen oder nicht mit Spannung versorgt. SMA Geräte auf, die über Abhilfe: Speedwire angeschlossen sind.
  • Seite 61 • Die Funktion IGMP Snooping im Switch deaktivieren. Eine fremde Bluetooth Anlage in Funkreichweite des Der Anlagen-Setup-Assistent listet eigene und fremde Geräte Sunny Home Manager verwendet die gleiche NetID wie Ihre auf. Bluetooth Anlage. Abhilfe: • Mit Sunny Explorer eine freie NetID für Ihre Anlage ermitteln (siehe Hilfe des Sunny Explorer).
  • Seite 62 • Die Verbindung zum Sunny Portal mit dem Sunny Home Manager Assistant herstellen (siehe Kapitel 9.4 „Sunny Home Manager Assistant verwenden“, Seite 64). Der Sunny Home Manager ist im Sunny Portal bereits einer Anlage mit Ihrer E-Mail-Adresse zugeordnet. Abhilfe: • Den Sunny Home Manager aus der Anlage löschen (siehe Bedienungsanleitung des Sunny Portal für...
  • Seite 63 Wechselrichter mit Bluetooth Piggy-Back. Diese Wechselrichter Anlagenpasswort eingegeben haben, werden im schalten sich ab, wenn es dunkel ist. Deshalb kann der Anlagen-Setup-Assistent einige Sunny Home Manager zu dieser Zeit nicht auf die Wechselrichter Geräte mit einem Warnsymbol zugreifen. angezeigt. Abhilfe: 1.

  • Seite 64: Sunny Home Manager Assistant Verwenden

    Status-LED wieder dauerhaft grün. 9.4 Sunny Home Manager Assistant verwenden Der Sunny Home Manager Assistant hilft Ihnen, den Sunny Home Manager für Ihr Netzwerk zu konfigurieren, wenn sich der Sunny Home Manager nicht automatisch mit dem Sunny Portal verbindet. Außerdem können Sie sich mit dem Sunny Home Manager Assistant den aktuellen Verbindungsstatus zum Sunny Portal, die Netzwerkeinstellungen sowie die verbundenen Bluetooth Geräte anzeigen...

  • Seite 65: Sunny Home Manager Zurücksetzen

    9  Fehlersuche 9.6 Sunny Home Manager zurücksetzen Die Reset-Taste befindet sich in einem kleinen Loch auf der Unterseite des Sunny Home Manager. Je nachdem, wie lange Sie auf die Reset-Taste drücken, wird der Sunny Home Manager teilweise oder vollständig zurückgesetzt.

  • Seite 66: Sunny Home Manager Nach Dem Zurücksetzen Der Sunny Home Manager-Anlage Neu Zuordnen

    9.7 Sunny Home Manager nach dem Zurücksetzen der Sunny Home Manager-Anlage neu zuordnen Wenn Sie den Sunny Home Manager vollständig zurückgesetzt haben (siehe Kapitel 9.6) müssen Sie den Sunny Home Manager Ihrer Sunny Home Manager-Anlage im Sunny Portal neu zuordnen. Andernfalls nimmt das Sunny Portal keine Daten des Sunny Home Manager an.
  • Seite 67 8. [Weiter] wählen. ☑ Die Seite Geräte wählen öffnet sich. 9. Im Feld PIC die Seriennummer des Sunny Home Manager eingeben. Im Feld RID den Registrierungsschlüssel (Registration ID) des Sunny Home Manager eingeben. Seriennummer und Registrierungsschlüssel ablesen Sie können die Seriennummer und den Registrierungsschlüssel an folgenden Stellen ablesen: •...

  • Seite 68: Sma Funksteckdose Auf Werkseinstellung Zurücksetzen

    • Sie möchten die Messwerte der SMA Funksteckdose zurücksetzen. Vorgehen: 1. Die SMA Funksteckdose aus der Steckdose ziehen und erneut in die Steckdose stecken. ☑ Die obere waagerechte LED leuchtet ca. 10 Sekunden rot. 2. Sobald die senkrechten LEDs grün leuchten, die Sensortaste 5 Sekunden gedrückt halten. Dabei so lange nicht loslassen, bis die obere waagerechte LED rot leuchtet.

  • Seite 69: Außerbetriebnahme

    6. Wenn der Sunny Home Manager an der Wand montiert ist, den Sunny Home Manager nach oben drücken und von der Wand abnehmen. 7. Wenn der Sunny Home Manager auf einer Hutschiene montiert ist, den Sunny Home Manager von der Hutschiene abnehmen: Installationsanleitung...

  • Seite 70: Sunny Home Manager/Sma Funksteckdose Für

    10  Außerbetriebnahme SMA Solar Technology AG • Den Sunny Home Manager nach unten drücken. Dabei den Sunny Home Manager mit der unteren Kante nach vorne schwenken und von der Hutschiene abnehmen. 10.2 Sunny Home Manager/SMA Funksteckdose für Versand verpacken • Das Gerät verpacken. Dabei die Originalverpackung oder eine Verpackung verwenden, die sich für Gewicht und Größe des Geräts eignet (siehe Kapitel 11 „Technische Daten“, Seite 71).

  • Seite 71: Technische Daten

    SMA Solar Technology AG 11  Technische Daten 11 Technische Daten 11.1 Sunny Home Manager Allgemeine Daten Statusanzeige LEDs Maximale Länge der Kabel zu Energiezählern 30 m mit S0-Schnittstelle Maximale Länge der Kabel zu Energiezählern 15 m mit D0-Schnittstelle Zugelassene Länder Australien, Belgien, Deutschland, Frankreich, Italien, Griechenland, Großbritannien, Kanada,...

  • Seite 72: Umgebungsbedingungen Im Betrieb

    IP20 Maximale Höhe über NHN 2.000 m * Bei Einsatz des Sunny Home Manager bei unter 0 °C und über 40 °C: Nicht das mitgelieferte Steckernetzteil verwenden (siehe Kapitel 11.3 „Steckernetzteile“, Seite 74). Anforderungen an das Steckernetzteil: 12 V DC, Nennstrom: 1,5 A. ** nicht kondensierend *** nach IEC 60529 Kommunikationsschnittstelle zu anderen Geräten...

  • Seite 73: Sma Funksteckdose

    SMA Solar Technology AG 11  Technische Daten 11.2 SMA Funksteckdose Allgemeine Daten Statusanzeige LEDs Zugelassene Länder Belgien, Deutschland, Frankreich, Griechenland, Großbritannien, Italien, Luxemburg, Österreich, Portugal, Spanien, Tschechien, Schweiz Mindestlebensdauer* 20.000 Schaltzyklen * beim Schalten unter Volllast (16 A) Mechanische Größen Breite x Höhe x Tiefe 118 mm x 76 mm x 56 mm...

  • Seite 74: Steckernetzteile

    11  Technische Daten SMA Solar Technology AG Umgebungsbedingungen bei Transport/Lagerung Umgebungstemperatur − 25 °C … +80 °C Relative Luftfeuchtigkeit* 5 % … 95 % Maximale Höhe über NHN 3.000 m * nicht kondensierend Kommunikationsschnittstelle zu anderen Geräten Bluetooth, Speedwire Sunny Home Manager Maximale Reichweite Bluetooth* 100 m * maximale Reichweite im Freifeld 11.3 Steckernetzteile...

  • Seite 75: Taiytech, Tyt251200200Eu/3000M

    SMA Solar Technology AG 11  Technische Daten 11.3.2 TaiyTech, TYT251200200EU/3000M Mechanische Größen Breite x Höhe x Tiefe 92,0 mm x 90,6 mm x 36,0 mm Gewicht 190 g Spannungsversorgung Spannung 100 V AC … 240 V AC Frequenz 50 / 60 Hz Maximaler Strom 0,85 A Umgebungsbedingungen im Betrieb Umgebungstemperatur 0 °C … + 45 °C 11.3.3 CINCON, TRG30R 120...

  • Seite 76: Zubehör

    12  Zubehör SMA Solar Technology AG 12 Zubehör Bezeichnung Kurzbeschreibung SMA Bestellnummer Auslesekopf Kabel mit optischem HM-D0-METERADAPTER Auslesekopf und 4-poligem Stecker für Energiezähler mit D0-Schnittstelle SMA Funksteckdose Funksteckdose mit SMA BT-SOCKET-10 Bluetooth Wireless Technology HoMan-IA-de-16 Installationsanleitung...

  • Seite 77: Kontakt

    SMA Solar Technology AG 13  Kontakt 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Seriennummer und Software-Paket des Sunny Home Manager •...
  • Seite 78 Hybrid Energy Solutions Sunny Island : +33 (0)4 72 09 04 42 Power Plant Solutions Sunny Central : +33 (0)4 72 09 04 43 India SMA Solar India Pvt. Ltd. +91 22 61713888 Mumbai Italia SMA Italia S.r.l. +39 02 8934-7299 Milano Κύπρος/...
  • Seite 79 SMA Beijing Commercial +86 10 5670 1350 Company Ltd. 北京 SMA Japan K.K. +81 3 3451 9530 +971 2 698-5080 SMA Middle East LLC Other International SMA Service Line Toll free worldwide: 00800 SMA SERVICE countries (+800 762 7378423) Niestetal Installationsanleitung HoMan-IA-de-16...
