SMA Solar Technology AG

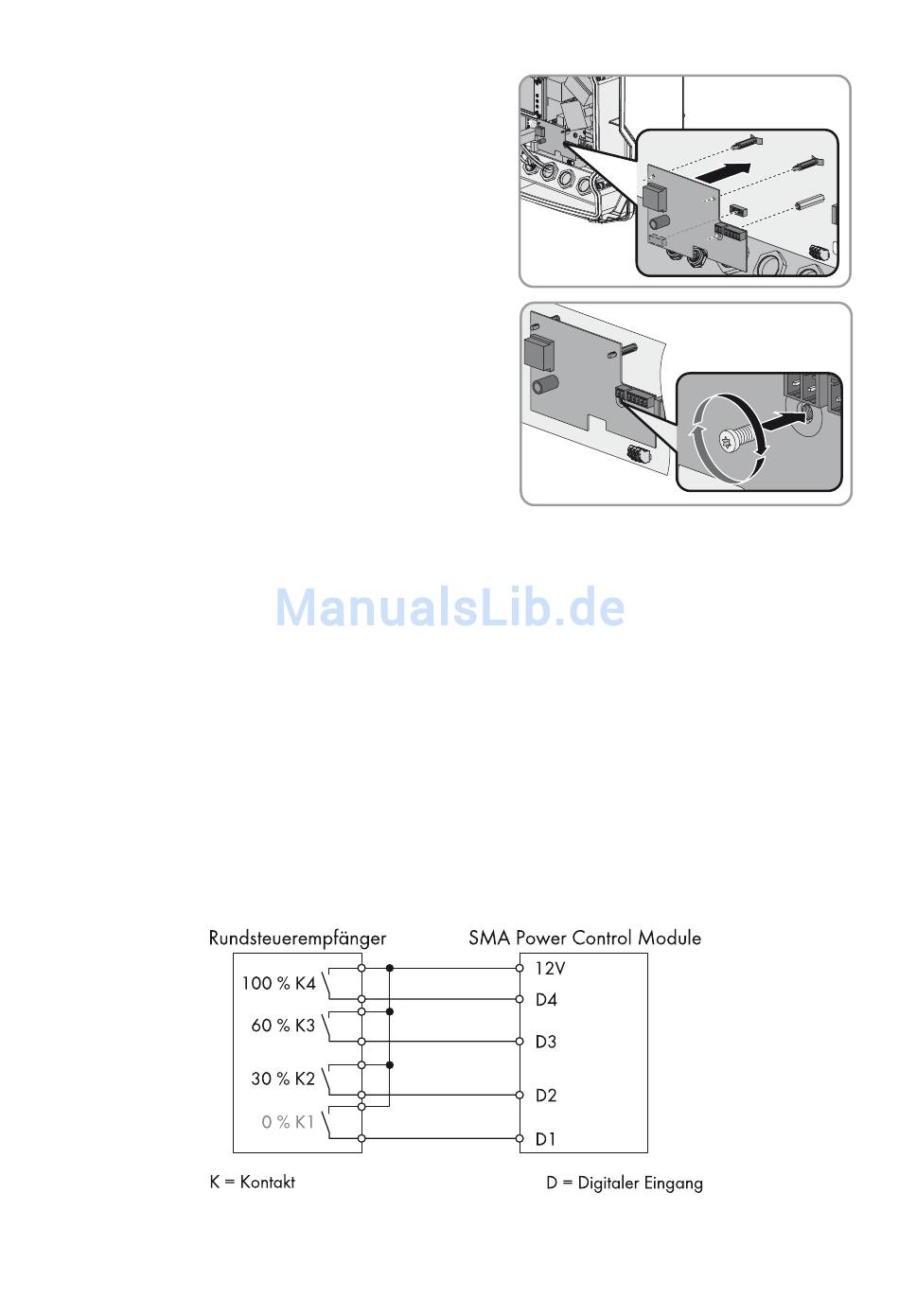

4. Das Modul in den Wechselrichter einsetzen. Dazu
den Stecker auf der Unterseite des Moduls in die
Buchse stecken und die Distanzstücke durch die
Löcher im Modul führen.
5. Das Modul mit der Schraube M4x10 und einem
Torx-Schraubendreher (T 20) festschrauben
(Drehmoment: 1,5 Nm).
5.3 Rundsteuerempfänger anschließen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Rundsteuerempfänger mit mindestens 3 Ausgängen
☐ 1 Anschlusskabel
Kabelanforderungen:
☐ Kabeldurchmesser: 5 mm ... 13 mm
☐ Leiterquerschnitt: 0,5 mm² ... 1,5 mm²
☐ Maximale Kabellänge: 100 m
☐ Bei Verlegung im Außenbereich muss das Kabel UV-beständig sein oder in einem
UV‑beständigem Kabelkanal verlegt werden.
☐ Erforderliche Aderanzahl für den Anschluss des Rundsteuerempfängers: 5 Adern
Abbildung 5: Verschaltungsübersicht bei einem Rundsteuerempfänger mit 4 Relais (Beispiel)
Installationsanleitung
PWCBRD-10-IA-de-14
15
