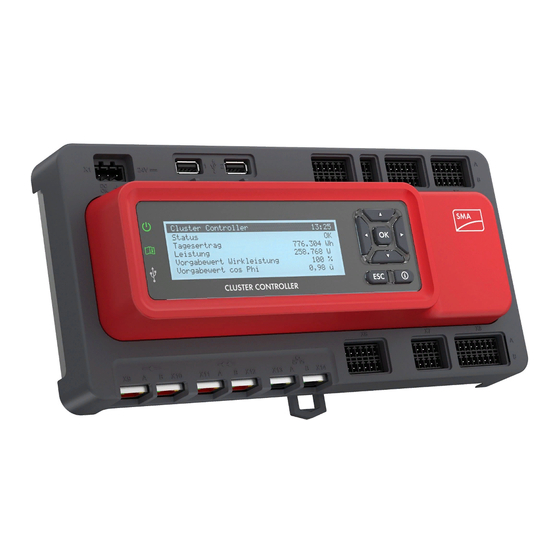

Gerät zur überwachung und steuerung von sma wechselrichtern
Vorschau ausblenden Andere Handbücher für CLUSTER CONTROLLER:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
SMA CLUSTER CONTROLLER
ClusterController-BA-de-14 | Version 1.4
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA CLUSTER CONTROLLER

Inhaltszusammenfassung für SMA CLUSTER CONTROLLER

  • Seite 1 Bedienungsanleitung SMA CLUSTER CONTROLLER ClusterController-BA-de-14 | Version 1.4 DEUTSCH...

  • Seite 2: Rechtliche Bestimmungen

    ® Die BLUETOOTH Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch die SMA Solar Technology AG erfolgt unter Lizenz. ® Modbus ist ein eingetragenes Warenzeichen der Schneider Electric und ist lizensiert durch die Modbus Organization, Inc.

  • Seite 3: Inhaltsverzeichnis

    SMA Solar Technology AG / SMA America, LLC Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ..........Gültigkeitsbereich................8 Zielgruppe ..................8 Weiterführende Informationen ............8 Symbole....................8 Auszeichnungen ................. 9 Nomenklatur..................9 Sicherheit ................... 10 Bestimmungsgemäße Verwendung........... 10 Sicherheitshinweise ................10 Betriebshinweis...................
  • Seite 4 Menü Ereignisse ..............31 4.2.4.7 Menü Aktualisierung und Sicherung ........32 4.2.4.8 Parametergruppen der Menüs..........32 4.2.5 Symbole..................34 Am Cluster Controller ein- oder ausloggen ......36 Systemeinstellungen ..............38 Display-Einstellungen ................. 38 6.1.1 Display-Sprache einstellen............. 38 6.1.2 Display-Kontrast einstellen............. 38 Sprache der Benutzeroberfläche einstellen........
  • Seite 5 10.5 Wechselrichter hinzufügen ..............57 10.6 Cluster Controller oder Wechselrichter austauschen....... 57 11 Sunny Portal................58 11.1 Cluster Controller im Sunny Portal registrieren......... 58 11.2 Datenversand an Sunny Portal einstellen ......... 59 11.3 Kommunikationsüberwachung einstellen.......... 59 11.4 Häufigkeit des Uploads einstellen............. 60 11.5 Verbindung zum Sunny Portal testen ..........
  • Seite 6 13.5 Einstellungen für Fallback vornehmen..........73 14 Update ..................76 14.1 Automatisches Update (empfohlen) ..........76 14.1.1 Automatisches Update für Cluster Controller einstellen ....76 14.1.2 Automatisches Update für angeschlossene SMA Geräte einstellen ..................76 14.2 Manuelles Update ................78 14.2.1 Manuelles Update für Cluster Controller durchführen....
  • Seite 7 18 Fehlersuche ................94 18.1 LED-Zustände..................94 18.1.1 Betriebs-LEDs .................. 94 18.1.2 LEDs der Netzwerkbuchsen............98 18.2 Fehler am Cluster Controller oder den angeschlossenen Geräten. 99 18.3 Cluster Controller über Benutzeroberfläche neu starten....112 18.4 Cluster Controller zurücksetzen............113 19 Zubehör ..................114 20 Kontakt ..................115...

  • Seite 8: Hinweise Zu Diesem Dokument

    SMA Solar Technology AG / SMA America, LLC Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für den SMA Cluster Controller (Modell "CLCON-10" und "CLCON-S-10") ab Hardware-Version A1 und ab Firmware-Version 1.0. Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen:...

  • Seite 9: Auszeichnungen

    SMA Solar Technology AG / SMA America, LLC 1 Hinweise zu diesem Dokument Symbol Erklärung Erwünschtes Ergebnis Möglicherweise auftretendes Problem Auszeichnungen Auszeichnung Verwendung Beispiel fett • Display-Texte • Im Feld Energie ist der Wert ablesbar. • Elemente auf einer Benutzeroberfläche •...

  • Seite 10: Sicherheit

    SMA Solar Technology AG / SMA America, LLC Sicherheit Bestimmungsgemäße Verwendung Der Cluster Controller ist ein Gerät zur Überwachung und Steuerung von SMA Wechselrichtern mit Speedwire/Webconnect-Schnittstelle in dezentralen PV-Anlagen und PV-Großanlagen. Der Cluster Controller ist ein Gerät der ITE-Klasse A gemäß EN 55022 und für den industriellen Gebrauch konzipiert.

  • Seite 11: Betriebshinweis

    1 GB pro Monat betragen. Die Datenmenge hängt unter anderem ab von der Anzahl der verbundenen Wechselrichter, der Häufigkeit der Geräte-Updates, der Häufigkeit der Sunny Portal-Übertragungen und der Nutzung von FTP-Push. • SMA empfiehlt die Nutzung eines Internettarifs mit Flatrate. Systemvoraussetzungen Unterstützte Webbrowser: ☐...

  • Seite 12: Produktbeschreibung

    Produktbeschreibung Cluster Controller 3.1.1 Funktionsübersicht Der Cluster Controller ist ein Gerät zur Überwachung und Steuerung von SMA Wechselrichtern mit Speedwire/Webconnect-Schnittstelle in dezentralen PV-Anlagen und PV-Großanlagen. Der Cluster Controller hat im Wesentlichen folgende Aufgaben: • Aufbau des Speedwire-Netzwerks • Auslesen, Bereitstellen und Verwalten von Anlagendaten •...

  • Seite 13: Konfigurieren Von Geräteparametern

    3 Produktbeschreibung Auslesen, Bereitstellen und Verwalten von Anlagendaten Der Cluster Controller ist die zentrale Kommunikationseinheit der Anlage und liest die Daten der Geräte in der Anlage (z. B. Wechselrichter, Sensoren) kontinuierlich aus. Anschließend stellt der Cluster Controller diese Anlagendaten per Display, Benutzeroberfläche und Modbus‑Datenschnittstelle bereit.
  • Seite 14 Der Cluster Controller kann die ausgelesenen Anlagendaten automatisch über das Internet an einen frei wählbaren FTP‑Server und/oder an das Internetportal Sunny Portal senden. Die Verbindung zum FTP‑Server und/oder zum Sunny Portal baut der Cluster Controller z. B. über einen Router auf.
  • Seite 15 3 Produktbeschreibung Durchführen von Updates für den Cluster Controller und die Wechselrichter Sie haben die Möglichkeit, Updates für den Cluster Controller und die Wechselrichter in der Anlage durchzuführen (siehe Bedienungsanleitung des Cluster Controllers). Die Updates können Sie automatisch oder manuell durchführen. Als Update‑Quelle können Sie das SMA Update Portal oder einen USB‑Datenträger mit aus dem Internet heruntergeladenen Update‑Dateien wählen.
  • Seite 16 SMA Solar Technology AG / SMA America, LLC Position Bezeichnung Router Rundsteuerempfänger oder Fernwirkgerät Netzstation Leitstand Netzleitwarte Öffentliches Stromnetz Abbildung 3: Dezentrale PV-Großanlage mit Cluster Controller und Umsetzen der Netzbetreibervorgaben per Regelung (Beispiel) Position Bezeichnung PV-Module Modultemperatursensor Wechselrichter ClusterController-BA-de-14 Bedienungsanleitung...

  • Seite 17: Typenschild

    SMA Solar Technology AG / SMA America, LLC 3 Produktbeschreibung Position Bezeichnung Außentemperatursensor Einstrahlungssensor Cluster Controller Industrieller Verbraucher Sunny Portal Router Rundsteuerempfänger oder Fernwirkgerät Energiezähler Leitstand Netzleitwarte Netzstation Öffentliches Stromnetz 3.1.2 Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild befindet sich auf der Rückseite des Gehäuses.

  • Seite 18: Leds

    LEDs Betriebs-LEDs Bezeichnung Erklärung Power-LED Zeigt an, ob der Cluster Controller startet oder in Betrieb ist (siehe Kapitel 18.1 "LED-Zustände", Seite 94) Status-LED Zeigt den Status des Cluster Controllers und der ange- schlossenen Geräte sowie den Kommunikationsstatus der Anlage und den Status der Netzsystemdienstleistungen an (siehe Kapitel 18.1 "LED-Zustände", Seite 94)

  • Seite 19: Display

    Seite 98) 3.1.4 Display Das Display zeigt Informationen zum Cluster Controller und den angeschlossenen Geräten sowie zum Anlagenzustand und zur Anlagenkonfiguration an. Der Display‑Kontrast ist einstellbar (siehe Bedienungsanleitung des Cluster Controllers). Die Display‑Sprachen sind "Deutsch" und "Englisch". Die Display‑Sprache wird über die Benutzeroberfläche des Cluster Controllers geändert (siehe Bedienungsanleitung des Cluster Controllers).
  • Seite 20 Ertragsdaten Zeigt die Ertragsdaten der Anlage an Anlagenzustand Zeigt den aktuellen Anlagenzustand an Dabei werden die Anzahl der vom Cluster Controller erkannten Wechselrichter und der Status der Wechselrichter angezeigt. Cluster Controller Zeigt den Status und Geräteinformationen des Cluster Controllers an Bei Anschluss eines USB‑Datenträgers an USB‑Anschluss 1 werden...

  • Seite 21: Tastenfeld

    Das Sunny Portal (www.SunnyPortal.com) ist ein Internetportal zur Überwachung von Anlagen sowie zur Visualisierung und Präsentation von Anlagendaten. Für die Nutzung des Sunny Portals ist ein SMA Produkt nötig, das die Daten Ihrer Anlage erfassen und an das Sunny Portal senden kann, z. B. der Cluster Controller. Je nachdem, welches SMA Produkt die Daten an das Sunny Portal sendet, stehen unterschiedliche Funktionen im Sunny Portal zur Verfügung.

  • Seite 22: Benutzeroberfläche Des Cluster Controllers

    Der Cluster Controller unterscheidet zwischen den Benutzergruppen Benutzer und Installateur. Um zu verhindern, dass 2 Benutzer gleichzeitig Änderungen über die Benutzeroberfläche vornehmen, kann sich immer nur 1 Benutzer zu einer Zeit am Cluster Controller einloggen. Die Benutzergruppen haben folgende Berechtigungen:...

  • Seite 23: Übersicht Über Die Benutzeroberfläche

    SMA Solar Technology AG / SMA America, LLC 4 Benutzeroberfläche des Cluster Controllers Übersicht über die Benutzeroberfläche 4.2.1 Aufbau Abbildung 6: Benutzeroberfläche des Cluster Controllers (Beispiel) Position Bezeichnung Erklärung Symbolleiste Bietet Zugriff auf die Hauptfunktionen des Cluster Controllers Anlagenbaum Stellt alle Geräte der Anlage in einer Baumstruktur dar Gerätemenü...

  • Seite 24: Symbolleiste

    4 Benutzeroberfläche des Cluster Controllers SMA Solar Technology AG / SMA America, LLC Position Bezeichnung Erklärung Inhaltsbereich Zeigt den Inhalt des gewählten Menüs an Statusleiste Zeigt folgende Informationen an: • Seriennummer des Cluster Controllers • Firmware-Version des Cluster Controllers* Nach dem Login auf die Benutzeroberfläche werden zusätzlich folgende Informationen angezeigt: •...

  • Seite 25: Anlagenbaum

    SMA Solar Technology AG / SMA America, LLC 4 Benutzeroberfläche des Cluster Controllers 4.2.3 Anlagenbaum Im Anlagenbaum werden alle in der Anlage befindlichen Geräte in einer Baumstruktur abgebildet. Der Anlagenbaum ist in die Hierarchieebenen "Anlagensicht" und "Gerätesicht" aufgeteilt. Abbildung 7: Aufbau des Anlagenbaums (Beispiel)

  • Seite 26: Gerätemenü

    4 Benutzeroberfläche des Cluster Controllers SMA Solar Technology AG / SMA America, LLC Symbol Bezeichnung Erklärung Fehler Mindestens ein Gerät in der Anlage hat den Status Fehler . Es liegt ein Problem mit diesem Gerät vor, das noch nicht behoben werden konnte.

  • Seite 27: Menü Momentanwerte

    SMA Solar Technology AG / SMA America, LLC 4 Benutzeroberfläche des Cluster Controllers 4.2.4.2 Menü Momentanwerte Momentanwerte sind Messwerte oder berechnete Werte des Geräts, z. B. die Temperatur oder die Leistung. Abhängig davon, ob im Anlagenbaum die Anlagensicht oder die Gerätesicht gewählt ist, werden unterschiedliche Informationen angezeigt.

  • Seite 28: Menü Netzsystemdienstleistungen

    Im Menü Netzsystemdienstleistungen können Sie Einstellungen für die Netzsystemdienstleistungen (z. B. Vorgaben zur Wirkleistungsbegrenzung oder zur Blindleistungsvorgabe) vornehmen. Das Menü Netzsystemdienstleistungen wird nur angezeigt, wenn im Anlagenbaum der Cluster Controller gewählt ist. Einstellbare Parameter für digitale und analoge Eingänge Parameter Erklärung Zeitintervall für Stellwert...
  • Seite 29 SMA Solar Technology AG / SMA America, LLC 4 Benutzeroberfläche des Cluster Controllers Einstellbare Parameter für analoge Eingänge Parameter Erklärung Fehlertoleranzzeit Gibt an, ab wann ein ungültiger Eingangszustand als Fehler er- kannt wird Anfangswert Eingangssignal Anfangswert für das Eingangssignal Endwert Eingangssignal Endwert für das Eingangssignal...
  • Seite 30 Endwert für den Sollwert zur Wirkleistungsbegrenzung sind 16 mA eingestellt. Wenn der Netzbetreiber ein Signal von 3,5 mA an den Cluster Controller sendet, dann wertet der Cluster Controller dieses Signal als 4 mA, weil der Wert von 4 mA als Untergrenze für den Sollwert zur Wirkleistungsbegrenzung eingestellt ist.

  • Seite 31: Menü Ereignisse

    SMA Solar Technology AG / SMA America, LLC 4 Benutzeroberfläche des Cluster Controllers Parameter Erklärung Zeitintervall bei verändertem Soll- Gibt an, in welchem Zeitintervall der Steuerbefehl mit dem neu- wert en Stellwert an die Wechselrichter gesendet werden soll, so- bald sich der vom Signalgeber gesendete Sollwert geändert Der erste Stellwert wird unmittelbar nach Änderung des Soll-...

  • Seite 32: Menü Aktualisierung Und Sicherung

    Erklärung Dieses Ereignis kann nur durch einen Benutzer mit der Berechtigung Installateur behoben werden (siehe Kapitel 9.1, Seite 53). Dieses Ereignis kann nur durch den SMA Service behoben werden (siehe Kapi- tel 9.1, Seite 53). 4.2.4.7 Menü Aktualisierung und Sicherung Im Menü Aktualisierung und Sicherung haben Sie folgende Möglichkeiten: Parametergruppe Möglichkeit...
  • Seite 33 SMA Solar Technology AG / SMA America, LLC 4 Benutzeroberfläche des Cluster Controllers Symbol Bezeichnung Erklärung Einstellungen Einstellungen zum Update Gerät Werte, die das Gerät direkt betreffen und die keiner der anderen Parametergruppen (z. B. DC-Seite etc.) zugeordnet werden können Benutzerrechte Alle Werte, die den Zugriff auf das Gerät oder...

  • Seite 34: Symbole

    Guard-Parameter) zu ändern Gerätesymbole Symbol Erklärung Gesamtanlage Cluster Controller Energy Meter Wechselrichter (Beispiel) Unbekannter Wechselrichter Unbekanntes Gerät Führen Sie gegebenenfalls ein Firmware-Update für den Cluster Controller durch (siehe Kapitel 14, Seite 76), damit das Gerät mit dem korrekten Symbol ange- zeigt wird. ClusterController-BA-de-14 Bedienungsanleitung...
  • Seite 35 SMA Solar Technology AG / SMA America, LLC 4 Benutzeroberfläche des Cluster Controllers Sonstige Symbole Symbol Bezeichnung Erklärung Sanduhr Zeigt an, dass gerade Werte im Gerät gespeichert werden Durchschnittswert Zeigt den Durchschnittswert an Summe Zeigt addierte Werte an Maximum Zeigt den Maximalwert an...

  • Seite 36: Am Cluster Controller Ein- Oder Ausloggen

    5 Am Cluster Controller ein- oder ausloggen SMA Solar Technology AG / SMA America, LLC Am Cluster Controller ein- oder ausloggen Am Cluster Controller einloggen 1. Wenn die IP-Adresse des Cluster Controllers nicht bekannt ist, die IP-Adresse des Cluster Controllers vom Display ablesen und notieren. Dazu die Display-Ansicht Externe Kommunikation wählen und die IP-Adresse ablesen und notieren.
  • Seite 37 SMA Solar Technology AG / SMA America, LLC 5 Am Cluster Controller ein- oder ausloggen Vorgehen: • In der Symbolleiste [Abmelden] wählen. Bedienungsanleitung ClusterController-BA-de-14...

  • Seite 38: Systemeinstellungen

    Reduziert den Display-Kontrast 3. Zum Verlassen der Display-Ansicht Einstellungen die Taste [ESC] drücken. Sprache der Benutzeroberfläche einstellen 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Gerät > Ländereinstellungen wählen. 3. [Bearbeiten] wählen.

  • Seite 39: Datumsformat Einstellen

    Display des Cluster Controllers aus. Auf Datenexporte hat die Änderung des Formats keinen Einfluss. Vorgehen: 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Gerät > Ländereinstellungen wählen. 3. [Bearbeiten] wählen.

  • Seite 40: Temperatureinheit Einstellen

    6 Systemeinstellungen SMA Solar Technology AG / SMA America, LLC Vorgehen: 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Gerät > Ländereinstellungen wählen. 3. [Bearbeiten] wählen. 4. In der Dropdown-Liste Zeitformat das gewünschte Zeitformat wählen: Abkürzung...

  • Seite 41: Anlagenzeit Über Das Internet Synchronisieren

    Sunny Portal oder ein NTP-Server als Quelle. Eine Registrierung im Sunny Portal ist nicht erforderlich. Vorgehen: 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Gerät > Zeiteinstellungen wählen.

  • Seite 42: Gerätekonfiguration

    ☐ An den Cluster Controller muss ein Einstrahlungssensor angeschlossen sein (siehe Installationsanleitung des Cluster Controllers). Vorgehen: 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Meteorologie > Umgebung > Einstrahlungssensor > Kennlinie wählen.

  • Seite 43: Parameter Eines Einzelnen Geräts Einstellen

    4. Die gewünschten Parameter einstellen. 5. [Speichern] wählen. ☑ Die Einstellungen werden im Cluster Controller gespeichert und danach an alle Geräte der betreffenden Geräteklasse übertragen. Der Speichervorgang wird auf der Benutzeroberfläche des Cluster Controllers durch ein Sanduhr-Symbol angezeigt und kann gegebenenfalls mehrere Stunden dauern, wenn die DC-Eingangsspannung im Wechselrichter zu gering ist (z. B.

  • Seite 44: Gerätekonfiguration Des Cluster Controllers Sichern Und Wiederherstellen

    4. In der Dropdown-Liste Eingeschaltet den Eintrag Nein wählen. 5. [Speichern] wählen. ☑ Die Einstellungen werden im Cluster Controller gespeichert und danach an alle Geräte der betreffenden Geräteklasse übertragen. Der Speichervorgang wird auf der Benutzeroberfläche des Cluster Controllers durch ein Sanduhr-Symbol angezeigt und kann gegebenenfalls mehrere Stunden dauern, wenn die DC-Eingangsspannung im Wechselrichter zu gering ist (z. B.
  • Seite 45 SMA Solar Technology AG / SMA America, LLC 7 Gerätekonfiguration 4. Die gewünschte Konfigurationsdatei wählen und [Öffnen] wählen. ☑ Der Dateiname der gewählten Konfigurationsdatei wird im Feld Gerätekonfiguration wiederherstellen (*.bak) angezeigt. 5. [Ausführen] wählen. ☑ Die Konfigurationsdatei wird hochgeladen und die Gerätekonfiguration wird wiederhergestellt.

  • Seite 46: Export Von Anlagendaten

    8.2.1 CSV-Format Bei Auswahl des CSV-Formats legt der Cluster Controller für jeden Tag eine CSV-Datei an und speichert darin alle 5 Minuten die gesammelten Anlagendaten ab. Einzelne Daten sind in der CSV- Datei immer durch ein Semikolon getrennt. Das Dezimaltrennzeichen und das Zeitformat innerhalb der CSV-Datei sind abhängig von den Ländereinstellungen des Cluster Controllers (siehe...

  • Seite 47: Xml-Format

    8.2.2 XML-Format Bei Auswahl des XML-Formats legt der Cluster Controller für jeden Tag ein Verzeichnis an und speichert darin alle 5 Minuten die gesammelten Anlagendaten als XML-Dateien ab. Die XML- Dateien werden alle 15 Minuten zu einer ZIP-Datei gepackt, die jeweils 3 XML-Dateien enthält.

  • Seite 48: Dateiaufbau (Beispiel)

    Beispiel: D <Key>SENS0700:5141:TmpMdul C</Key> Kleinster Wert im Messintervall, ermittelt über alle an den Cluster Controller angeschlossenen Geräte Größter Wert im Messintervall, ermittelt über alle an den Cluster Controller an- geschlossenen Geräte Mean Durchschnittswert im Messintervall, ermittelt über alle an den Cluster Controller angeschlossenen Geräte...

  • Seite 49: Messwertbezeichnung Einstellen

    • Technische Bezeichnung der Messwerte, Beispiel: Metering.TotWhOut • Bezeichnung der Messwerte als Begriff, Beispiel: Gesamtertrag Vorgehen: 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Datenaufzeichnung > Export wählen. 3. [Bearbeiten] wählen.

  • Seite 50: Anlagendaten Auf Integrierten Ftp-Server Exportieren

    Voraussetzung: ☐ Der integrierte FTP-Server muss aktiviert sein (siehe Kapitel 8.5.2, Seite 50). Beispiel: IP-Adresse, Benutzerkennung und Anlagenpasswort eingeben Wenn Sie sich als Installateur mit dem Passwort "1111" am Cluster Controller mit der IP-Adresse 192.169.4.2 einloggen möchten, geben Sie Folgendes ein: ftp://installer:1111@192.169.4.2...

  • Seite 51: Anlagendaten Zusätzlich Auf Externen Ftp-Server Exportieren (Ftp-Push)

    ☐ Im FTP-Server muss die "Append"-Funktion aktiviert sein. Dadurch werden neue Daten an eine bereits auf dem FTP-Server befindliche Datei angehängt und das zu übertragende Datenvolumen reduziert. Vorgehen: 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Weitere Anwendungen > FTP-Push wählen. 3. [Bearbeiten] wählen.

  • Seite 52: Ftp-Push-Funktion Testen

    6. Im Feld Port den Netzwerk-Port des externen FTP-Servers eingeben. 7. Im Feld Passwort das Passwort des externen FTP-Servers eingeben. 8. Im Feld Server-Pfad das Unterverzeichnis eintragen, in das der Cluster Controller die Daten auf dem externen FTP-Server speichern soll.

  • Seite 53: Anlagenüberwachung

    Alarmierung einstellen Über die Alarmierungsfunktion können Sie sich per E-Mail über alarmierungsrelevante Ereignisse in der Anlage informieren lassen. Dabei berücksichtigt der Cluster Controller die Ereignisse der letzten 24 Stunden. Alarmierungsrelevante Ereignisse sind z. B. Ereignisse vom Typ Fehler, die zu Ertragsverlusten führen können.
  • Seite 54 • Die Gruppe E-Mail wählen. • Im Feld Test-E-Mail senden die Schaltfläche [Ausführen] wählen. ☑ Der Cluster Controller sendet eine Test-E-Mail an die angegebene E-Mail-Adresse. Im Feld Ergebnis des letzten Test-E-Mail-Versands wird OK angezeigt. ✖ Die Test-E-Mail konnte nicht versendet werden? Mögliche Fehlerursache: Sie haben die E-Mail-Adresse falsch eingegeben, es besteht keine...

  • Seite 55: Anlagenverwaltung Und Austausch Von Komponenten

    Der Cluster Controller unterstützt aktuell maximal 1 Energy Meter. Das Energy Meter muss als Messeinrichtung für die Wirkleistungseinspeisung am Netzanschlusspunkt verwendet werden. Der Cluster Controller erkennt das Energy Meter automatisch. Wenn Sie mehr als 1 Energy Meter in Ihrer Anlage installiert haben, stellen Sie sicher, dass das automatisch erkannte Energy Meter das als Messeinrichtung am Netzanschlusspunkt installierte Energy Meter ist.

  • Seite 56: Typ, Seriennummer Und Firmware-Version Der Geräte Ablesen

    • Wenn der Cluster Controller seine IP-Adresse automatisch per DHCP bezieht, die IP- Adresse in der Gruppe DHCP ablesen. • Wenn der Cluster Controller eine statische IP-Adresse erhalten hat, die IP-Adresse in der Gruppe Ethernet ablesen. 10.4.2 IP-Adresse des Wechselrichters ablesen Sie haben zwei Möglichkeiten, die IP-Adresse des Wechselrichters abzulesen:...

  • Seite 57: Wechselrichter Hinzufügen

    2. Die Parametergruppe Anlagenkommunikation > Speedwire wählen und die IP-Adresse ablesen. 10.5 Wechselrichter hinzufügen 1. Den neuen Wechselrichter an den Cluster Controller anschließen (siehe Installationsanleitung des Cluster Controllers). 2. Als Installateur am Cluster Controller einloggen. ☑ Der neue Wechselrichter wird im Anlagenbaum mit einem Schloss-Symbol dargestellt.

  • Seite 58: Sunny Portal

    In einer Sunny Portal-Anlage darf der Cluster Controller nicht zusammen mit der Sunny WebBox verwendet werden. • Wenn sich in der Sunny Portal-Anlage, in die Sie den Cluster Controller integrieren möchten, bereits eine Sunny WebBox befindet, vor der Registrierung des Cluster Controller die Sunny WebBox aus der Sunny Portal-Anlage löschen (siehe...

  • Seite 59: Datenversand An Sunny Portal Einstellen

    11.2 Datenversand an Sunny Portal einstellen Voraussetzung: ☐ Sie müssen im Sunny Portal registriert sein (siehe Kapitel 11.1, Seite 58). Vorgehen: 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Sunny Portal > Grundeinstellungen wählen. 3. [Bearbeiten] wählen.

  • Seite 60: Häufigkeit Des Uploads Einstellen

    Um zu bestimmten Zeiten ein zu hohes Datenaufkommen für das Sunny Portal zu vermeiden, startet der Cluster Controller den Daten-Upload gegebenenfalls bis zu 10 Minuten verzögert. Wenn ein Daten-Upload noch andauert und der Cluster Controller soll einen neuen Daten- Upload starten (z. B. bei einem eingestellten Zeitintervall von 15 Minuten), dann führt der Cluster Controller den neuen Daten-Upload nicht aus, sondern überträgt die Daten erst im...

  • Seite 61: Anlagenkennung Für Sunny Portal Anpassen

    SMA Solar Technology AG / SMA America, LLC 11 Sunny Portal 11.6 Anlagenkennung für Sunny Portal anpassen In den folgenden Fällen müssen Sie im Cluster Controller die Anlagenkennung für das Sunny Portal anpassen: • Ein anderes Kommunikationsgerät (z. B. Sunny WebBox) hat bereits Anlagendaten der betroffenen Anlage an das Sunny Portal gesendet.

  • Seite 62: Modbus-Konfiguration

    Bei Verwendung eines Modbus-Clients müssen Sie über die Benutzeroberfläche des Cluster Controllers die benötigten Modbus-Server aktivieren. Vorgehen: 1. Als Installateur am Cluster Controller einloggen. 2. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 3. Die Parametergruppe Externe Kommunikation > Modbus wählen. 4. [Bearbeiten] wählen.

  • Seite 63: Anlagenkonfiguration Aktualisieren

    Benutzerdefiniertes Modbus-Profil aktualisieren (*.xml) angezeigt. • [Aktualisieren] wählen. Anlagenkonfiguration sichern 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Aktualisierung und Sicherung wählen. 2. Die Parametergruppe Modbus wählen. 3. Um die automatisch erstellte Anlagenkonfigurationsdatei zu sichern, [Automatisch erstellte Anlagenkonfiguration sichern (sysplant.xml)] wählen.

  • Seite 64: Netzsystemdienstleistungen

    Sie haben die Möglichkeit, die Vorgaben zu Netzsystemdienstleistungen entweder per Steuerung oder per Regelung vom Cluster Controller umsetzen zu lassen. Für den Fall, dass der Cluster Controller eine Vorgabe als ungültig wertet oder innerhalb eines konfigurierbaren Zeitraums keine Vorgabe empfängt, können Sie zusätzlich Einstellungen für den "Fallback"...

  • Seite 65: Parameter Für Netzsystemdienstleistungen In Den Wechselrichtern Einstellen

    Netzsystemdienstleistungen umsetzen können, müssen Sie vorab die entsprechenden Parameter in den Wechselrichtern einstellen. Voraussetzung: ☐ Sie müssen über einen persönlichen SMA Grid Guard-Code verfügen (Antragsformular für den SMA Grid Guard-Code erhältlich unter www.SMA-Solar.com, weiterführende Informationen zum SMA Grid Guard-Code siehe Kapitel 15.5, Seite 87).

  • Seite 66: Einstellungen Für Wirkleistungsbegrenzung

    ☐ Im Wechselrichter muss der benötigte Parameter für die Wirkleistungsbegrenzung eingestellt sein (siehe Kapitel 13.2, Seite 65). Vorgehen: 1. Als Installateur am Cluster Controller einloggen. 2. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Netzsystemdienstleistungen wählen. 3. Die allgemeinen Einstellungen vornehmen: • Die Parametergruppe Allgemeine Einstellungen > Anlagensteuerung wählen.
  • Seite 67 Beispiel: Zeitintervall bei verändertem Sollwert beträgt 60 Sekunden Der Cluster Controller sendet unmittelbar nach Änderung des vom Signalgeber gesendeten Sollwerts einen Steuerbefehl mit einem entsprechenden Stellwert an die Wechselrichter. Sind weitere Stellwerte notwendig, um den Sollwert zu erreichen, und Sie haben für den Parameter Zeitintervall bei verändertem Sollwert einen Wert von 60 Sekunden...

  • Seite 68: Wirkleistungsbegrenzung Am Netzanschlusspunkt Regeln

    Diese Einstellung ist nur erforderlich, wenn Ihr Netzbetreiber fordert, dass die Anlage keine Wirkleistung einspeist. Voraussetzung: ☐ Sie müssen über einen persönlichen SMA Grid Guard-Code verfügen (Antragsformular für den SMA Grid Guard-Code erhältlich unter www.SMA-Solar.com, weiterführende Informationen zum SMA Grid Guard-Code siehe Kapitel 15.5, Seite 87).
  • Seite 69 ☐ Im Wechselrichter muss der benötigte Parameter für die Wirkleistungsbegrenzung eingestellt sein (siehe Kapitel 13.2, Seite 65). Vorgehen: 1. Als Installateur am Cluster Controller einloggen. 2. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Netzsystemdienstleistungen wählen. 3. Die allgemeinen Einstellungen vornehmen: Bedienungsanleitung...

  • Seite 70: Einstellungen Für Blindleistungsvorgabe

    ☐ Im Wechselrichter muss der benötigte Parameter für die Blindleistungsvorgabe eingestellt sein (siehe Kapitel 13.2, Seite 65). Vorgehen: 1. Als Installateur am Cluster Controller einloggen. 2. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Netzsystemdienstleistungen wählen. ClusterController-BA-de-14 Bedienungsanleitung...
  • Seite 71 • Im Feld Fehlertoleranzzeit einen Wert möglichst größer 1 Sekunde eingeben. Dadurch vermeiden Sie, dass z. B. ein kurzzeitiges, gleichzeitiges Anziehen zweier Relais eines Rundsteuerempfängers während eines Zustandswechsels vom Cluster Controller als ungültiger Zustand gewertet wird. 7. Bei Verwendung der analogen Eingänge die Einstellungen für die analogen Eingänge vornehmen: •...

  • Seite 72: Blindleistung Über Vorgabegröße Cos Phi Steuern

    ☐ Im Wechselrichter muss der benötigte Parameter für die Blindleistungsvorgabe eingestellt sein (siehe Kapitel 13.2, Seite 65). Vorgehen: 1. Als Installateur am Cluster Controller einloggen. 2. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Netzsystemdienstleistungen wählen. 3. Die allgemeinen Einstellungen vornehmen: • Die Parametergruppe Allgemeine Einstellungen > Anlagensteuerung wählen.

  • Seite 73: Einstellungen Für Fallback Vornehmen

    Wechselrichtern "Fallback" bei ausbleibender oder ungültiger externer Vorgabe Diese Art des "Fallback" ist ein Betriebsmodus, dessen Vorgaben der Cluster Controller umsetzt, wenn er eine Sollwertvorgabe als ungültig wertet oder innerhalb eines konfigurierbaren Zeitraums keine Sollwertvorgabe empfängt. Der Cluster Controller wertet eine Sollwertvorgabe als ungültig, wenn es dafür keine Konfiguration im Cluster Controller gibt oder wenn die Sollwertvorgabe...
  • Seite 74 SMA Solar Technology AG / SMA America, LLC Vorgehen: 1. Als Installateur am Cluster Controller einloggen. 2. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Netzsystemdienstleistungen wählen. 3. Die Parametergruppe wählen, für die die "Fallback"-Einstellungen vorgenommen werden sollen: •...
  • Seite 75 SMA Solar Technology AG / SMA America, LLC 13 Netzsystemdienstleistungen 5. Die Gruppe Konfiguration der Anlagensteuerung über Kommunikation wählen. 6. Um den "Fallback" bei Blindleistungsvorgabe mit Vorgabegröße cos Phi einzustellen, die Gruppe cos Phi, Vorgabe durch Anlagensteuerung wählen. 7. Um den "Fallback" bei Blindleistungsvorgabe mit Vorgabegröße Blindleistung in % einzustellen, die Gruppe Blindleistung Q, Vorgabe durch Anlagensteuerung wählen.

  • Seite 76: Update

    Der Cluster Controller prüft 1-mal täglich, ob ein neues Update zur Verfügung steht. Ist ein neues Update verfügbar, lädt der Cluster Controller das Update herunter. Der Update- Vorgang startet automatisch in der folgenden Nacht um 23:00 Uhr. Vorhandene Einstellungen des Cluster Controllers und die Anlagendaten bleiben nach dem Update-Vorgang erhalten.
  • Seite 77 Portal oder ein an den Cluster Controller angeschlossener USB-Datenträger gewählt werden. Beim Update über das SMA Update Portal prüft der Cluster Controller 1-mal täglich, ob ein neues Update zur Verfügung steht. Ist ein neues Update verfügbar, lädt der Cluster Controller das Update herunter.

  • Seite 78: Manuelles Update

    3. Im Feld Update suchen und installieren die Schaltfläche [Ausführen] wählen. ☑ Der Cluster Controller prüft, ob ein neues Update zur Verfügung steht. Ist ein neues Update verfügbar, lädt der Cluster Controller das Update aus dem SMA Update Portal herunter und startet den Update-Vorgang.

  • Seite 79: Manuelles Update Über Usb-Datenträger Durchführen

    • Auf der ersten Partition des USB-Datenträgers im Stammverzeichnis einen Dateiordner mit der Bezeichnung UPDATE anlegen. Wenn sich auf dem USB-Datenträger mehr als 1 Partition befindet, durchsucht der Cluster Controller nur die erste Partition nach Update- Dateien. • Die heruntergeladene Update-Datei (*.up2) in den Ordner UPDATE kopieren und anschließend den USB-Datenträger vom Computer entfernen.
  • Seite 80 3. Im Bereich Verfügbare Updates die gewünschte Update-Datei markieren und [ Herunterladen] wählen. ☑ Der Cluster Controller lädt die Update-Datei aus dem Internet herunter und zeigt nach erfolgreichem Download im Bereich Verfügbare Updates die Update-Datei mit dem Status Bereit an.
  • Seite 81 • Auf der ersten Partition des USB-Datenträgers im Stammverzeichnis einen Dateiordner mit der Bezeichnung UPDATE anlegen. Wenn sich auf dem USB-Datenträger mehr als 1 Partition befindet, durchsucht der Cluster Controller nur die erste Partition nach Update- Dateien. • Die heruntergeladene Update-Datei (*.up2) in den Ordner UPDATE kopieren und anschließend den USB-Datenträger vom Computer entfernen.
  • Seite 82 5. [Senden] wählen. ☑ Der Cluster Controller prüft die gespeicherten Dateien. ☑ Der Cluster Controller sendet die Update-Datei 1-mal täglich an bis zu 5 aufeinanderfolgenden Tagen an die Geräte in der Anlage. Der Update-Vorgang war erfolgreich, wenn für alle betroffenen Geräte die Versionsnummer der gesendeten Update- Datei angezeigt wird.

  • Seite 83: Passwörter Und Sma Grid Guard

    ☐ Das Anlagenpasswort darf aus maximal 12 Zeichen bestehen. ☐ Erlaubte Sonderzeichen: ? _ ! - Vorgehen: 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Benutzerrechte > Zugangskontrolle wählen. 3. [Bearbeiten] wählen.

  • Seite 84: Gerätepasswort An Anlagenpasswort Anpassen

    • Im Feld Passwort bestätigen das neue Anlagenpasswort erneut eingeben. 5. [Speichern] wählen. ☑ Der Cluster Controller ändert das Anlagenpasswort bei allen Geräten in der Anlage. 15.3 Gerätepasswort an Anlagenpasswort anpassen Wenn sich das Passwort eines Geräts vom Anlagenpasswort unterscheidet, wird das Gerät im Anlagenbaum mit einem Schloss-Symbol dargestellt.

  • Seite 85: Anlagenpasswort Zurücksetzen

    15 Passwörter und SMA Grid Guard Anlagenpasswort zurücksetzen 1. Als Installateur am Cluster Controller einloggen. 2. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 3. Das Anlagenpasswort wieder an das vorherige Anlagenpasswort anpassen: • Die Parametergruppe Benutzerrechte > Zugangskontrolle wählen.
  • Seite 86 3. Das Installateurpasswort des Cluster Controllers auf den PUK des gewünschten Wechselrichters anpassen. Dadurch ist der Zugriff auf den Wechselrichter wieder möglich: • Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen > Benutzerrechte > Zugangskontrolle wählen.

  • Seite 87: Sma Grid Guard-Modus Einstellen

    Grid Guard-Parameter zu ändern, muss der SMA Grid Guard-Modus auf der Benutzeroberfläche des Cluster Controllers aktiviert sein. Dafür benötigen Sie einen persönlichen SMA Grid Guard- Code. Ihren persönlichen SMA Grid Guard-Code können Sie bei SMA anfordern (Antrag für den SMA Grid Guard-Code erhältlich unter www.SMA-Solar.com).

  • Seite 88: Zugriff Über Internet Einrichten

    SMA Solar Technology AG / SMA America, LLC 16 Zugriff über Internet einrichten Wenn der Cluster Controller in ein LAN mit Router integriert ist, können Sie auch über das Internet auf die Benutzeroberfläche des Cluster Controllers zugreifen. Sie haben folgende Möglichkeiten: •...

  • Seite 89: Zugriff Über Dyndns

    1. Die gewünschte Internetadresse bei einem DynDNS-Dienst einrichten, z. B. bei dyndns.com. 2. Den Router für DynDNS einrichten (siehe Anleitung des Routers). 3. Eine entsprechende Port-Weiterleitung am Router einrichten (siehe Anleitung des Routers). Standardmäßig ist der Cluster Controller auf den HTTP-Port 80 und den NAT-Port 80 eingestellt. Bedienungsanleitung...

  • Seite 90: Netzwerkkonfiguration

    • Die Subnetzmaske ändern in 255.255.0.0. • Sicherstellen, dass keine Gateway-Adresse eingetragen ist. 5. Den Cluster Controller über die vom Display abgelesene IP-Adresse aufrufen und einloggen. 6. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen.

  • Seite 91: Wechselrichter Für Statisches Lan Konfigurieren

    Bei Verwendung eines Proxy‑Servers müssen Sie eine entsprechende Proxy‑Konfiguration vornehmen, um innerhalb des LAN auf die Benutzeroberfläche des Cluster Controller zugreifen zu können oder um dem Cluster Controller den Zugriff auf das Internet zu ermöglichen, z. B. für die Verbindung zum Sunny Portal.

  • Seite 92: Dhcp-Konfiguration Vornehmen

    Aufruf der Benutzeroberfläche mit angeben. Beispiel: Benutzeroberfläche des Cluster Controller nach Änderung des HTTP‑Ports aufrufen Die IP‑Adresse des Cluster Controller ist 192.168.0.168 und Sie haben den HTTP‑Port auf 8080 geändert. • Um die Benutzeroberfläche des Cluster Controller aufzurufen, in die Adresszeile des Webbrowsers http://192.168.0.168:8080 eingeben.

  • Seite 93: Nat-Port Ändern

    SMA Solar Technology AG / SMA America, LLC 17 Netzwerkkonfiguration 17.5 NAT‑Port ändern 1. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 2. Die Parametergruppe Externe Kommunikation > Ethernet > Nat wählen. 3. [Bearbeiten] wählen.

  • Seite 94: Fehlersuche

    Fehlerursache zusätzlich das Ereignisprotokoll des Cluster Controllers beachten. Im Ereignisprotokoll werden die Details zum jeweiligen Fehler protokolliert (siehe Kapitel 9.1, Seite 53 Zustand Ursache und Abhilfe Alle Der Cluster Controller ist nicht an die Spannungs- versorgung angeschlossen. Abhilfe: • Den Cluster Controller an die Spannungsversorgung anschließen (siehe Installationsanleitung des Cluster Controllers).
  • Seite 95 SMA Solar Technology AG / SMA America, LLC 18 Fehlersuche Zustand Ursache und Abhilfe leuchtet grün Normalbetrieb Status ( leuchtet gelb Mindestens 1 Gerät hat den Status Warnung. Abhilfe: • Das Ereignisprotokoll des Cluster Controllers beachten (siehe Kapitel 9.1, Seite 53). • Die Dokumentation des Geräts beachten.
  • Seite 96 SMA Solar Technology AG / SMA America, LLC Zustand Ursache und Abhilfe blinkt gelb Es findet gerade ein Update des Cluster Controller Status ( oder der angeschlossenen Geräte statt. Die Wirkleistungsbegrenzung ist aktiv und der Vor- gabewert ist größer 0 % und kleiner 100 %.
  • Seite 97 Der Cluster Controller konnte nicht korrekt starten. Es ist ein Systemfehler aufgetreten. Abhilfe: • Service kontaktieren (siehe Kapitel 20, Seite 115 ) aus Der Cluster Controller startet gerade und es sind Datenträgerstatus ( noch keine Informationen zum Datenexport und zum USB‑Datenträger verfügbar. Abhilfe: •...

  • Seite 98: Leds Der Netzwerkbuchsen

    18.1.2 LEDs der Netzwerkbuchsen Zustand Ursache und Abhilfe Link/Activity Keine Netzwerkverbindung hergestellt. (grün) Der Cluster Controller ist nicht an die Spannungsversor- gung angeschlossen. Abhilfe: • Den Cluster Controller an die Spannungsversorgung anschließen (siehe Installationsanleitung des Cluster Controllers). Keine Netzwerkverbindung hergestellt.

  • Seite 99: Fehler Am Cluster Controller Oder Den Angeschlossenen Geräten

    Geräten Allgemein Problem Ursache und Abhilfe Der Cluster Controller startet nicht. Die Der Cluster Controller ist nicht an die Spannungsversor- LEDs und das Display sind aus. gung angeschlossen. Abhilfe: • Sicherstellen, dass der 3‑polige Stecker für die Spannungsversorgung an den Anschluss X1 des Cluster Controllers angeschlossen ist.
  • Seite 100 Ursache und Abhilfe Auf der Benutzeroberfläche oder dem Die Kommunikation zu mindestens 1 Wechselrichter ist ge- Display wird nicht die korrekte Anzahl stört. Entweder hat der Cluster Controller sich an 1 oder aller angeschlossenen Wechselrichter mehreren Wechselrichtern noch nicht angemeldet oder angezeigt.
  • Seite 101 SMA Solar Technology AG / SMA America, LLC 18 Fehlersuche Problem Ursache und Abhilfe Auf dem Display wird für die analoge Die analoge Signalquelle oder der Sensor ist wahrschein- Signalquelle oder den Sensor kein lich nicht korrekt angeschlossen. Stromsignal angezeigt.
  • Seite 102 Abhilfe: • Die Einstellungen der Firewall anpassen, um die benötigte Verbindung zu erlauben. Wenn der Cluster Controller über DHCP mit dem LAN ver- bunden ist und die Spannungsversorgung des Cluster Con- trollers kurzzeitig unterbrochen war, hat der DHCP‑Server dem Cluster Controller möglicherweise eine neue IP-Adres- se zugewiesen.
  • Seite 103 • Prüfen, ob die Netzwerkeinstellungen der einzelnen Netzwerkkomponenten korrekt sind. Bei Bedarf die Netzwerkeinstellungen anpassen. • Den Cluster Controller neu starten. Dazu den Cluster Controller von der Spannungsversorgung trennen und wieder an die Spannungsversorgung anschließen. Dabei beachten, dass es zum Verlust von Anlagendaten kommen kann.
  • Seite 104 Abhilfe: • Den Benutzer mit der Berechtigung Installateur kontaktieren und die Seriennummer des Geräts und die Ereignisnummer mitteilen. Im Ereignisprotokoll wird neben Dieses Ereignis kann nur durch den SMA Service behoben dem Ereignistyp das Telefonhö- werden. rer‑Symbol ( ) angezeigt.
  • Seite 105 SMA Solar Technology AG / SMA America, LLC 18 Fehlersuche Kommunikation Problem Ursache und Abhilfe Die Kommunikation zu mindestens 1 Möglicherweise liegt eine Störung am Gerät vor. Gerät ist gestört. Abhilfe: • Das Ereignisprotokoll des Geräts beachten (siehe Kapitel 9.1, Seite 53).
  • Seite 106 Steckverbinder austauschen. • Prüfen, ob die Netzwerkeinstellungen der einzelnen Netzwerkkomponenten korrekt sind. Bei Bedarf die Netzwerkeinstellungen anpassen. • Den Cluster Controller neu starten. Dazu den Cluster Controller von der Spannungsversorgung trennen und wieder an die Spannungsversorgung anschließen. • Wenn das Problem weiterhin besteht, den Netzwerkadministrator kontaktieren.
  • Seite 107 SMA Solar Technology AG / SMA America, LLC 18 Fehlersuche Problem Ursache und Abhilfe Kein oder nicht alle Wechselrichter Wenn Sie das automatische Update eingestellt haben und melden die Versionsnummer der ge- die Internetverbindung unterbrochen war oder unterbro- sendeten Update‑Datei zurück.

  • Seite 108: Energy Meter

    18 Fehlersuche SMA Solar Technology AG / SMA America, LLC Energy Meter Problem Ursache und Abhilfe Das Energy Meter wird vom Cluster Das Netzwerkkabel ist nicht korrekt an den Netzwerkan- Controller nicht angezeigt. schluss des Energy Meters angeschlossen. Abhilfe: • Sicherstellen, dass das Netzwerkkabel korrekt an den Netzwerkanschluss des Energy Meters angeschlossen ist (siehe Installationsanleitung des Energy Meters).
  • Seite 109 Kapitel 12.1, Seite 62). Im Modbus-Client ist nicht die korrekte IP-Adresse für den Cluster Controller eingestellt. Abhilfe: • Die IP‑Adresse des Cluster Controller ablesen (siehe Kapitel 10.4.1, Seite 56). • Sicherstellen, dass im Modbus‑Client die korrekte IP‑Adresse für den Cluster Controller eingestellt ist (siehe Anleitung des Herstellers).
  • Seite 110 Abhilfe: • www.SunnyPortal.com aufrufen und prüfen, ob Meldungen über Wartungsarbeiten vorliegen. Der Cluster Controller ist bereits in einer anderen Sunny Portal‑Anlage registriert, z. B. wenn Sie den Cluster Con- troller ausgetauscht haben. Abhilfe: • Im Cluster Controller die Anlagenkennung für Sunny Portal anpassen (siehe Kapitel 11.6, Seite 61).
  • Seite 111 Der Verbindungstest zum Sunny Portal Der Datenversand ist nicht richtig konfiguriert. ist fehlgeschlagen. Abhilfe: • Wenn der Cluster Controller noch nicht im Sunny Portal registriert ist, den Cluster Controller im Sunny Portal registrieren (siehe Kapitel 11.1, Seite 58). • Die Verbindung zu Sunny Portal testen (siehe Kapitel 11.5, Seite 60).

  • Seite 112: Cluster Controller Über Benutzeroberfläche Neu Starten

    2. Im Anlagenbaum den Cluster Controller wählen und im Gerätemenü das Menü Einstellungen wählen. 3. Die Parametergruppe Gerät > System wählen. 4. Im Feld Geräteneustart auslösen die Schaltfläche [Ausführen] wählen. ☑ Der Cluster Controller wird neu gestartet. Der Startvorgang kann bis zu 2 Minuten dauern. ClusterController-BA-de-14 Bedienungsanleitung...

  • Seite 113: Cluster Controller Zurücksetzen

    ☑ Wenn die Netzwerkeinstellungen zurückgesetzt wurden oder der Cluster Controller auf Werkseinstellungen zurückgesetzt wurde, startet der Cluster Controller neu. 5. Wenn Sunny Portal verwendet wird und der Cluster Controller auf die Werkseinstellungen zurückgesetzt wurde, im Cluster Controller die Anlagenkennung für Sunny Portal anpassen (siehe Kapitel 11.6, Seite 61).

  • Seite 114: Zubehör

    USB-FLASHDRV8GB zität * Nicht in allen Ländern erhältlich. Für Informationen darüber, ob das Zubehör in Ihrem Land verfügbar ist, besuchen Sie die Website der SMA Niederlassung Ihres Landes unter www.SMA-Solar.com oder setzen Sie sich mit Ihrem Fachhändler in Verbindung. ClusterController-BA-de-14...

  • Seite 115: Kontakt

    SMA Solar Technology AG / SMA America, LLC 20 Kontakt 20 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Cluster Controller: –...
  • Seite 116 20 Kontakt SMA Solar Technology AG / SMA America, LLC Danmark SMA Solar Technology AG France SMA France S.A.S. Deutschland Niestetal Lyon Österreich SMA Online Service Center: Sunny Boy, Sunny Mini Central, www.SMA.de/Service Sunny Tripower: Schweiz +33 472 09 04 40 Sunny Boy, Sunny Mini Central, Sunny Tripower:...
  • Seite 118 SMA Solar Technology www.SMA-Solar.com...

Inhaltsverzeichnis
