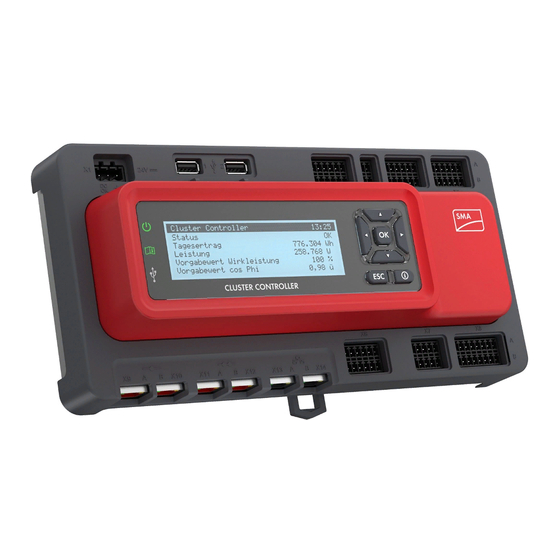

SMA Cluster Controller Installationsanleitung

SMA Cluster Controller Installationsanleitung

Gerät zur überwachung und steuerung von sma wechselrichtern in dezentralen pv-grossanlagen
Vorschau ausblenden Andere Handbücher für Cluster Controller:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

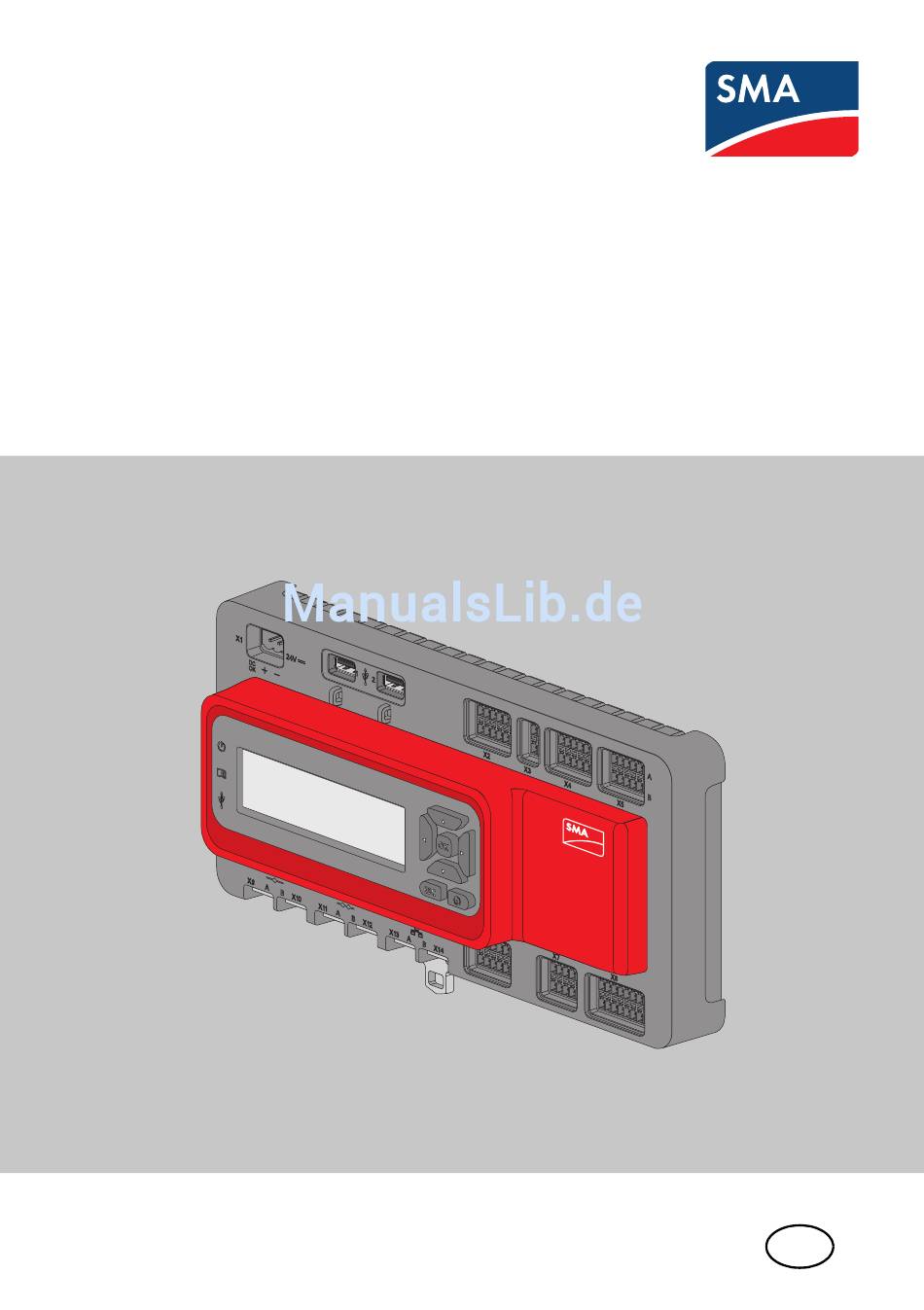

Gerät zur Überwachung und Steuerung von
SMA Wechselrichtern in dezentralen PV-Großanlagen
SMA CLUSTER CONTROLLER
Installationsanleitung
ClusterController-IA-de-10 | Version 1.0
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA Cluster Controller

Inhaltszusammenfassung für SMA Cluster Controller

  • Seite 1 Gerät zur Überwachung und Steuerung von SMA Wechselrichtern in dezentralen PV-Großanlagen SMA CLUSTER CONTROLLER Installationsanleitung ClusterController-IA-de-10 | Version 1.0...

  • Seite 3: Inhaltsverzeichnis

    6.6 Cluster Controller an Speedwire‑Netzwerk anschließen ..33 6.7 Cluster Controller an lokales Netzwerk (LAN) anschließen ..35 6.8 Modbus‑Datenverbindung einrichten......36 6.9 USB‑Datenträger an Cluster Controller anschließen .
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG 6.10 Sensoren an Cluster Controller anschließen ....38 6.10.1 Einstrahlungssensor anschließen ......38 6.10.2 Temperatursensor anschließen.
  • Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 10 Zubehör ......... . . 84 11 Kontakt .

  • Seite 6: Hinweise Zu Diesem Dokument

    1  Hinweise zu diesem Dokument SMA Solar Technology AG 1 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für den Gerätetyp „CLCON-10.GR1“ ab Hardware-Version A1 und ab Firmware-Version 1.0. Zielgruppe Dieses Dokument ist für Fachkräfte. Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation durchgeführt werden (siehe Kapitel 2.2 „Qualifikation der...

  • Seite 7: Auszeichnungen

    SMA Solar Technology AG 1  Hinweise zu diesem Dokument Auszeichnungen Auszeichnung Verwendung Beispiel fett • Display-Texte • Im Feld Energie ist der Wert ablesbar. • Elemente auf einer Benutzeroberfläche • Einstellungen wählen. • Anschlüsse • Im Feld Minuten den Wert 10 eingeben.

  • Seite 8: Sicherheit

    • Senden der Anlagendaten an einen FTP-Server und/oder das Internetportal Sunny Portal • Durchführen von Updates für den Cluster Controller und die Wechselrichter Der Cluster Controller ist ein Gerät der ITE-Klasse A gemäß EN 55022 und für den industriellen Gebrauch konzipiert.

  • Seite 9: Unterstützte Produkte

    SMA Solar Technology AG 2  Sicherheit Unterstützte Produkte SMA Produkte Der Cluster Controller kann zu folgenden SMA Produkten, die mit Speedwire-Kommunikation ausgestattet sind, eine Verbindung aufbauen und Daten anzeigen: Wechselrichter: • Alle Wechselrichter mit integrierter oder nachgerüsteter Speedwire/ Webconnect-Schnittstelle. Informationen darüber, ob ein Wechselrichter über eine integrierte Speedwire/ Webconnect-Schnittstelle verfügt oder nachträglich mit einer Speedwire/...

  • Seite 10: Qualifikation Der Fachkräfte

    • Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen 2.3 Sicherheitshinweise Stromschlag Wenn das Gehäuse des Cluster Controller nicht geerdet ist, besteht die Gefahr eines Stromschlags. • Das Gehäuse des Cluster Controller erden (Informationen zum Anschluss der Erdungsleitung siehe Kapitel 6.13).

  • Seite 11: Lieferumfang

    SMA Solar Technology AG 3  Lieferumfang 3 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Cluster Controller 3-poliger Stecker 2‑poliger Stecker*...

  • Seite 12: Produktbeschreibung

    4 Produktbeschreibung 4.1 Cluster Controller Der Cluster Controller ist ein Gerät zur Überwachung und Steuerung von bis zu 75 SMA Wechselrichtern in dezentralen PV‑Großanlagen. Dabei hat der Cluster Controller im Wesentlichen folgende Aufgaben: • Auslesen, Bereitstellen und Verwalten von Anlagendaten • Konfigurieren von Geräteparametern •...

  • Seite 13: Auslesen, Bereitstellen Und Verwalten Von Anlagendaten

    Modbus‑Client direkt an den Cluster Controller. Über die Benutzeroberfläche des Cluster Controller können Sie in Absprache mit Ihrem Netzbetreiber konfigurieren, welche Vorgaben der Cluster Controller in Abhängigkeit vom jeweiligen Signal an die angeschlossenen Wechselrichter übermitteln soll. Zusätzlich haben Sie die Möglichkeit, den Netzbetreiber per digitalem Rückmeldekontakt oder analogem Stromausgangssignal zu informieren,...

  • Seite 14: Durchführen Von Updates Für Den Cluster Controller Und Die Wechselrichter

    Der Cluster Controller kann die ausgelesenen Anlagendaten automatisch über das Internet an einen frei wählbaren FTP‑Server und/oder an das Internetportal Sunny Portal senden. Die Verbindung zum FTP‑Server und/oder zum Sunny Portal baut der Cluster Controller z. B. über einen Router auf. Durchführen von Updates für den Cluster Controller und die Wechselrichter Sie haben die Möglichkeit, Updates für den Cluster Controller und die Wechselrichter in der Anlage...
  • Seite 15 SMA Solar Technology AG 4  Produktbeschreibung Abbildung 3: Dezentrale PV-Großanlage mit Cluster Controller (Beispiel) Position Bezeichnung PV‑Module Modultemperatursensor Wechselrichter Außentemperatursensor Einstrahlungssensor Cluster Controller Sunny Portal Router Rundsteuerempfänger oder Fernwirkgerät Netzstation Leitstand Netzleitwarte Öffentliches Stromnetz Installationsanleitung ClusterController-IA-de-10...

  • Seite 16: Typenschild

    Abbildung 4: Aufbau des Typenschilds Position Erklärung Gerätetyp Seriennummer Gerätespezifische Kenndaten Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Cluster Controller und bei Fragen an die SMA Service Line. Das Typenschild muss dauerhaft am Cluster Controller angebracht sein. ClusterController-IA-de-10 Installationsanleitung...
  • Seite 17 SMA Solar Technology AG 4  Produktbeschreibung Symbole auf dem Typenschild Symbol Bezeichnung Erklärung C-Tick Das Produkt entspricht den Anforderungen der zutreffenden australischen EMV‑Standards. Indoor Das Gerät ist nur für die Montage im Innenbereich geeignet. FCC-Kennzeichnung Das Produkt entspricht den Anforderungen der zutreffenden FCC-Standards CE‑Kennzeichnung...

  • Seite 18: Leds

    4  Produktbeschreibung SMA Solar Technology AG 4.3 LEDs Betriebs‑LEDs Bezeichnung Erklärung Power‑LED Zeigt an, ob der Cluster Controller startet oder in Betrieb ist (Beschreibung der LED‑Zustände siehe Kapitel 7.1.1) Status-LED Zeigt den Status des Cluster Controller und der angeschlossenen Geräte sowie den...

  • Seite 19: Display

    SMA Solar Technology AG 4  Produktbeschreibung 4.4 Display Das Display zeigt Informationen zum Cluster Controller und den angeschlossenen Geräten sowie zum Anlagenzustand und zur Anlagenkonfiguration an. Der Display‑Kontrast ist einstellbar (siehe Bedienungsanleitung des Cluster Controller). Die Display‑Sprachen sind Deutsch und Englisch. Die Display‑Sprache wird über die Benutzeroberfläche des Cluster Controller geändert (siehe...

  • Seite 20: Display-Ansicht

    4  Produktbeschreibung SMA Solar Technology AG Display‑Ansicht Erklärung Cluster Controller Zeigt den Status und Geräteinformationen des Cluster Controller Bei Anschluss eines USB‑Datenträgers an USB‑Anschluss 1 werden Informationen zur aktuellen Speicherbelegung des USB‑Datenträgers angezeigt. Sunny Portal‑Einstellungen Zeigt die eingestellte Upload‑Häufigkeit und das Datum des letzten erfolgreichen Daten‑Uploads zum Sunny Portal an...

  • Seite 21: Tastenfeld

    SMA Solar Technology AG 4  Produktbeschreibung 4.5 Tastenfeld Bezeichnung Erklärung Beliebige Taste Aktiviert die Display‑Beleuchtung Pfeiltasten (◂, ▸, ▴, ▾) Dienen dem Wechsel der Display‑Ansichten und der Wahl bestimmter Display‑Zeilen [OK] Bestätigt die gewählte Aktion [ESC] Bricht die gewählte Aktion ab ⓘ...

  • Seite 22: Montage

    Anforderungen an den Montageort: Funkstörungen im Wohnbereich durch den Cluster Controller möglich Der Cluster Controller ist ein Gerät der ITE-Klasse A (EN 55022) und kann im Wohnbereich Funkstörungen verursachen. • Bei Einsatz in der Nähe von Wohnbereichen geeignete Maßnahmen zur Abschirmung von Funkwellen durchführen.

  • Seite 23: Mindestabstände Einhalten

    Abbildung 7: Mindestabstände • Mindestabstände zu Wänden, anderen Geräten oder Gegenständen einhalten. Zulässige Montageposition einhalten: • Den Cluster Controller so montieren, dass die Lüftungsschlitze nach oben und nach unten zeigen. Dadurch ist eine optimale Belüftung gewährleistet und der Cluster Controller überhitzt nicht.

  • Seite 24: Cluster Controller Montieren

    5  Montage SMA Solar Technology AG 5.2 Cluster Controller montieren Voraussetzungen: ☐ Es muss eine Hutschiene vorhanden sein. ☐ Die Hutschiene muss 35 mm breit sein. ☐ Für die Montage des Cluster Controller muss die Hutschiene mindestens 26 cm lang sein. ☐ Für die Montage des Hutschienennetzteils muss die Hutschiene entsprechend länger sein.

  • Seite 25: Anschluss

    SMA Solar Technology AG 6  Anschluss 6 Anschluss 6.1 Übersicht des Anschlussbereichs Abbildung 9: Übersicht des Anschlussbereichs Position Anzahl Bezeichnung Erklärung Anschluss für die Spannungsversorgung ‒ Anschluss für die Erdung USB‑Anschluss für den Export von Anlagendaten USB‑Anschluss für Updates Digitale Ausgänge (Funktionsbeschreibung siehe Kapitel 6.2)

  • Seite 26: Anzahl Bezeichnung Erklärung

    6  Anschluss SMA Solar Technology AG Position Anzahl Bezeichnung Erklärung Analoge Ausgänge (Funktionsbeschreibung siehe Kapitel 6.2) X13, X14 Netzwerkanschluss für lokales Netzwerk (LAN) X11, X12 Reserviert für zukünftige Anwendungen X9, X10 Netzwerkanschluss der Wechselrichter (Speedwire) 6.2 Funktionen der Anschlüsse und Anschlussblöcke Die digitalen und analogen Anschlüsse des Cluster Controller sind in Anschlussblöcke unterteilt.
  • Seite 27 SMA Solar Technology AG 6  Anschluss Anschluss Anschlussblock Funktion Digitaler Eingang 5 (DI5) A1 … A3 Signal 1 von 4 für die Blindleistungsvorgabe im Rahmen der Netzsystemdienstleistungen Digitaler Eingang 6 (DI6) A4 … A6 Signal 2 von 4 für die Blindleistungsvorgabe im Rahmen der...

  • Seite 28: Kabelanforderungen

    6  Anschluss SMA Solar Technology AG Anschluss Anschlussblock Funktion X11, X12 − − Reserviert für zukünftige Anwendungen X13, X14 − 1 … 8 Netzwerkanschluss für lokales Netzwerk (LAN) 6.3 Kabelanforderungen UV‑Beständigkeit der Anschlusskabel Bei Verlegung im Außenbereich müssen die verwendeten Anschlusskabel UV‑beständig sein oder in einem UV‑beständigen Kabelkanal verlegt werden.
  • Seite 29 SMA Solar Technology AG 6  Anschluss Anschluss Kabelanforderungen Temperatureingänge ☐ Adernanzahl für Grenzabweichung ± 2 °C: Mindestens 2 (Anschlusskabel) ☐ Adernanzahl für Grenzabweichung ± 0,5 °C: Mindestens 4 ☐ Kabelquerschnitt: Mindestens 4 x 0,25 mm und mindestens 4 x AWG 24 ☐ Kabelaußendurchmesser: 4,5 mm … 7 mm ☐...

  • Seite 30: Pin-Kodierung Vornehmen

    6  Anschluss SMA Solar Technology AG 6.4 Pin‑Kodierung vornehmen Durch die Pin‑Kodierung vermeiden Sie Verwechslungen bei den mehrpoligen Anschlüssen, z. B. nach einem Entfernen und späteren Wiederanschließen der mehrpoligen Stecker. Über die kodierten Pins können Sie die mehrpoligen Stecker stets dem richtigen Anschluss zuordnen. Tipp: Nehmen Sie die Pin‑Kodierung schon jetzt für alle mehrpoligen Anschlüsse vor, auch wenn Sie derzeit nicht alle...

  • Seite 31: Anschlusskabel Für Anschluss An Mehrpolige Stecker Vorbereiten

    SMA Solar Technology AG 6  Anschluss 6.5 Anschlusskabel für Anschluss an mehrpolige Stecker vorbereiten Die Anschlusskabel bereiten Sie immer nach folgendem Vorgehen für den Anschluss an die mehrpoligen Stecker vor. 1. An dem Ende des Anschlusskabels, das an den mehrpoligen Stecker angeschlossen werden soll, 4 cm Kabelmantel entfernen.
  • Seite 32 6  Anschluss SMA Solar Technology AG • Die Ader an einem Ende der Aderleitung in den Ringkabelschuh der Schirmklammer stecken und mit einer Crimpzange crimpen. 3. Die nicht benötigten Adern bis zum Kabelmantel kürzen. 4. Die Adern 6 mm abisolieren. ☑ Das Anschlusskabel ist für den Anschluss an den mehrpoligen Stecker vorbereitet.

  • Seite 33: Cluster Controller An Speedwire-Netzwerk Anschließen

    6.6 Cluster Controller an Speedwire‑Netzwerk anschließen Speedwire-Netzwerk und lokales Netzwerk (LAN) nicht miteinander verbinden Das Speedwire-Netzwerk ist ein separates Netzwerk, das vom Cluster Controller verwaltet wird. Wenn das Speedwire-Netzwerk und das lokale Netzwerk (LAN) miteinander verbunden werden, ist eine Störung beider Netzwerke wahrscheinlich.
  • Seite 34 Netzwerkkabel an den Anschluss X9 oder X10 des Cluster Controller anschließen. 4. Auf dem Beiblatt zum Notieren angeschlossener Geräte notieren, welchem Anschluss der Netzwerkteilnehmer zugeordnet ist. 5. Nach Abschluss der Inbetriebnahme des Cluster Controller bei den Wechselrichtern die Webconnect-Funktion deaktivieren (siehe Bedienungsanleitung des Cluster Controller). ClusterController-IA-de-10...

  • Seite 35: Cluster Controller An Lokales Netzwerk (Lan) Anschließen

    6.7 Cluster Controller an lokales Netzwerk (LAN) anschließen Geeigneten Internettarif wählen Die über das Internet übertragene Datenmenge des Cluster Controller kann je nach Nutzung mehr als 1 GB pro Monat betragen. Die Datenmenge hängt unter anderem ab von der Anzahl der Wechselrichter, der Häufigkeit der Geräte-Updates, der Häufigkeit der...

  • Seite 36: Modbus-Datenverbindung Einrichten

    USB‑Anschluss am Cluster Controller anschließen. Zusätzliches benötigtes Zubehör (nicht im Lieferumfang enthalten): ☐ Bis zu 2 USB‑Datenträger, z. B. 2 USB‑Sticks (siehe Kapitel 10 „Zubehör“, Seite 84) Wenn Sie einen anderen als den von SMA Solar Technology AG als Zubehör angebotenen USB‑Datenträger verwenden, muss der USB‑Datenträger der nachstehend genannten Anforderung entsprechen.
  • Seite 37 SMA Solar Technology AG 6  Anschluss Anzahl angeschlossener Ungefährer Archivierungszeitraum Wechselrichter 4 GB-Speicherkapazität 8 GB-Speicherkapazität 1 Jahr 2 Jahre 9 Monate 18 Monate 1. Um den USB‑Datenträger gegen Verlust zu sichern, den USB‑Datenträger an der unterhalb des USB‑Anschlusses befindlichen Öse sichern, z. B. mit einer am USB‑Datenträger befestigten Schlaufe.

  • Seite 38: Sensoren An Cluster Controller Anschließen

    6  Anschluss SMA Solar Technology AG 6.10 Sensoren an Cluster Controller anschließen 6.10.1 Einstrahlungssensor anschließen Sie können 1 Einstrahlungssensor oder Pyranometer an den Cluster Controller anschließen. Der Messwert des Einstrahlungssensors oder Pyranometers wird auf dem Display und der Benutzeroberfläche des Cluster Controller angezeigt und an das Sunny Portal übertragen. Im Sunny Portal fließen die Messwerte in die Berechnung der Performance Ratio ein.
  • Seite 39 SMA Solar Technology AG 6  Anschluss 3. Den 8‑poligen Stecker am Anschluss X8 in die Pin‑Reihe A stecken. 4. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das Anschlusskabel zugeordnet ist. Dazu den Kabelbinder mit Beschriftungsfeld verwenden. 5. Auf dem Beiblatt zum Notieren angeschlossener Geräte notieren, welchem Anschluss der Sensor zugeordnet ist.

  • Seite 40: Temperatursensor Anschließen

    6  Anschluss SMA Solar Technology AG 6.10.2 Temperatursensor anschließen Sie können 1 Außentemperatursensor und 1 Modultemperatursensor an den Cluster Controller anschließen. Die Messwerte der Temperatursensoren werden auf dem Display und der Benutzeroberfläche des Cluster Controller angezeigt und an das Sunny Portal übertragen. Im Sunny Portal fließen die Messwerte des Modultemperatursensors in die Berechnung der Performance Ratio ein.
  • Seite 41 SMA Solar Technology AG 6  Anschluss 2. Das Anschlusskabel an den 5‑poligen Stecker anschließen: • Die Leitereinführung 1 mit einem Schraubendreher entriegeln und die Ader der Aderleitung in die Leitereinführung stecken. • Bei Anschluss in Zweileitertechnik die Leitereinführungen 3 und 4 mit einem Schraubendreher entriegeln und die Adern des Anschlusskabels in die Leitereinführungen...

  • Seite 42: Modultemperatursensor Anschließen

    6  Anschluss SMA Solar Technology AG Modultemperatursensor anschließen Zusätzlich benötigtes Zubehör (nicht im Lieferumfang enthalten): ☐ 1 Modultemperatursensor ☐ 1 Anschlusskabel (Kabelanforderungen siehe Kapitel 6.3) Voraussetzungen: ☐ Der Sensor muss einen PT100‑Messwiderstand oder einen PT1000‑Messwiderstand haben. ☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe Kapitel 6.5).
  • Seite 43 SMA Solar Technology AG 6  Anschluss 3. Den 5‑poligen Stecker am Anschluss X7 in die Pin‑Reihe B stecken. 4. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das Anschlusskabel zugeordnet ist. Dazu den Kabelbinder mit Beschriftungsfeld verwenden. 5. Auf dem Beiblatt zum Notieren angeschlossener Geräte notieren, welchem Anschluss der Sensor zugeordnet ist.

  • Seite 44: Weitere Sensoren Anschließen

    6  Anschluss SMA Solar Technology AG 6.10.3 Weitere Sensoren anschließen Abhängig davon ob Sie einen Einstrahlungssensor verwenden (siehe Kapitel 6.10.1), können Sie maximal 3 Sensoren an die analogen Stromausgänge und 1 Sensor an den analogen Spannungseingang am Anschluss X8 des Cluster Controller anschließen.
  • Seite 45 SMA Solar Technology AG 6  Anschluss Anschlussblock Signal Erklärung Analoger Stromeingang 1 (AI1) Nicht belegt Reserviert für zukünftige Anwendungen Stromeingang I − Stromrückführung Schirmmasse Analoger Stromeingang 2 (AI2) Nicht belegt Reserviert für zukünftige Anwendungen Stromeingang I − Stromrückführung  Schirmmasse Analoger Stromeingang 3 (AI3) Nicht belegt Reserviert für zukünftige Anwendungen...

  • Seite 46: Sensor An Den Analogen Spannungseingang Anschließen

    6  Anschluss SMA Solar Technology AG 5. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das Anschlusskabel zugeordnet ist. Dazu den Kabelbinder mit Beschriftungsfeld verwenden. 6. Auf dem Beiblatt zum Notieren angeschlossener Geräte notieren, welchem Anschluss der Sensor zugeordnet ist.

  • Seite 47: Anschlüsse Für Netzsystemdienstleistungen

    Wirkleistungsbegrenzung und die Blindleistungsvorgabe jeweils Stromsignale von 0 mA bis 20 mA gesendet werden. Signalvorgabe über Die Netzbetreibervorgaben werden über einen Modbus‑Client an Modbus‑Client den Netzwerkanschluss X13 oder X14 des Cluster Controller gesendet (Informationen zur Modbus‑Konfiguration siehe Bedienungsanleitung des Cluster Controller). Installationsanleitung ClusterController-IA-de-10...

  • Seite 48: Digitale Signalvorgabe

    6  Anschluss SMA Solar Technology AG 6.11.2 Digitale Signalvorgabe 6.11.2.1 Signalquelle an digitalen Eingang für Wirkleistungsbegrenzung anschließen Die digitalen Signale für die Wirkleistungsbegrenzung können an bis zu 4 Anschlussblöcke am Anschluss X4 des Cluster Controller gesendet werden. Als digitale Signalquelle kann z. B.

  • Seite 49: Signalquelle An Digitalen Eingang Für Blindleistungsvorgabe Anschließen

    SMA Solar Technology AG 6  Anschluss Anschlussblock Pin‑Belegung Erklärung Digitaler Eingang 3 (DI3) 24 V Spannungsversorgungsausgang Signal 3 von 4 für die Eingang Wirkleistungsbegrenzung Bezugspotential Digitaler Eingang 4 (DI4) 24 V Spannungsversorgungsausgang Signal 4 von 4 für die Eingang Wirkleistungsbegrenzung Bezugspotential 1. Das Anschlusskabel an die digitale Signalquelle anschließen (siehe Anleitung des Herstellers).

  • Seite 50: Pin-Belegung Erklärung

    6  Anschluss SMA Solar Technology AG Abbildung 18: Anschlussblöcke und Pin‑Belegung am Anschluss X5 Anschlussblock Pin‑Belegung Erklärung Digitaler Eingang 5 (DI5) 24 V Spannungsversorgungsausgang Signal 1 von 4 für die Eingang Blindleistungsvorgabe Bezugspotential Digitaler Eingang 6 (DI6) 24 V Spannungsversorgungsausgang Signal 2 von 4 für die...

  • Seite 51: Analoge Signalvorgabe

    SMA Solar Technology AG 6  Anschluss 3. Den 6‑poligen Stecker an den Anschluss X5 anschließen. Dabei die Pin‑Kodierung beachten. 4. Am Anschlusskabel kennzeichnen, welchem Anschluss und welcher Pin‑Reihe das Anschlusskabel zugeordnet ist. Dazu den Kabelbinder mit Beschriftungsfeld verwenden. 5. Auf dem Beiblatt zum Notieren angeschlossener Geräte notieren, welchem Anschluss die digitale Signalquelle zugeordnet ist.

  • Seite 52: Signalquelle An Analogen Eingang Für Blindleistungsvorgabe Anschließen

    6  Anschluss SMA Solar Technology AG 1. Das Anschlusskabel an die analoge Signalquelle anschließen (siehe Anleitung des Herstellers). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben notieren. 2. Das Anschlusskabel an den 8‑poligen Stecker anschließen: • Die Leitereinführung 8 mit einem Schraubendreher entriegeln und die Ader der Aderleitung in die Leitereinführung stecken.

  • Seite 53: Vorgabe Über Modbus-Client

    ☐ Der Cluster Controller und der Modbus‑Client müssen sich in demselben lokalen Netzwerk (LAN) befinden (siehe Kapitel 6.8). ☐ Die Inbetriebnahme des Cluster Controller muss abgeschlossen sein. Um die Netzbetreibervorgaben über einen Modbus‑Client zu empfangen, müssen Sie nach Abschluss der Inbetriebnahme die Modbus‑Konfiguration über die Benutzeroberfläche des Cluster Controller vornehmen (siehe Bedienungsanleitung des Cluster Controller).

  • Seite 54: Gegenstelle Für Rückmeldung Der Netzbetreibervorgaben Anschließen

    Wenn der Cluster Controller die Netzbetreibervorgaben zu den Netzsystemdienstleistungen an die Wechselrichter in der Anlage sendet, haben Sie die Möglichkeit, dem Netzbetreiber darüber Rückmeldung zu geben. Dafür stellt der Cluster Controller als Rückmeldekontakte1 digitalen Ausgang und 2 analoge Stromausgänge bereit, an die Sie entsprechende Gegenstellen anschließen können, z. B.

  • Seite 55: Gegenstelle An Analogen Stromausgang Anschließen

    SMA Solar Technology AG 6  Anschluss 1. Das Anschlusskabel an die Gegenstelle anschließen (siehe Anleitung des Herstellers). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben notieren. 2. Das Anschlusskabel an den 6‑poligen Stecker anschließen: • Abhängig von der Gegenstelle und der Pin‑Belegung am Anschlussblock Digitaler Ausgang 3 (DO3) die Leitereinführungen identifizieren, die für den Anschluss...
  • Seite 56 6  Anschluss SMA Solar Technology AG Anschlussblock Signal Erklärung Analoger Stromausgang 1 (AO1) Stromausgang Rückmeldung der aktuellen I − Stromrückführung Wirkleistungsbegrenzung Schirmmasse Analoger Stromausgang 2 (AO2) Stromausgang Rückmeldung der aktuellen I − Stromrückführung Blindleistungsvorgabe Schirmmasse Interpretation der Signalstärke als Prozentwert der Wirkleistungsbegrenzung Die Stärke des rückgemeldeten Signals entspricht dem Prozentwert, auf den die Wirkleistung der...

  • Seite 57: Interpretation Der Signalstärke Als Wert Der Blindleistungsvorgabe

    SMA Solar Technology AG 6  Anschluss Interpretation der Signalstärke als Wert der Blindleistungsvorgabe Abhängig von der über die Benutzeroberfläche gewählten Vorgabegröße für die Blindleistung (siehe Bedienungsanleitung des Cluster Controller) entspricht die Stärke des rückgemeldeten Signals entweder dem Prozentwert für die Blindleistungsvorgabe oder dem Verschiebungsfaktor cos φ, die bzw.
  • Seite 58 6  Anschluss SMA Solar Technology AG 1. Das Anschlusskabel an die Gegenstelle anschließen (siehe Anleitung des Herstellers). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben notieren. 2. Bei Verwendung des Anschlussblocks Analoger Stromausgang 1 (AO1) folgende Schritte durchführen, um das Anschlusskabel an den 6‑poligen Stecker anzuschließen: •...

  • Seite 59: Störmeldekontakte Verwenden

    SMA Solar Technology AG 6  Anschluss 6.12 Störmeldekontakte verwenden Sie können bis zu 3 Gegenstellen (z. B. optische oder akustische Signalgeber) an die 3 potenzialfreien Relais‑Kontakte des Cluster Controller anschließen. Die Relais‑Kontakte sind als 2 Störmeldekontakte und 1 Rückmeldekontakt ausgeführt. Über den Störmeldekontakt Digitaler Ausgang 1 (DO1) können Sie den Anlagenzustand Fehler signalisieren lassen.
  • Seite 60 6  Anschluss SMA Solar Technology AG 1. Das Anschlusskabel an die Gegenstelle anschließen (siehe Anleitung des Herstellers). Dabei die nicht benötigten Adern bis zum Kabelschirm kürzen und die Aderfarben notieren. 2. Das Anschlusskabel an den 6‑poligen Stecker anschließen: • Abhängig von der Gegenstelle und der Pin‑Belegung an den Anschlussblöcken Digitaler Ausgang 1 (DO1) und Digitaler Ausgang 2 (DO2) die Leitereinführungen...

  • Seite 61: Cluster Controller An Spannungsversorgung Anschließen

    6  Anschluss 6.13 Cluster Controller an Spannungsversorgung anschließen Lebensgefahr durch Stromschlag bei fehlender Erdung Wenn das Gehäuse des Cluster Controller nicht geerdet ist, besteht die Gefahr eines Stromschlags. • Das Gehäuse des Cluster Controller erden. Beschädigung des Cluster Controller durch Kondenswasser Wenn der Cluster Controller von einer kalten Umgebung in eine warme Umgebung gebracht wird, kann sich im Cluster Controller Kondenswasser bilden.
  • Seite 62 6  Anschluss SMA Solar Technology AG 3. Die Erdungsleitung am Anschluss für die Erdung befestigen (zur Position des Anschlusses siehe Kapitel 6.1). Dabei folgende Reihenfolge beachten und die Befestigungsschraube handfest festdrehen (Drehmoment: 0,8 Nm): – Befestigungsschraube – Sperrkantring – Unterlegscheibe – Ringkabelschuh mit Erdungsleitung –...

  • Seite 63: Erklärung

    ) leuchtet gelb oder rot und der Cluster Controller startet nicht? Mögliche Fehlerursache: Die Spannungsversorgung ist zu niedrig. • Sicherstellen, dass die Spannungsversorgung ausreichend ist (siehe Kapitel 9 „Technische Daten“, Seite 80). • Wenn das Problem weiterhin besteht, die SMA Service Line kontaktieren (siehe Kapitel 11). Installationsanleitung ClusterController-IA-de-10...

  • Seite 64: Anschlüsse Über Display Prüfen

    6  Anschluss SMA Solar Technology AG 6.14 Anschlüsse über Display prüfen Über das Display des Cluster Controller können Sie prüfen, ob Sie die Anschlüsse korrekt vorgenommen haben und alle Wechselrichter, Sensoren und Gegenstellen vom Cluster Controller erfasst worden sind. Verfügbare Display‑Sprachen Die Display‑Sprachen des Cluster Controller sind Deutsch und Englisch.
  • Seite 65 SMA Solar Technology AG 6  Anschluss ✖ Die Anmeldeseite öffnet sich nicht? Mögliche Fehlerursache: Sie haben die IP‑Adresse nicht korrekt notiert oder nicht korrekt eingegeben. • Die korrekte IP‑Adresse eingeben und die Eingabe mit der Eingabetaste bestätigen. • Wenn das Problem weiterhin besteht, in der Fehlersuche lesen (siehe Kapitel 7.2 „Fehler am Cluster Controller oder den angeschlossenen Geräten“, Seite 73).
  • Seite 66 6  Anschluss SMA Solar Technology AG Anschlüsse über Display prüfen Die Aktualisierungsdauer für die Inhalte der Display‑Ansichten beträgt 1 bis 2 Sekunden. Die Darstellung auf dem Display ist technisch bedingt abhängig von der Umgebungstemperatur und kann sich bei niedriger Umgebungstemperatur entsprechend verzögern.

  • Seite 67: Konfiguration Für Statisches Lokales Netzwerk (Lan) Vornehmen

    Kennlinie des Einstrahlungssensors nicht konfiguriert oder der Einstrahlungssensor ist nicht korrekt angeschlossen. • Sicherstellen, dass die Kennlinie des Einstrahlungssensors eingestellt ist (siehe Bedienungsanleitung des Cluster Controller). • Sicherstellen, dass der Einstrahlungssensor korrekt angeschlossen ist (siehe Kapitel 6.10.1). 6.15 Konfiguration für statisches lokales Netzwerk (LAN) vornehmen Sie haben die Möglichkeit, den Cluster Controller und die Wechselrichter in der Anlage für ein...

  • Seite 68: Fehlersuche

    7  Fehlersuche SMA Solar Technology AG 7 Fehlersuche 7.1 LED-Zustände 7.1.1 Betriebs‑LEDs Belegung der Status‑LED ( Die Status‑LED kann folgende Status anzeigen: • Status des Cluster Controller • Status der angeschlossenen Wechselrichter • Status der Anlagenkommunikation • Status der Netzsystemdienstleistungen In diesem Dokument sind im Folgenden nur die Zustände beschrieben, die die Status‑LED bei der Erstinbetriebnahme annehmen kann (für eine vollständige Beschreibung der Zustände siehe...
  • Seite 69 (siehe Bedienungsanleitung des Cluster Controller). • Die Dokumentation des Geräts beachten. Möglicherweise ist die SD‑Karte im Cluster Controller defekt. Abhilfe: • Den Ereignisbericht des Cluster Controller prüfen (siehe Bedienungsanleitung des Cluster Controller). • Wenn die SD‑Karte defekt ist, die SMA Service Line kontaktieren (siehe Kapitel 11).
  • Seite 70 7  Fehlersuche SMA Solar Technology AG Zustand Ursache und Abhilfe Datenträgerstatus ( Der Cluster Controller startet gerade und es sind noch keine Informationen zum Datenexport und zum USB‑Datenträger verfügbar. Abhilfe: • Warten, bis der Cluster Controller den Startvorgang beendet hat und betriebsbereit ist.
  • Seite 71 SMA Solar Technology AG 7  Fehlersuche Zustand Ursache und Abhilfe Datenträgerstatus ( blinkt gelb Der USB‑Datenträger am USB‑Anschluss 1 ist kompatibel, aber die freie Speicherkapazität ist maximal 10 % und es finden gerade Schreib‑ oder Lesezugriffe statt. Abhilfe: • Warten, bis der Cluster Controller die Schreib‑ oder Lesezugriffe beendet hat und die...

  • Seite 72: Leds Der Netzwerkanschlüsse

    7  Fehlersuche SMA Solar Technology AG 7.1.2 LEDs der Netzwerkanschlüsse Zustand Ursache und Abhilfe Link/Activity (grün) Keine Netzwerkverbindung hergestellt. Der Cluster Controller ist nicht an die Spannungsversorgung angeschlossen. Abhilfe: • Den Cluster Controller an die Spannungsversorgung anschließen (siehe Kapitel 6.13). Keine Netzwerkverbindung hergestellt.

  • Seite 73: Fehler Am Cluster Controller Oder Den Angeschlossenen Geräten

    SMA Solar Technology AG 7  Fehlersuche 7.2 Fehler am Cluster Controller oder den angeschlossenen Geräten Problem Ursache und Abhilfe Der Cluster Controller startet nicht. Der Cluster Controller ist nicht an die Spannungsversorgung Die LEDs und das Display sind aus. angeschlossen. Abhilfe: • Sicherstellen, dass der 3‑polige Stecker für die Spannungsversorgung an den Anschluss X1 des Cluster Controller angeschlossen ist.
  • Seite 74 7  Fehlersuche SMA Solar Technology AG Problem Ursache und Abhilfe Die Anmeldeseite öffnet sich nicht. Der Cluster Controller ist nicht an die Spannungsversorgung angeschlossen. Abhilfe: • Sicherstellen, dass der 3‑polige Stecker für die Spannungsversorgung an den Anschluss X1 des Cluster Controller angeschlossen ist.
  • Seite 75 SMA Solar Technology AG 7  Fehlersuche Problem Ursache und Abhilfe Die Anmeldeseite öffnet sich nicht. Es liegt ein Problem im lokalen Netzwerk (LAN) vor. Abhilfe: • Sicherstellen, dass die Netzwerkkabel am Cluster Controller richtig angeschlossen sind (siehe Kapitel 6.7). • Prüfen, ob die Netzwerkkomponenten, Netzwerkkabel oder Steckverbinder defekt oder beschädigt sind.
  • Seite 76 7  Fehlersuche SMA Solar Technology AG Problem Ursache und Abhilfe Auf dem Display wird nicht die Die Kommunikation zu mindestens 1 Wechselrichter ist korrekte Anzahl aller gestört. Entweder hat der Cluster Controller sich an 1 oder angeschlossenen Wechselrichter mehreren Wechselrichtern noch nicht angemeldet oder die angezeigt.
  • Seite 77 Einstrahlungssensor ist nicht korrekt angeschlossen. Abhilfe: • Sicherstellen, dass die Kennlinie des Einstrahlungssensors eingestellt ist (siehe Bedienungsanleitung des Cluster Controller). • Sicherstellen, dass der Einstrahlungssensor korrekt angeschlossen ist (siehe Kapitel 6.10.1). Auf dem Display und der Wenn kein Sensor an den Anschlussblock Benutzeroberfläche wird für den...

  • Seite 78: Cluster Controller Zurücksetzen

    7  Fehlersuche SMA Solar Technology AG 7.3 Cluster Controller zurücksetzen Sie können den Cluster Controller über das Tastenfeld zurücksetzen. 1. Die Display‑Ansicht Einstellungen aufrufen. Dazu auf dem Tastenfeld [OK] und [ESC] gleichzeitig drücken und für 2 Sekunden gedrückt halten. ☑ Die Display‑Ansicht Einstellungen öffnet sich.

  • Seite 79: Außerbetriebnahme

    SMA Solar Technology AG 8  Außerbetriebnahme 8 Außerbetriebnahme 8.1 Cluster Controller demontieren Lebensgefahr durch Stromschlag. An der Anschluss‑Stelle des öffentlichen Stromnetzes liegen lebensgefährliche Spannungen an. • Die Anschluss‑Stelle über die Trennvorrichtung (z. B. Leitungsschutzschalter) vom öffentlichen Stromnetz trennen. • Den 3‑poligen Stecker des Hutschienennetzteils vom Anschluss X1 des Cluster Controller entfernen.

  • Seite 80: Technische Daten

    9  Technische Daten SMA Solar Technology AG 9 Technische Daten Allgemeine Daten Statusanzeige LEDs, Display Bedienung Tastenfeld, integrierter Webserver Montageart Hutschienenmontage Montageort Innenbereich Mechanische Größen Breite x Höhe x Tiefe 275 mm x 133 mm x 71 mm Gewicht 1,2 kg Display Display LC-Display Auflösung...

  • Seite 81: Umgebungsbedingungen

    SMA Solar Technology AG 9  Technische Daten Umgebungsbedingungen Umgebungstemperatur im Betrieb* − 25 °C … +60 °C Umgebungstemperatur bei Lagerung und − 40 °C … +70 °C Transport Relative Luftfeuchtigkeit im Betrieb** 4 % … 95 % Relative Luftfeuchtigkeit bei Lagerung und 10 % … 95 % Transport** Schutzart nach IEC 60529 IP20 Elektromagnetische Verträglichkeit nach Klasse A EN 55022...

  • Seite 82: Netzwerkanschlüsse

    9  Technische Daten SMA Solar Technology AG Netzwerkanschlüsse Anzahl (Speedwire) Anzahl (Lokales Netzwerk (LAN)) Auto-MDIX (Autocrossing) Datenübertragungsstandard 10BASE‑T oder100BASE‑TX Datenübertragungsrate* 10 Mbit/s oder 100 Mbit/s * verhandelt per Autonegotiation Digitale Eingänge Anzahl Eingangsspannung 24 V DC Maximale Kabellänge 30 m Digitale Ausgänge Anzahl Ausführung Potenzialfreie Relaiskontakte Maximale Schaltleistung 30 W...

  • Seite 83: Analoge Ausgänge

    SMA Solar Technology AG 9  Technische Daten Analoge Ausgänge Anzahl der analogen Ausgänge für Stromsignale Messbereich für Stromsignale 4 mA … 20 mA Maximale Grenzabweichung ± 0,5 % Maximale Kabellänge 3 000 m Temperatureingänge Anzahl Messwiderstand Platin‑Sensor PT100, Platin‑Sensor PT1000 Art der Messung Zweileitertechnik, Vierleitertechnik Messbereich −...
  • Seite 84 10  Zubehör SMA Solar Technology AG 10 Zubehör In der folgenden Übersicht finden Sie die Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung SMA Bestellnummer Hutschienennetzteil Hutschienennetzteil für...
  • Seite 85 SMA Solar Technology AG 11  Kontakt 11 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Seriennummer und Firmware-Version des Cluster Controller • Typ, Seriennummer und Firmware-Version des Wechselrichters •...

  • Seite 86: Rechtliche Bestimmungen

    Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
  • Seite 87 SMA Central & Eastern Europe s.r.o. SMA Middle East LLC www.SMA-Czech.com www.SMA-Me.com SMA France S.A.S. SMA Portugal - Niestetal Services Unipessoal Lda www.SMA-France.com www.SMA-Portugal.com SMA Hellas AE SMA Solar (Thailand) Co., Ltd. www.SMA-Hellas.com www.SMA-Thailand.com SMA Ibérica Tecnología Solar, S.L.U.
