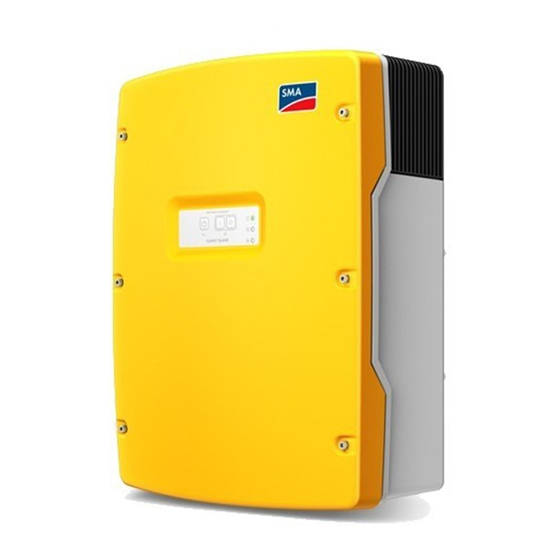

SMA SUNNY ISLAND 4.4M Installationsanleitung
  1. Anleitungen
  2. Marken
  3. SMA Anleitungen
  4. Steuergeräte
  5. SUNNY ISLAND 4.4M
  6. Installationsanleitung

SMA SUNNY ISLAND 4.4M Installationsanleitung

Vorschau ausblenden Andere Handbücher für SMA SUNNY ISLAND 4.4M:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

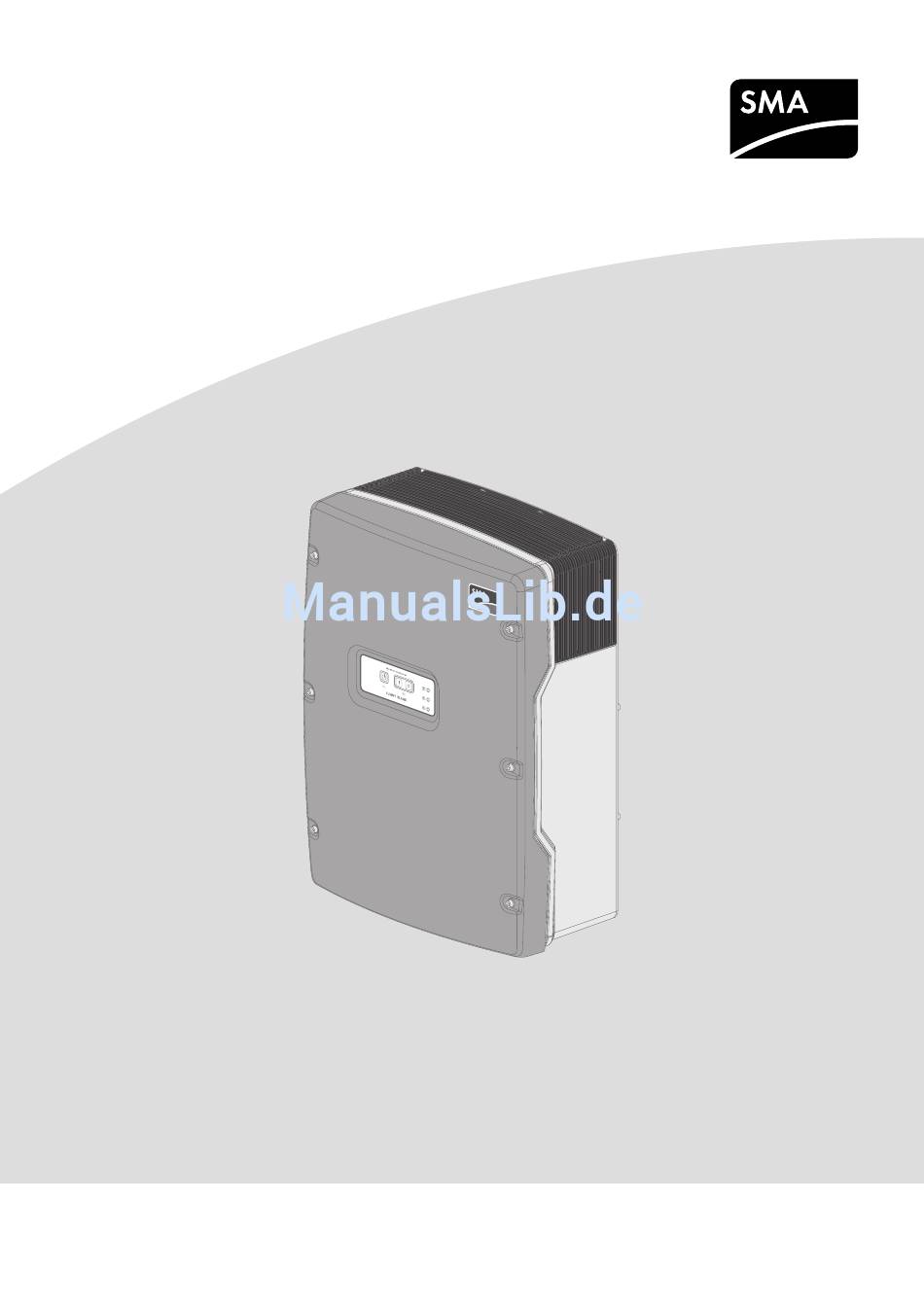

Installationsanleitung
SUNNY ISLAND 3.0M / 4.4M / 6.0H / 8.0H
DEUTSCH
SI30M-44M-60H-80H-IA-de-33 | Version 3.3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SMA SUNNY ISLAND 4.4M

Inhaltszusammenfassung für SMA SMA SUNNY ISLAND 4.4M

  • Seite 1 Installationsanleitung SUNNY ISLAND 3.0M / 4.4M / 6.0H / 8.0H DEUTSCH SI30M-44M-60H-80H-IA-de-33 | Version 3.3...

  • Seite 2: Rechtliche Bestimmungen

    Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument ....................Gültigkeitsbereich ............................. 7 Zielgruppe................................. 7 Weiterführende Informationen......................... 7 Symbole ................................7 Auszeichnungen ............................... 8 Nomenklatur ..............................8 Sicherheit ............................10 Bestimmungsgemäße Verwendung ......................... 10 Sicherheitshinweise............................11 Hinweise zum Umgang mit Batterien ......................12 Lieferumfang ..........................
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG 7.4.7.4 Datenkabel für die interne Kommunikation der Cluster anschließen............42 7.4.7.5 Datenkabel des Ladereglers Sunny Island Charger 50 anschließen............43 7.4.7.6 Datenkabel der Multicluster Box anschließen ....................43 7.4.7.7 Steuer- und Messkabel der Multicluster Box anschließen................44 7.4.7.8...
  • Seite 5 Zeitsteuerung einstellen ............................106 Grenzwerte für Systeme zur Eigenverbrauchsoptimierung ändern...............107 Automatische Frequenzausregelung (AFRA) in Inselnetzsystemen ändern ..........107 Inbetriebnahme abschließen ...........................108 Ergänzende Informationen......................109 SMA Grid Guard-Code eingeben ........................109 Batteriekapazität ermitteln ..........................109 Einstellung tageszeitabhängiger Funktionen....................110 Einstellung zeitgesteuerter Funktionen......................110 10 Technische Daten ..........................111 10.1 Anschluss AC1 für Inselnetz..........................111 10.2 Anschluss AC2 für öffentliches Stromnetz und Generator (externe Energiequelle) ........112...
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG 10.15 Allgemeine Daten .............................119 11 Zubehör ............................120 12 Kontakt ............................121 SI30M-44M-60H-80H-IA-de-33 Installationsanleitung...

  • Seite 7: Hinweise Zu Diesem Dokument

    • Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten • Kenntnis und Beachtung der vor Ort gültigen Normen und Richtlinien • Kenntnis und Beachtung der Dokumentation des Wechselrichters Sunny Island mit allen Sicherheitshinweisen Weiterführende Informationen Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com: Dokumententitel Dokumentenart "Batteriemanagement in Insel-Systemen"...

  • Seite 8: Auszeichnungen

    1 Hinweise zu diesem Dokument SMA Solar Technology AG Symbol Erklärung Warnhinweis, dessen Nichtbeachtung zu Sachschäden führen kann Inhalt ist für Systeme relevant, die parallel zum öffentlichen Stromnetz zu betreiben sind (z. B. SMA Flexible Storage System). Inhalt ist für Inselnetzsysteme relevant. Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicherheitsrelevant ist Voraussetzung, die für ein bestimmtes Ziel gegeben sein muss...
  • Seite 9 1 Hinweise zu diesem Dokument SMA Solar Technology AG Vollständige Benennung Benennung in diesem Dokument Umschalteinrichtung mit Ersatzstromfunktion Umschalteinrichtung Netzbildende Erzeuger, wie Generator oder öffentliches Externe Energiequellen Stromnetz Menüs werden wie folgt dargestellt: Menünummer, Raute und Menüname (z. B. 150# Compact Meters).

  • Seite 10: Sicherheit

    Eingriffe in das Produkt, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen.

  • Seite 11: Sicherheitshinweise

    2 Sicherheit SMA Solar Technology AG Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise.

  • Seite 12: Hinweise Zum Umgang Mit Batterien

    2 Sicherheit SMA Solar Technology AG Verbrennungsgefahr durch Kurzschluss-Ströme am freigeschaltetem Sunny Island Die Kondensatoren im Eingangsbereich des Anschluss DC speichern Energie. Nach dem Trennen der Batterie vom Sunny Island liegt die Batteriespannung am Anschluss DC vorübergehend weiter an. Ein Kurzschluss am Anschluss DC kann zu Verbrennungen und zur Beschädigung des Wechselrichters Sunny Island führen.
  • Seite 13 • Sicherstellen, dass die Lithium-Ionen-Batterien für den Einsatz mit dem Sunny Island zugelassen sind. Die Liste der für den Sunny Island zugelassenen Lithium-Ionen-Batterien wird stetig aktualisiert (siehe Technische Information "Liste der zugelassenen Lithium-Ionen-Batterien" unter www.SMA-Solar.com). • Wenn keine für den Sunny Island zugelassenen Lithium-Ionen-Batterien verwendet werden können, Bleibatterien verwenden.
  • Seite 14 • Sicherstellen, dass Sie die vom Hersteller empfohlenen Werte für die Batterie einstellen (Technische Daten der Batterie siehe Dokumentation des Batterieherstellers). Dabei beachten, dass die Bezeichnungen der Batterieladeverfahren vom Batteriehersteller und von SMA Solar Technology AG in Ausnahmefällen unterschiedliche Bedeutungen haben (Batterieladeverfahren des Wechselrichters Sunny Island siehe Technische Information "Liste der zugelassenen Lithium-Ionen-Batterien").

  • Seite 15: Lieferumfang

    3 Lieferumfang SMA Solar Technology AG 3 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Sunny Island Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung...
  • Seite 16 3 Lieferumfang SMA Solar Technology AG Position Anzahl Bezeichnung Position Anzahl Bezeichnung Kabelverschraubung M20 Installationsanleitung, Betriebs- anleitung, 3 Schnelleinstiege: Gegenmutter für Kabelverschraubung "SMA FLEXIBLE STORAGE SYSTEM", "SMA FLEXIBLE STORAGE SYSTEM mit Ersatz- stromfunktion", "Inselnetzsyste- Kabelverschraubung M25 me" * 1 Ersatzteil für den Gehäusedeckel inklusive Bestelloption Kommunikation für RS485...

  • Seite 17: Bestelloption Kommunikation Über Speedwire (Z. B. Beim Sma Flexible Storage System)

    Schraube, werkseitig in den Sunny Island eingebaut Abschlusswiderstand, werkseitig in SI-SYSCAN.BGx und SI-COMSMA.BGx gesteckt Kabeltülle für 4 Kabel * CAN-Kommunikationsschnittstelle Bestelloption Kommunikation über Speedwire (z. B. beim SMA Flexible Storage System) Abbildung 4: Bestandteile der Bestelloption für Kommunikation über Speedwire Position Anzahl Bezeichnung Speedwire Datenmodul, werksseitig in Master eingebaut Distanzstück*...

  • Seite 18: Zusätzlich Benötigtes Werkzeug

    4 Zusätzlich benötigtes Werkzeug SMA Solar Technology AG 4 Zusätzlich benötigtes Werkzeug Werkzeug Erklärung Bohrmaschine − Bohrer Montage der Wandhalterung Innensechskant-Schlüssel SW 5 − Drehmomentschlüssel Aufsatz: SW 5 Messbereich: 4 Nm bis 12 Nm Presszange Pressung der Kabelschuhe der DC-Kabel Crimpzange Pressung der Aderendhülsen...

  • Seite 19: Produktbeschreibung

    5 Produktbeschreibung SMA Solar Technology AG 5 Produktbeschreibung Sunny Island Der Sunny Island ist ein Batterie-Wechselrichter und regelt den elektrischen Energiehaushalt im Inselnetzsystem, im Ersatzstromsystem oder im System zur Eigenverbrauchsoptimierung. In einem Ersatzstromsystem können Sie den Sunny Island zusätzlich zur Eigenverbrauchsoptimierung nutzen.

  • Seite 20: Funktionsumfang Der Gerätetypen Si3.0M-11 Und Si4.4M-11

    Mit Hilfe von 2 Multifunktionsrelais kann jeder Sunny Island verschiedene Funktionen steuern und Betriebszustände und Warnmeldungen ausgeben. In einem SMA Flexible Storage System mit Ersatzstromfunktion sind die Multifunktionsrelais des Masters unveränderbar eingestellt. In Multicluster-Systemen mit Multicluster Box 12 (MC-Box-12.3-20) sind die Multifunktionsrelais 1 und 2 im Master des Main Cluster und das Multifunktionsrelais 2 im Slave 1 des Main Cluster unveränderbar eingestellt:...

  • Seite 21: Kommunikation

    Verbraucher, die eventuell vorhandene, überschüssige Energie sinnvoll verwenden können (siehe Kapitel 7.4.17, Seite 57). Kommunikation 5.4.1 Kommunikationsschnittstellen Der Sunny Island ist mit 2 Schnittstellensteckplätzen für den Anschluss von SMA Kommunikationsschnittstellen ausgestattet. Schnittstellensteckplatz SICOMSMA Der Schnittstellensteckplatz SICOMSMA nimmt das Speedwire Datenmodul SWDMSI-xx oder die RS485- Kommunikationsschnittstelle SI‑COMSMA.BGx auf.
  • Seite 22 5 Produktbeschreibung SMA Solar Technology AG Das Sunny Portal ist ein Internetportal zur Visualisierung von Daten der PV-Anlage, von SMA Funksteckdosen und von anderen Komponenten des SMA Flexible Storage System. Zusätzlich dient das Sunny Portal als Benutzeroberfläche für die Konfiguration des Sunny Home Managers und von SMA Funksteckdosen (siehe Bedienungsanleitung des Sunny Home Managers).

  • Seite 23: Montage

    6 Montage SMA Solar Technology AG 6 Montage Voraussetzungen für die Montage Anforderungen an den Montageort: Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden.
  • Seite 24 6 Montage SMA Solar Technology AG max. 15° 90° Abbildung 6: Zulässige und unzulässige Montagepositionen Maße für Montage: 217,3 mm 217,3 mm 20 mm 11 mm Ø 11 mm 79,2 mm 110 mm 104,6 mm 87,3 mm 130 mm 130 mm...

  • Seite 25: Sunny Island Montieren

    6 Montage SMA Solar Technology AG 742 mm 1035 mm 300 mm 300 mm 500 mm Abbildung 8: Empfohlene Abstände Sunny Island montieren Sunny Island mit der Bestelloption Kommunikation über RS485 oder im Multicluster-System Die Kommunikationsschnittstellen werden bei Bestellung werksseitig in den Master eingebaut. Die Master erkennen Sie an einer Kennzeichnung auf der Verpackung.
  • Seite 26 6 Montage SMA Solar Technology AG 4. Wandhalterung waagerecht ausrichten und mit Schrauben und Unterlegscheiben festschrauben. 5. Wenn der Sunny Island gegen Diebstahl gesichert werden soll, Bohrlöcher für Diebstahlsicherung markieren. Dabei mindestens 1 Loch rechts und links verwenden. 6. Den Sunny Island SI3.0M-11 und SI4.4M-11 an die Wandhalterung hängen.
  • Seite 27 6 Montage SMA Solar Technology AG 10. Um den Sunny Island gegen Diebstahl zu sichern, den Sunny Island mit 2 Sicherheitsschrauben an der Unterseite an die Wand schrauben. 11. Sicherstellen, dass der Sunny Island festsitzt. Installationsanleitung SI30M-44M-60H-80H-IA-de-33...

  • Seite 28: Elektrischer Anschluss

    7 Elektrischer Anschluss SMA Solar Technology AG 7 Elektrischer Anschluss Inhalt und Struktur des Kapitels Die Unterkapitel sind unterschiedlich aufgebaut. Einige Unterkapitel beziehen sich auf den konkreten Anschluss von Komponenten, andere beziehen sich auf grundsätzliche Handlungsweisen. In der nachfolgenden Tabelle finden Sie eine Übersicht, welche Inhalte die Unterkapitel beschreiben und welche Inhalte Sie lesen und beachten müssen.

  • Seite 29: Anschlussbereich

    Schutzleiter in Systemen mit geerdeter Batterie anschließen Wenn Sie die Batterie erden, können Sie die Batterie am Pluspol oder am Minuspol mit einem Schutzleiter erden. SMA Solar Technology AG empfiehlt keine Erdung der Batterie. Wenn die Batterie geerdet ist, muss der Sunny Island zusätzlich am Gehäuse geerdet werden.

  • Seite 30: Kabelanforderung

    7 Elektrischer Anschluss SMA Solar Technology AG Leiterquerschnitt: Den benötigten Querschnitt des Schutzleiters müssen Sie unter Berücksichtigung der vor Ort gültigen Normen und Richtlinien bestimmen. Die Berechnung des Querschnitts des Schutzleiters hängt von der Art und Größe der angeschlossenen Batterie, der externen Sicherung in der BatFuse und dem Material des Schutzleiters ab.

  • Seite 31: Anschluss Der Komponenten

    • Sicherstellen, dass die Lithium-Ionen-Batterien für den Einsatz mit dem Sunny Island zugelassen sind. Die Liste der für den Sunny Island zugelassenen Lithium-Ionen-Batterien wird stetig aktualisiert (siehe Technische Information "Liste der zugelassenen Lithium-Ionen-Batterien" unter www.SMA-Solar.com). • Wenn keine für den Sunny Island zugelassenen Lithium-Ionen-Batterien verwendet werden können, Bleibatterien verwenden.

  • Seite 32: Öffentliches Stromnetz Im System Zur Eigenverbrauchsoptimierung Anschließen

    ☐ Im Verteiler müssen für den Anschluss der Sunny Island am öffentlichen Stromnetz jeweils ein Leitungsschutzschalter und eine Fehlerstrom-Schutzeinrichtung vom Typ A installiert sein (Verschaltungsübersicht siehe Schnelleinstieg "SMA FLEXIBLE STORAGE SYSTEM") Vorgehen: 1. Am Sunny Island das Leistungskabel an Anschlussklemmen AC2 Gen/Grid anschließen.

  • Seite 33: Anschluss Der Umschalteinrichtung Im Ersatzstromsystem

    Relevant für System mit Anschluss an das öffentliche Stromnetz Die Umschalteinrichtung trennt in Ersatzstromsystemen das öffentliche Stromnetz vom Ersatzstromnetz. Die Steuerkabel, Messkabel und Leistungskabel verbinden die Umschalteinrichtung mit den Sunny Island (Verschaltungsübersicht siehe Schnelleinstieg "SMA FLEXIBLE STORAGE SYSTEM mit Ersatzstromfunktion"). 7.4.3.2 Die AC-Leistungskabel an die Umschalteinrichtung anschließen Relevant für System mit Anschluss an das öffentliche Stromnetz...

  • Seite 34: Die Messkabel An Die Umschalteinrichtung Anschließen

    SMA Solar Technology AG Steuerkabel leiten die Steuersignale der Multifunktionsrelais zu den Schützen (Verschaltungsübersicht siehe Schnelleinstieg "SMA FLEXIBLE STORAGE SYSTEM mit Ersatzstromfunktion"). Kabelweg für Steuer- und Messkabel in der Umschalteinrichtung Bei einem ungünstigen Kabelweg kann es zu Qualitätseinbußen bei Übertragung von Steuersignalen und Messwerten kommen.

  • Seite 35: Inselnetz Oder Multicluster Box 6 / 12 / 36 Anschließen

    SMA Solar Technology AG Über 1 Messkabel misst der Sunny Island die Spannungen am jeweiligen Außenleiter. Zusätzlich misst der Master, ob der Kuppelschalter angezogen oder abgefallen ist (Verschaltungsübersicht siehe Schnelleinstieg "SMA FLEXIBLE STORAGE SYSTEM mit Ersatzstromfunktion"). Kabelweg für Steuer- und Messkabel in der Umschalteinrichtung Bei einem ungünstigen Kabelweg kann es zu Qualitätseinbußen bei Übertragung von Steuersignalen und...

  • Seite 36: Anschluss Der Multicluster Box 12 (Mc-Box-12.3-20)

    7 Elektrischer Anschluss SMA Solar Technology AG ☐ Bei einem 1-phasig parallelen Single-Cluster-System Kabellänge und Leiterquerschnitt von jedem Sunny Island bis zum AC-Verteiler gleich auslegen. Dadurch ist ein stabiler und symmetrischer Betrieb möglich. Lebensgefahr durch Feuer Bei einem Kurzschluss fließen über die nicht abgesicherten Kabel zwischen Sunny Island und AC-Verteiler die vom Generator getriebenen Kurzschluss-Ströme.

  • Seite 37: Steuerkabel An Die Multicluster Box 12 Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG Vorgehen: 1. An allen Wechselrichtern Sunny Island das AC-Leistungskabel an Anschlussklemme AC2 Gen/Grid anschließen. Dabei Außenleiter an AC2 Gen/Grid L, Neutralleiter an AC2 Gen/ Grid N und Schutzleiter an AC2 Gen/Grid PE anschließen.

  • Seite 38: Messkabel An Die Multicluster Box 12 Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung • Wenn zusätzlich zur Multicluster Box 12 eine NA Box oder eine Grid Connect Box installiert wird, am Master des Main Cluster an die Anschlussklemmen Relay1 C und Relay1 NC das Steuerkabel von X112 1 und X112 2 anschließen.

  • Seite 39: Generator Im Inselnetzsystem Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 2. Am Master die Überwachung des Netzschützes anschließen. Dabei sicherstellen, dass das Kabel korrekt angeschlossen ist (siehe Kapitel 7.5.6 "BatVtgOut, DigIn, BatTMP und BatCur anschließen", Seite 65): • Innerhalb des Master BatVtgOut − mit DigIn − verbinden.

  • Seite 40: Datenkabel Der Lithium-Ionen-Batterie Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG Kabelanforderungen: ☐ Kabellänge: maximal 20 m ☐ Klassifizierung: CAT5e ☐ Steckertyp: RJ45 Vorgehen: 1. Am Sunny Island das Datenkabel in die Buchse Display stecken (siehe Kapitel 7.5.4 "Datenkabel anschließen", Seite 63). 2. Das andere Ende des Datenkabels an das Sunny Remote Control anschließen.
  • Seite 41 7 Elektrischer Anschluss SMA Solar Technology AG ☐ Querschnitt: mindestens 2 x 2 x 0,22 mm² oder mindestens 2 x 2 x AWG 24 ☐ Kabeltyp: 100BaseTx, CAT5 mit Schirmung S-UTP, F-UTP oder höher ☐ Steckertyp: RJ45 Vorgehen: 1. Am Sunny Island das Datenkabel in die Buchse des Speedwire...

  • Seite 42: Datenkabel Für Die Interne Kommunikation Der Cluster Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 7.4.7.4 Datenkabel für die interne Kommunikation der Cluster anschließen In einem Cluster kommunizieren die Sunny Island intern über ein schwarzes Datenkabel. MASTER SLAVE 1 SLAVE 2 NO C NO C NO C NO C...

  • Seite 43: Datenkabel Des Ladereglers Sunny Island Charger 50 Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 2. Sicherstellen, dass der Kommunikationsbus an jedem Ende abgeschlossen ist, z. B. mit einem Abschlusswiderstand. 7.4.7.5 Datenkabel des Ladereglers Sunny Island Charger 50 anschließen Relevant für Inselnetzsystem Bis zu 4 Sunny Island Charger 50 können pro Cluster angeschlossen werden (siehe Schnelleinstieg "Inselnetzsysteme"...

  • Seite 44: Steuer- Und Messkabel Der Multicluster Box Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG Vorgehen: 1. Am Sunny Island das Datenkabel in eine freie Buchse ComSync stecken. Dabei sicherstellen, dass das Kabel korrekt angeschlossen ist (siehe Kapitel 7.5.4 "Datenkabel anschließen", Seite 63). 2. Das andere Ende des Datenkabels an die Multicluster Box anschließen (siehe Dokumentation der Multicluster Box).

  • Seite 45: Datenkabel Für Multicluster-Kommunikation Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 7.4.7.8 Datenkabel für Multicluster-Kommunikation anschließen In einem Multicluster-System kommunizieren die Master der jeweiligen Cluster untereinander (siehe Dokumentation der Multicluster Box). Für die Multicluster-Kommunikation muss die Kommunikationsschnittstelle SI-SYSCAN.BGx in jeden Master eingebaut sein. Bei einem Multicluster-System mit 1 Cluster entfällt diese Kommunikation. Wenn der Sunny Island mit der Bestelloption Kommunikation für Multicluster-System bestellt wurde, ist SI-SYSCAN.BGx in jedem...
  • Seite 46 7 Elektrischer Anschluss SMA Solar Technology AG Für die RS485-Kommunikation mit einem Kommunikationsgerät oder anderen SMA-Produkten (z. B. PV-Wechselrichter) benötigen Sie die Kommunikationsschnittstelle SI-COMSMA.BGx. Wenn der Sunny Island mit der Bestelloption Kommunikation für RS485 bestellt wurde, ist SI-COMSMA.BGx bei jedem Master eingebaut.

  • Seite 47: Batterietemperatursensor Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG • Bei einem Multicluster-System SI-COMSMA.BGx in jeden Master einbauen. 2. An das Kommunikationsgerät das weiße Datenkabel in die Buchse ComSmaIn stecken (siehe Kapitel 7.5.4 "Datenkabel anschließen", Seite 63). 3. Bei einem Single-Cluster-System am Master das weiße Datenkabel in die Buchse ComSmaIn stecken (siehe Kapitel 7.5.4 "Datenkabel anschließen", Seite 63).

  • Seite 48: Batteriestromsensor Im Inselnetzsystem Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG Vorgehen: • Am Sunny Island beide Adern des Sensors an die Anschlussklemme BatTmp anschließen (siehe Kapitel 7.5.6 "BatVtgOut, DigIn, BatTMP und BatCur anschließen", Seite 65 ). Dabei ist die Polarität beliebig. 7.4.9 Batteriestromsensor im Inselnetzsystem anschließen Relevant für Inselnetzsystem...

  • Seite 49: Steuerkabel Für Autostartfähige Generatoren Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 3. Am Batteriestromsensor die Messader BatCur− auf der Seite zum Anschluss der Batterie anschließen. 4. Am Sunny Island Adern an die Anschlussklemmen BatCur + und BatCur− anschließen. Dabei sicherstellen, dass das Kabel korrekt angeschlossen ist (siehe Kapitel 7.5.6 "BatVtgOut, DigIn, BatTMP und BatCur anschließen", Seite 65).

  • Seite 50: Signalgeber Für Generatoren Ohne Autostartfunktion Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG Vorgehen: Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung • Da die Werkseinstellung des Sunny Island das Multifunktionsrelais Relay1 für die Generatoranforderung vorsieht, am Sunny Island das Steuerkabel an Multifunktionsrelais Relay1 anschließen (siehe Kapitel 7.5.5 "Relay 1 und Relay 2 anschließen", Seite 64).

  • Seite 51: Lastabwurfschütze Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG Kabelanforderungen: ☐ Kupferleiter ☐ Leiterquerschnitt: 0,2 mm² bis 2,5 mm² Vorgehen: Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung • Da die Werkseinstellung des Sunny Island das Multifunktionsrelais Relay1 für die Generatoranforderung vorsieht, am Sunny Island das Steuerkabel an Multifunktionsrelais Relay1 anschließen (siehe...
  • Seite 52 7 Elektrischer Anschluss SMA Solar Technology AG Lastabwurfschütze in einem Cluster Wenn Sie die Lastabwurfschütze an den Master anschließen, ist im Störungsfall ein eingeschränkter Betrieb möglich. Slaves können im Störungsfall die Lastabwurfschütze weniger zuverlässig steuern. Bei einer Störung wartet der Slave möglicherweise auf eine Quittierung vom Master.

  • Seite 53: Zeitsteuerung Für Externe Vorgänge Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG Wert Erklärung AutoLod1Soc Einstellung für einen 1-stufigen Lastabwurf oder die erste Stufe eines 2-stufigen Lastabwurfs. Der Lastabwurf wird erst beendet, wenn die Batterie ausreichend geladen wurde. AutoLod2Soc Einstellung für die zweite Stufe eines 2-stufigen Lastabwurfs. Der Lastabwurf wird erst beendet, wenn die Batterie ausreichend geladen wurde.
  • Seite 54 7 Elektrischer Anschluss SMA Solar Technology AG Abweichende Schaltungslogik bei Fehlermeldungen ab der Stufe 2 Durch eine abweichende Schaltungslogik ab Stufe 2 ist sichergestellt, dass die Fehlermeldung auch bei einer Selbstabschaltung ausgegeben wird. • Wenn eine Fehlermeldung ab der Stufe 2 anliegt, fällt das Multifunktionsrelais ab.

  • Seite 55: Batterieraumlüfter Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 7.4.15 Batterieraumlüfter anschließen Wenn der Ladestrom zum Gasen der Batterie führt, wird der Batterieraumlüfter vom Sunny Island für mindestens 1 Stunde eingeschaltet. Voraussetzungen: ☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 10 "Technische Daten", Seite 111).

  • Seite 56: Für Alle Batterien 1 Batterieraumlüftung Steuern

    7 Elektrischer Anschluss SMA Solar Technology AG Für alle Batterien 1 Batterieraumlüftung steuern 1. Sicherstellen, dass bei Fehlfunktion des Multifunktionsrelais der Batterieraum ausreichend belüftet wird. Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung • An einen Sunny Island des Main Cluster den Batterieraumlüfter an 1 Multifunktionsrelais anschließen...

  • Seite 57: Steuerkabel Für Die Nutzung Überschüssiger Energie Im Inselnetzsystem Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 7.4.17 Steuerkabel für die Nutzung überschüssiger Energie im Inselnetzsystem anschließen Relevant für Inselnetzsystem Wenn die Batterie überschüssige Energie im Inselnetzsystem nicht mehr aufnehmen kann, werden die AC-Quellen im Inselnetz vom Sunny Island in ihrer Leistungsabgabe begrenzt. Dadurch geht die überschüssige Energie für die Nutzung verloren.

  • Seite 58: Anschluss Von Kabeln

    7 Elektrischer Anschluss SMA Solar Technology AG Ein externes Steuersignal kann eine Generatoranforderung an das Generatormanagement übermitteln. Wenn Sie das Generatormanagement für die externe Generatoranforderung konfiguriert haben, startet das Generatormanagement den Generator bei anliegendem High-Pegel. Bei anliegendem Low-Pegel stoppt das Generatormanagement den Generator.
  • Seite 59 • Sicherstellen, dass die Lithium-Ionen-Batterien für den Einsatz mit dem Sunny Island zugelassen sind. Die Liste der für den Sunny Island zugelassenen Lithium-Ionen-Batterien wird stetig aktualisiert (siehe Technische Information "Liste der zugelassenen Lithium-Ionen-Batterien" unter www.SMA-Solar.com). • Wenn keine für den Sunny Island zugelassenen Lithium-Ionen-Batterien verwendet werden können, Bleibatterien verwenden.
  • Seite 60 7 Elektrischer Anschluss SMA Solar Technology AG Beschädigung des Wechselrichters Sunny Island durch Verpolung oder falsche Wahl des Kabelschuhs Wenn die DC-Kabel vertauscht werden fließen nach dem Schließen des Lasttrennschalters hohe Ströme, die den Sunny Island beschädigen können. • Das Kabel DC+ auf der mit einem + gekennzeichneten Seite der Schutzabdeckung verlegen.

  • Seite 61: Ac-Leistungskabel Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 13. Sicherstellen, dass die Kontaktfläche der Kotflügelscheibe liegt vollständig auf dem Kabelschuh auf. 14. Überwurfmuttern der Kabelverschraubungen festdrehen (Anzugsdrehmoment 4,5 Nm). 7.5.2 AC-Leistungskabel anschließen Schließen Sie die Leistungskabel immer nach folgendem Vorgehen an. Kabelanforderungen: ☐...

  • Seite 62: Schutzleiter Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 3. Wenn Sie das Kabel an den Anschluss AC2 anschließen, Kabelverschraubung M25 mit der Gegenmutter an der Gehäuseöffnung AC2 befestigen (Anzugsdrehmoment: 7 Nm). 4. Ummantelung des Kabels entfernen und alle Adern 13 mm abisolieren.

  • Seite 63: Datenkabel Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 7.5.4 Datenkabel anschließen Wenn Sie die Datenkabel anschließen, schließen Sie die Datenkabel immer nach folgendem Vorgehen an. Vorgehen: 1. Kabeldurchführungsplatte aus dem Gehäuse nach außen drücken. 2. Kabeldurchführungsplatte sicher verwahren. 3. Das Datenkabel durch die Gehäuseöffnung führen.

  • Seite 64: Relay 1 Und Relay 2 Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG 7.5.5 Relay 1 und Relay 2 anschließen Wenn Sie ein Multifunktionsrelais nutzen, schließen Sie ein Multifunktionsrelais immer nach dem folgenden Vorgehen Schaltverhalten der Slaves Die Multifunktionsrelais der Slaves schalten im Störungsfall weniger zuverlässig als die Multifunktionsrelais der Master.

  • Seite 65: Batvtgout, Digin, Battmp Und Batcur Anschließen

    7 Elektrischer Anschluss SMA Solar Technology AG Anschluss Erklärung Umschaltkontakt Im Ruhezustand geöffnet 7.5.6 BatVtgOut, DigIn, BatTMP und BatCur anschließen Schließen Sie die Kabel an die Anschlüsse BatVtgOut, DigIn, BatTMP und BatCur immer nach dem folgenden Vorgehen an. Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐...

  • Seite 66: Verdrahtung Prüfen

    5. Adern an die Klemme ExtVtg mit der 2-poligen Anschlussklemme anschließen (Anzugsdrehmoment: 0,5 Nm bis 0,6 Nm)(Verschaltungsübersicht siehe Schnelleinstieg "SMA FLEXIBLE STORAGE SYSTEM mit Ersatzstromfunktion"): • Den Außenleiter an die Anschlussklemme ExtVtg L anschließen. • Den Neutralleiter an die Anschlussklemme ExtVtg N anschließen.
  • Seite 67 7 Elektrischer Anschluss SMA Solar Technology AG Prüfpunkt Prüfkriterium Anschluss der zusätzlichen Erdung Innensechskant-Schraube ist festgeschraubt (Anzugsdrehmoment: 4 ☐ Nm bis 5,7 Nm). Verbindung des Schutzleiters mit Erde Die Schutzleiter müssen mit Erde verbunden sein, z. B. durch den An- ☐...
  • Seite 68 7 Elektrischer Anschluss SMA Solar Technology AG Prüfpunkt Prüfkriterium Anschlüsse AC1 und AC2 Alle Kontaktflächen sind frei von Isolierung. ☐ Alle Hebel der Anschlussklemmen sind nach unten umgelegt. ☐ Alle Kabel sind fest eingeklemmt. ☐ AC-Leistungskabel am Anschluss AC1 Die Kabel sind durch Leitungsschutzschalter ausreichend geschützt.

  • Seite 69: Verdrahtung Der Kommunikationsprodukte Prüfen

    7 Elektrischer Anschluss SMA Solar Technology AG Prüfpunkt Prüfkriterium Wenn vorhanden, das Steuerkabel Das Multifunktionsrelais und die Lastabwurfschütze sind korrekt mitein- ☐ des Lastabwurfs ander verdrahtet (siehe Kapitel 7.4.12 "Lastabwurfschütze anschlie- ßen", Seite 51). Wenn vorhanden, Kommunikation mit Das Datenkabel zwischen Sunny Island Charger 50 und Sunny Island ☐...

  • Seite 70: Sunny Island Abdichten Und Schließen

    7 Elektrischer Anschluss SMA Solar Technology AG Sunny Island abdichten und schließen Abbildung 19: Position der Kabelverschraubungen und der Kabeldurchführungsplatte Position Bezeichnung Kabelverschraubungen Kabeldurchführungsplatte 1. Das Innere des Sunny Island vor Staub und Feuchtigkeit schützen: • Sicherstellen, dass die Kabelverschraubungen (A) die Kabeldurchführungen vollständig abdichten.

  • Seite 71: Sicherungseinsätze In Sicherungslasttrennschalter Batfuse Einlegen

    7 Elektrischer Anschluss SMA Solar Technology AG 3. Am Sunny Island den Gehäusedeckel in der Reihenfolge 1 bis 6 mit einem Innensechskant-Schlüssel (SW 5) festschrauben (Anzugsdrehmoment: 6 Nm). ☑ Zähne der Sperrkantscheibe drücken sich in den Gehäusedeckel. Dadurch ist der Gehäusedeckel geerdet.

  • Seite 72: Inbetriebnahme

    8 Inbetriebnahme SMA Solar Technology AG 8 Inbetriebnahme Grundkonfiguration 8.1.1 Quick Configuration Guide starten Mit dem Quick Configuration Guide (QCG) konfigurieren Sie die Einstellungen, die für den Betrieb erforderlich sind. Der QCG fragt Schritt für Schritt die erforderlichen Einstellungen des Systems ab. Am Master erfolgt zentral die Einstellung der Parameter eines Clusters.

  • Seite 73: Grundkonfiguration Des Sunny Island Starten

    8 Inbetriebnahme SMA Solar Technology AG 8.1.2 Grundkonfiguration des Sunny Island starten Voraussetzungen: ☐ Sunny Remote Control muss am Master angeschlossen sein. ☐ Alle Sunny Island müssen eingeschaltet sein, aber nicht in Betrieb sein (Sunny Island einschalten siehe Betriebsanleitung des Wechselrichters Sunny Island).
  • Seite 74 8 Inbetriebnahme SMA Solar Technology AG Der Sunny Island unterscheidet die Batteriestromsensoren in 50 mV-Typen und 60 mV-Typen. Die Typen geben den Verstärkungsfaktor des Batteriestromsensors wieder. Die Verstärkungsfaktoren werden in Ampere pro 50 mV oder in Ampere pro 60 mV angegeben, z. B. 400 A/60 mV.

  • Seite 75: Funktionen Der Multifunktionsrelais Einstellen

    13. Den Lasttrennschalter der BatFuse zügig schließen und Sunny Island einschalten. 8.1.5 Funktionen der Multifunktionsrelais einstellen Bei einem SMA Flexible Storage System sind die Multifunktionsrelais des Masters voreingestellt und können nicht verändert werden. In Multicluster-Systemen mit Multicluster Box 12 (MC-Box-12.3-20) sind die Multifunktionsrelais 1 und 2 im Master des Main Cluster und das Multifunktionsrelais 1 im Slave 1 des Main Cluster unveränderbar eingestellt.

  • Seite 76: Batteriemanagement

    • Sicherstellen, dass Sie die vom Hersteller empfohlenen Werte für die Batterie einstellen (Technische Daten der Batterie siehe Dokumentation des Batterieherstellers). Dabei beachten, dass die Bezeichnungen der Batterieladeverfahren vom Batteriehersteller und von SMA Solar Technology AG in Ausnahmefällen unterschiedliche Bedeutungen haben (Batterieladeverfahren des Wechselrichters Sunny Island siehe Technische Information "Liste der zugelassenen Lithium-Ionen-Batterien").

  • Seite 77: Batterienutzung Durch Ersatzstromsysteme Ohne Eigenverbrauchsoptimierung Ändern

    8 Inbetriebnahme SMA Solar Technology AG 5. Die Parameter für die Voll-Ladung (Full Charge) einstellen. • Den Parameter Zeit für Vollladung der Batterie / 222.03 AptTmFul wählen und auf die vom Batteriehersteller empfohlene Absorptionszeit der Voll-Ladung stellen. • Den Parameter Zykluszeit Vollladung / 222.05 CycTmFul wählen und auf die vom Batteriehersteller empfohlene Zykluszeit der Voll-Ladung stellen.
  • Seite 78 8 Inbetriebnahme SMA Solar Technology AG 100 % Bereich BuRes Bereich BatRes Bereich ProtRes Winter Sommer Winter (Winter) (Sommer) (Sommer) Abbildung 20: Bereiche des Ladezustandes der Batterie in Abhängigkeit von der Jahreszeit (Beispiel) Bereich Erklärung des Bereichs und Parameter Verhalten des Wechselrichters Sunny Is-...

  • Seite 79: Batterienutzung Durch Systeme Zur Eigenverbrauchsoptimierung

    8 Inbetriebnahme SMA Solar Technology AG Die folgenden Bereiche ergeben sich mit den Default-Werten der Parameter: Bereich Bleibatterie Lithium-Ionen-Batterie BuRes 15 % bis 100 % 13 % bis 100 % BatRes 10 % bis 15 % 3 % bis 13 %...

  • Seite 80: Batterienutzung Durch Systeme Zur Eigenverbrauchsoptimierung Ohne Ersatzstromnetz Ändern

    8 Inbetriebnahme SMA Solar Technology AG In vielen Gebieten ist die verfügbare PV-Energie stark von der Jahreszeit und damit von der Anzahl an Sonnenstunden abhängig. An kurzen Tagen mit wenig Sonnenstunden kann der Sunny Island die Batterie nicht vollständig laden.
  • Seite 81 8 Inbetriebnahme SMA Solar Technology AG Dadurch ergibt sich der saisonale Verlauf der Bereiche. 100 % Bereich SlfCsmp Bereich PVRes Bereich BatRes Bereich ProtRes Sommer Winter Winter (Sommer) (Winter) (Sommer) Abbildung 21: Bereiche des Ladezustandes der Batterie in Abhängigkeit von der Jahreszeit (Beispiel) Bereich Erklärung des Bereichs und Parameter...
  • Seite 82 8 Inbetriebnahme SMA Solar Technology AG Bereich Erklärung des Bereichs und Parameter Verhalten des Wechselrichters Sunny Is- land BatRes 262.02 BatResSOC Wenn ein öffentliches Stromnetz vorhanden ist, lädt der Sunny Island mit Nennleistung Bereich zum Schutz gegen Tiefentladung die Batterie aus dem öffentlichen Stromnetz.

  • Seite 83: Batterienutzung Durch Ersatzstromsysteme Mit Eigenverbrauchsoptimierung Ändern

    8 Inbetriebnahme SMA Solar Technology AG Vorgehen: 1. Am Kommunikationsprodukt als Installateur anmelden (siehe Bedienungsanleitung des Kommunikationsprodukts) oder am Sunny Remote Control in den Expertenmodus wechseln (siehe Betriebsanleitung des Wechselrichters Sunny Island). 2. Die folgenden Parameter für die Batterienutzung einstellen: Parameter Wert Eigenverbrauchserhöhung eingeschaltet / Enable 261.01 SlfCsmpIncEna...
  • Seite 84 8 Inbetriebnahme SMA Solar Technology AG In Ersatzstromsystemen mit Eigenverbrauchsoptimierung können 2 Bereiche saisonal angepasst werden: • Bereich für die Eigenverbrauchsoptimierung (MinSlfCsmp) Sie geben an, wie viel Prozent der Batteriekapazität am kürzesten Tag im Jahr für die Eigenverbrauchsoptimierung genutzt werden soll.
  • Seite 85 8 Inbetriebnahme SMA Solar Technology AG Bereich Erklärung des Bereichs und Parameter Verhalten des Wechselrichters Sunny Is- land PVRes Bereich zur Erhaltung des Ladezustandes der Batterie Überschüssige PV-Energie wird zur Ladungs- erhaltung der Batterie genutzt. Steht keine Die Größe des Bereichs ist ganzjährig konstant.
  • Seite 86 8 Inbetriebnahme SMA Solar Technology AG Bereich Bleibatterie Lithium-Ionen-Batterie Kürzester Tag* Längster Tag** Kürzester Tag* Längster Tag** BatRes 10 % bis 15% 10 % bis 15 % 3 % bis 13 % 3 % bis 13 % ProtRes 0 % bis10 %...

  • Seite 87: Batterieschonbetrieb (Battery Protection-Mode) In Inselnetzsystemen Ändern

    8 Inbetriebnahme SMA Solar Technology AG Parameter Wert Breite des Bereichs zur Erhaltung des Batteriela- Bereich zur Erhaltung des Ladezustandes der Batterie dezustands / 262.04 PVResSOC in Prozent der Batteriekapazität Minimale Breite des Eigenverbrauchsbereichs / Bereich zur Optimierung des Eigenverbrauchs am kür- 262.05 MinSlfCsmpSOC...
  • Seite 88 8 Inbetriebnahme SMA Solar Technology AG Wenn die Grenzwerte für den Ladezustand (SOC) der Batterie unterschritten werden, wird der Batterieschonbetrieb aktiv. Im Batterieschonbetrieb schaltet der Sunny Island in Standby oder schaltet sich selbst ab. Der Batterieschonbetrieb verfügt über 3 Stufen. Für jede Stufe gibt es 1 einstellbaren SOC-Grenzwert. Die Stufen 1 und 2 des Batterieschonbetriebs sind durch Startzeiten und Endzeiten tageszeitabhängig (siehe Kapitel 9.3 "Einstellung...

  • Seite 89: Widerstand Der Batterieleitung Einstellen

    8 Inbetriebnahme SMA Solar Technology AG • Den Parameter Startzeit Batterieschonbetrieb / 223.01 BatPro1TmStr wählen und auf die gewünschte Startzeit stellen. • Den Parameter Endzeit Batterieschonbetrieb / 223.02 BatPro1TmStp wählen und auf die gewünschte Endzeit stellen. • Den Parameter Batterieladezustand für Schonbetrieb / 223.05 BatPro1Soc wählen und auf den gewünschten SOC-Grenzwert stellen.

  • Seite 90: Steuerung Für Batterieraumlüfter Einstellen

    8 Inbetriebnahme SMA Solar Technology AG 3. Am Kommunikationsprodukt als Installateur anmelden (siehe Bedienungsanleitung des Kommunikationsprodukts) oder am Sunny Remote Control in den Expertenmodus wechseln (siehe Betriebsanleitung des Wechselrichters Sunny Island). 4. Den Parameter Leitungswiderstand des Batterieanschlusses / 221.06 BatWirRes wählen und auf den Widerstand der Batterieleitung stellen.

  • Seite 91: 1-Stufigen Lastabwurf Einstellen

    8 Inbetriebnahme SMA Solar Technology AG 4. Den Parameter Zeitpunkt Lastabwurf 1 / 242.05 Lod1Tm1Str und den Parameter Startzeit zusätzlicher Zeitbereich Lastabwurf 1 / 242.06 Lod1Tm2Str jeweils auf den gleichen Wert einstellen, z. B. auf 00:00:00 . Dadurch wird der tageszeitabhängige Lastabwurf abgeschaltet.

  • Seite 92: 2-Stufigen Lastabwurf Einstellen

    8 Inbetriebnahme SMA Solar Technology AG 8.3.3 2-stufigen Lastabwurf einstellen 2 Multifunktionsrelais steuern 2 Lastabwurfschütze in Abhängigkeit vom Ladezustand der Batterie. Bedeutung der SOC-Grenzwerte: Pro Intervall stehen Ihnen jeweils 2 untere und 2 obere SOC-Grenzwerte zur Steuerung der Lastabwurfschütze zur Verfügung.

  • Seite 93: 1-Stufigen Lastabwurf Tageszeitabhängig Einstellen

    8 Inbetriebnahme SMA Solar Technology AG 8.3.4 1-stufigen Lastabwurf tageszeitabhängig einstellen Der tageszeitabhängige Lastabwurf unterteilt den Tag in 2 Intervalle (siehe Kapitel 9.3 "Einstellung tageszeitabhängiger Funktionen", Seite 110). Für jedes Intervall stellen Sie ein, welche SOC-Grenzwerte gelten. Damit können Sie z. B. einstellen, dass in der Nacht möglichst keine Verbraucher vom Stromnetz getrennt werden.

  • Seite 94: 2-Stufigen Lastabwurf Tageszeitabhängig Einstellen

    8 Inbetriebnahme SMA Solar Technology AG • Den Parameter Grenzwert Batterieladezustand für Start Lastabwurf 1 / 242.01 Lod1SocTm1Str wählen und auf den unteren SOC-Grenzwert für den Standardzeitbereich stellen. • Den Parameter Grenzwert Batterieladezustand für Stopp Lastabwurf 1 / 242.02 Lod1SocTm1Stp wählen und auf den oberen SOC-Grenzwert für den Standardzeitbereich stellen.

  • Seite 95: Nutzung Überschüssiger Energie In Inselnetzsystemen Einstellen

    8 Inbetriebnahme SMA Solar Technology AG 3. Den Parameter Startzeit zusätzlicher Zeitbereich Lastabwurf 1 / 242.06 Lod1Tm2Str wählen und auf die Startzeit für das zweite Intervall stellen. 4. SOC-Grenzwerte für den Standardzeitbereich einstellen: • Den Parameter Grenzwert Batterieladezustand für Start Lastabwurf 1 / 242.01 Lod1SocTm1Str wählen und auf den unteren SOC-Grenzwert für die erste Stufe des Lastabwurfs stellen.
  • Seite 96 8 Inbetriebnahme SMA Solar Technology AG Zellenspannung Einschalt-Zeitpunkt Ausschalt-Zeitpunkt Sollwert der Zellen- spannung in der Konstantspannungs- phase Zeit Mindestzeit 241.07 ExtPwrDerMinTm Abbildung 25: Einschaltzeitpunkt und Ausschaltzeitpunkt für die Nutzung überschüssiger Energie während der Konstantspannungsphase Der Sunny Island regelt die Nutzung überschüssiger Energie in Abhängigkeit von der Zellenspannung der Batterie während der Konstantspannungsphase.

  • Seite 97: Generatormanagement

    8 Inbetriebnahme SMA Solar Technology AG 5. Sicherstellen, dass das für die Steuerung verwendete Multifunktionsrelais auf ExtPwrDer gestellt ist (siehe Kapitel 8.1.5 "Funktionen der Multifunktionsrelais einstellen", Seite 75) Generatormanagement 8.4.1 Konfiguration der Grenzwerte für den Generatoranschluss 8.4.1.1 Stromgrenzwerte für den Generator ändern Relevant für Inselnetzsystem...

  • Seite 98: Frequenzgrenzwerte Der Generatorspannung Ändern

    8 Inbetriebnahme SMA Solar Technology AG 8.4.1.3 Frequenzgrenzwerte der Generatorspannung ändern Relevant für Inselnetzsystem Mit den Frequenzgrenzwerten bestimmen Sie, in welchem Bereich die Frequenz der Generatorspannung schwanken darf. Wenn der Sunny Island auf den Generator geschaltet ist, schwankt auch das Inselnetz in diesem Bereich.
  • Seite 99 8 Inbetriebnahme SMA Solar Technology AG Wenn die Frequenz der Generatorspannung unter die Bemessungsfrequenz sinkt, kann das Generatormanagement den Generatorstrom zusätzlich begrenzen. Je kleiner die Frequenz ist, umso mehr begrenzt das Generatormanagement den Generatorstrom. Die Einstellung ist hilfreich, wenn der Generator parallel zum Sunny Island andere Lasten versorgt.

  • Seite 100: Art Der Generatorschnittstelle Ändern

    8 Inbetriebnahme SMA Solar Technology AG 8.4.2 Art der Generatorschnittstelle ändern Relevant für Inselnetzsystem Wenn Sie einen Generator im System installiert haben, legt die Art der Generatorschnittstelle fest, wie der Generator angesteuert wird. Vorgehen: 1. Am Kommunikationsprodukt als Installateur anmelden (siehe Bedienungsanleitung des Kommunikationsprodukts) oder am Sunny Remote Control in den Expertenmodus wechseln (siehe Betriebsanleitung des Wechselrichters...

  • Seite 101: Mindestlaufzeit Für Den Generator Ändern

    8 Inbetriebnahme SMA Solar Technology AG 8.4.3.2 Mindestlaufzeit für den Generator ändern Relevant für Inselnetzsystem 1. Am Kommunikationsprodukt als Installateur anmelden (siehe Bedienungsanleitung des Kommunikationsprodukts) oder am Sunny Remote Control in den Expertenmodus wechseln (siehe Betriebsanleitung des Wechselrichters Sunny Island). 2. Den Parameter Mindestlaufzeit des Generators / 234.08 GnOpTmMin wählen und auf den gewünschten Wert stellen.

  • Seite 102: Ladezustandsabhängige Generatoranforderung Ändern

    8 Inbetriebnahme SMA Solar Technology AG Vorgehen: 1. Am Kommunikationsprodukt als Installateur anmelden (siehe Bedienungsanleitung des Kommunikationsprodukts) oder am Sunny Remote Control in den Expertenmodus wechseln (siehe Betriebsanleitung des Wechselrichters Sunny Island). 2. Um den automatischen Generatorbetrieb zu deaktivieren, den Parameter Automatischer Generatorstart / 235.01 GnAutoEna wählen und auf Disable stellen.
  • Seite 103 8 Inbetriebnahme SMA Solar Technology AG Beispiel: Von 22:00 Uhr bis 6:00 Uhr soll der Generator möglichst nicht starten. 80 % 40 % 30 % 0 Uhr 6 Uhr 22 Uhr Standardzeitbereich Zusätzlicher Zeitbereich Abbildung 26: Verlauf des SOC und die Zeitpunkte für die Generatoranforderung Für den Standardzeitbereich ist die Startzeit auf 6:00 Uhr und die Endzeit auf 22:00 Uhr eingestellt.

  • Seite 104: Lastabhängige Generatoranforderung Einstellen

    8 Inbetriebnahme SMA Solar Technology AG 8.4.4.4 Lastabhängige Generatoranforderung einstellen Relevant für Inselnetzsystem Bedeutung der lastabhängigen Generatoranforderung: Wenn Sie die lastabhängige Generatoranforderung aktivieren, fordert der Sunny Island den Generator bei hoher Last an. Dadurch wird eine starke elektrische Entladung und Zyklisierung der Batterie verhindert und ihre Lebensdauer verlängert.

  • Seite 105: Generatoranforderung Durch Das Ladeverfahren Der Batterie Ändern

    8 Inbetriebnahme SMA Solar Technology AG 3. Um Startdatum und Startzeit am Sunny Remote Control einzustellen, den Parameter 235.14 GnTmOpStrDt auf das gewünschte Startdatum stellen und Parameter 235.15 GnTmOpStrTm auf die gewünschte Startzeit stellen. 4. Um Startdatum und Startzeit am Kommunikationsprodukt einzustellen, den Parameter Startzeit für zeitgesteuerten Generatorbetrieb wählen und für die gewünschten Startzeit des Generators mit Datum und...

  • Seite 106: Verhalten Bei Einem Fehlstart Des Generators Einstellen

    8 Inbetriebnahme SMA Solar Technology AG 8.4.5 Verhalten bei einem Fehlstart des Generators einstellen Relevant für Inselnetzsystem Betriebsablauf, wenn ein Fehlstart des Generators festgestellt wird: Wenn der Sunny Island einen Fehlstart des Generators feststellt (z. B. eine zu hohe Spannung), schaltet der Sunny Island das Inselnetz nicht auf den Generator.

  • Seite 107: Grenzwerte Für Systeme Zur Eigenverbrauchsoptimierung Ändern

    In verschiedenen Ländern ist eine Anpassung der Einstellungen für den Anschluss des Wechselrichters Sunny Island an das öffentliche Stromnetz erforderlich. Vorgehen: • Wenn der Sunny Island am öffentlichen Stromnetz betrieben werden darf und eine Anpassung erforderlich ist, Sunny Island entsprechend der Dokumentation ändern (siehe www.SMA-Solar.com). Automatische Frequenzausregelung (AFRA) in Inselnetzsystemen ändern Relevant für Inselnetzsystem Die automatische Frequenzausregelung ermöglicht den Einsatz von Uhren, die die Netzfrequenz als Zeitgeber...

  • Seite 108: Inbetriebnahme Abschließen

    Lasttrennschalter einschalten. Tipp: Der Ladezustand der Batterie wird am Sunny Remote Control im Standardmodus angezeigt. 7. Um Serviceleistungen für das Sunny Island-System zu erhalten, die Systemdaten im Informationsbogen für Sunny Island-Systeme erfassen und an den Service senden (für Informationsbogen siehe www.SMA-Solar.com). SI30M-44M-60H-80H-IA-de-33 Installationsanleitung...

  • Seite 109: Ergänzende Informationen

    SMA Solar Technology AG 9 Ergänzende Informationen SMA Grid Guard-Code eingeben e nach Konfiguration sind sicherheitsrelevante Parameter durch den SMA Grid Guard-Code gegen Veränderung geschützt. Durch Eingabe des SMA Grid Guard-Code können Sie die Parameter entsperren. Vorgehen: 1. SMA Service Line kontaktieren und persönlichen SMA Grid Guard-Code beantragen.

  • Seite 110: Einstellung Tageszeitabhängiger Funktionen

    9 Ergänzende Informationen SMA Solar Technology AG Einstellung tageszeitabhängiger Funktionen Tageszeitabhängige Funktionen unterteilen den Tag in 2 Zeitbereiche, z. B. tageszeitabhängiger Lastabwurf. Die Zeitbereiche legen Sie durch 2 Zeitpunkte fest. Der Standardzeitbereich startet bei dem Zeitpunkt 1 und endet bei dem Zeitpunkt 2.

  • Seite 111: Technische Daten

    10 Technische Daten SMA Solar Technology AG 10 Technische Daten 10.1 Anschluss AC1 für Inselnetz Sunny Island Sunny Island Sunny Island Sunny Island 3.0M 4.4M 6.0H 8.0H Bemessungsleistung 2300 W 3300 W 4600 W 6000 W Leistung für 30 Minuten bei 25 °C...

  • Seite 112: Anschluss Ac2 Für Öffentliches Stromnetz Und Generator (Externe Energiequelle)

    40 Hz bis 70 Hz 40 Hz bis 70 Hz 40 Hz bis 70 Hz 40 Hz bis 70 Hz Maximaler Strom im Inselnetzsystem 50 A 50 A 50 A 50 A Maximaler Strom im SMA Flexible 10,0 A 13,3 A 20,0 A 20,0 A Storage System ohne Ersatzstromfunk-...
  • Seite 113 10 Technische Daten SMA Solar Technology AG Sunny Island Sunny Island Sunny Island Sunny Island 3.0M 4.4M 6.0H 8.0H Batterietyp Bleibatterie: FLA, Bleibatterie: FLA, Bleibatterie: FLA, Bleibatterie: FLA, VRLA Lithium-Io- VRLA Lithium-Io- VRLA Lithium-Io- VRLA Lithium-Io- nen- Batterie* nen- Batterie*...

  • Seite 114: Wirkungsgrad

    10 Technische Daten SMA Solar Technology AG 10.4 Wirkungsgrad Sunny Island Sunny Island Sunny Island Sunny Island 3.0M 4.4M 6.0H 8.0H Maximaler Wirkungsgrad 95,3 % 95,3 % 95,8 % 95,8 % Europäischer Wirkungsgrad 94,0 % 94,0 % 94,3 % 94,1 % 10.5 Wirkungsgradverlauf Sunny Island 3.0M Abbildung 28: Charakteristischer Verlauf des Wirkungsgrades...

  • Seite 115: Wirkungsgradverlauf Sunny Island 4.4M

    10 Technische Daten SMA Solar Technology AG 10.6 Wirkungsgradverlauf Sunny Island 4.4M Abbildung 29: Charakteristischer Verlauf des Wirkungsgrades Installationsanleitung SI30M-44M-60H-80H-IA-de-33...

  • Seite 116: Wirkungsgradverlauf Sunny Island 6.0H

    10 Technische Daten SMA Solar Technology AG 10.7 Wirkungsgradverlauf Sunny Island 6.0H SI 6.0H U = 42 V DC U = 48 V DC U = 54 V DC Ausgangsleistung / Bemessungsleistung Abbildung 30: Charakteristischer Verlauf des Wirkungsgrades SI30M-44M-60H-80H-IA-de-33 Installationsanleitung...

  • Seite 117: Wirkungsgradverlauf Sunny Island 8.0H

    10 Technische Daten SMA Solar Technology AG 10.8 Wirkungsgradverlauf Sunny Island 8.0H SI 8.0H U = 42 V DC U = 48 V DC U = 54 V DC Ausgangsleistung / Bemessungsleistung Abbildung 31: Charakteristischer Verlauf des Wirkungsgrades 10.9 Energieverbrauch im Leerlauf und Standby...

  • Seite 118: Ausstattung

    10 Technische Daten SMA Solar Technology AG AC-Überlast DC-Verpolungsschutz nicht vorhanden Batterietiefentladung Übertemperatur Überspannungskategorie nach IEC 60664-1 10.13 Ausstattung Anzahl Taster Anzahl LEDs 3 Duo-Farb-LEDs Display externes Display SRC-20 Anzahl Schnittstellensteckplätze SWDMSI-xx erforderlich in Systemen zur Eigenverbrauchsoptimierung SI-COMSMA.BGx optional COM SYNC nur für interne Kommunikation...

  • Seite 119: Dc-Lastbegrenzungskurve Der Multifunktionsrelais

    10 Technische Daten SMA Solar Technology AG 10.14 DC-Lastbegrenzungskurve der Multifunktionsrelais Abbildung 32: DC-Lastbegrenzungskurve der Multifunktionsrelais 1 und 2 10.15 Allgemeine Daten Sunny Island 3.0M / 4.4M Sunny Island 6.0H / 8.0H Breite x Höhe x Tiefe 467 mm x 612 mm x 242 mm 467 mm x 612 mm x 242 mm...
  • Seite 120 11 Zubehör SMA Solar Technology AG 11 Zubehör In der folgenden Übersicht finden Sie die Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung SMA Bestellnum- Batfuse-B.01 (80 A, 2-poliger NH1 Batterie-Sicherungslasttrennschalter für 1 Sunny Is-...
  • Seite 121 12 Kontakt SMA Solar Technology AG 12 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ des Wechselrichters Sunny Island • Seriennummer des Wechselrichters Sunny Island •...
