Bedienung der Teaching Box (R32TB/R33TB)
6.4

Roboter im JOG-Betrieb bewegen

Im JOG-Betrieb kann der Roboter schrittweise manuell positioniert werden. In diesem Abschnitt wird
der JOG-Betrieb anhand eines 6-achsigen Knickarmroboters erläutert. Die Achsenkonfiguration ist
abhängig vom verwendeten Robotertyp. Eine detaillierte Beschreibung zu den einzelnen Roboter-
typen finden Sie im Technischen Handbuch des jeweiligen Roboters.
6.4.1

JOG-Betriebsarten

Es werden 5 JOG-Betriebarten unterschieden:
Betriebsart
Gelenk-JOG-Betrieb
+J4
-J5
+J5
-J6
+J6
Werkzeug-JOG-Betrieb
+X
+Z
+C
-C
-A
XYZ-JOG-Betrieb
-
-A
+A
+X

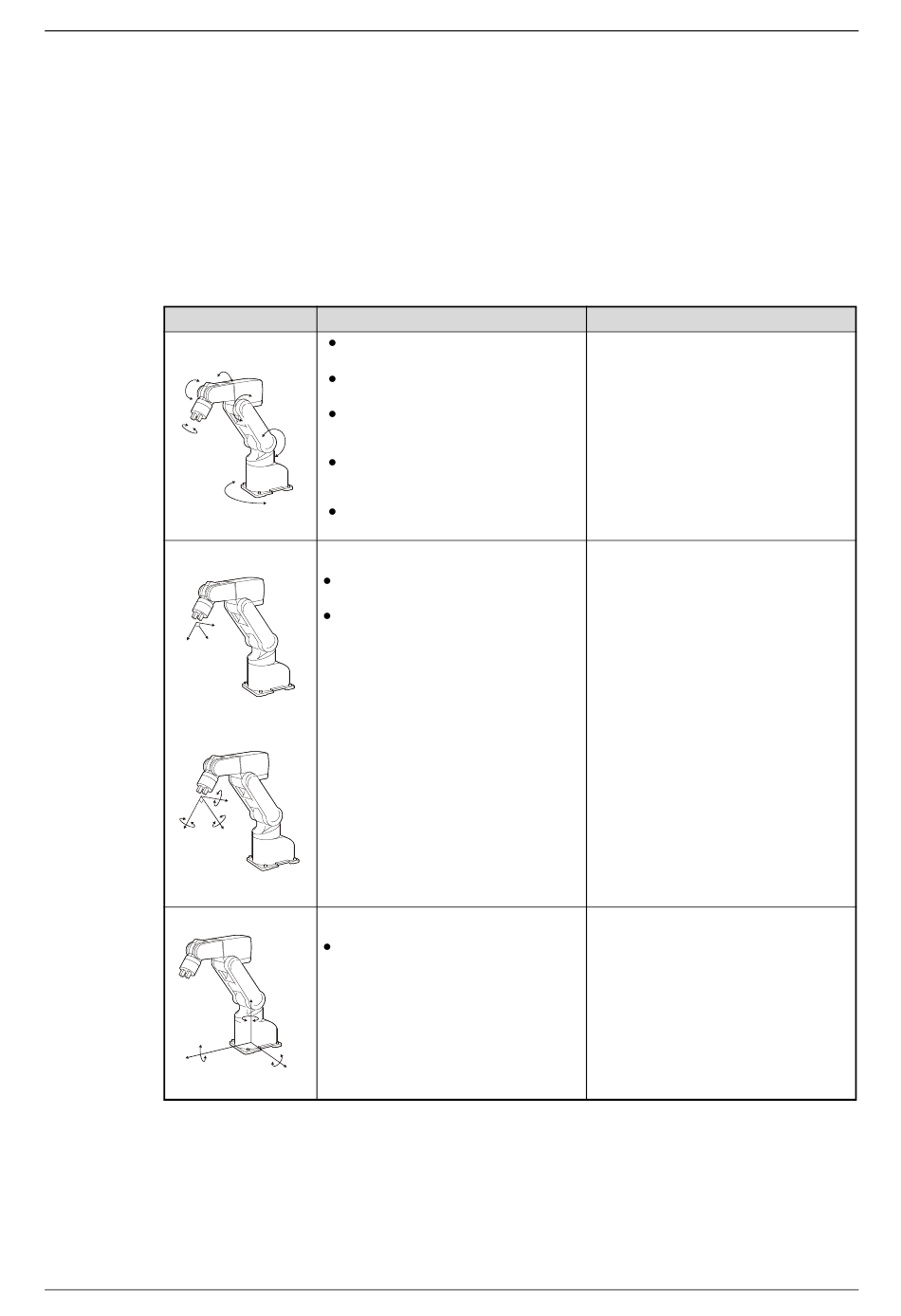

Tab. 6-1: JOG-Betriebsarten (1)
F-Serie
Betrieb
Stellen Sie den [MODE]-Schalter der
Teaching Box auf die Stellung „ENABLE".
-J4
Halten Sie den Dreistufenschalter in
-J3
Mittelstellung.
-
Betätigen Sie die [SERVO]-Taste. (Die
+J3
Servoversorgungsspannung wird
+J2
eingeschaltet.)
-J2
Betätigen Sie die [JOG]- und die [F1]-Taste,
um in den Gelenk-JOG-Betrieb zu
-J1
wechseln.
+J1
Betätigen Sie zur Bewegung der Gelenke
R000862C
die entsprechende Taste J1 bis J6.
Führen Sie die oben genannten ersten drei
Punkte aus.
Betätigen Sie die Funktionstaste, um in den
Werkzeug-JOG-Betrieb zu wechseln.
Betätigen Sie zur Bewegung der Achsen die
+Y
entsprechende Taste X, Y, Z, A, B, C.
R000863C
+B
-B
+A
R000864C
Führen Sie die oben genannten ersten drei
Punkte aus.
Betätigen Sie die Funktionstaste, um in den
XYZ-JOG-Betrieb zu wechseln.
+Z
+C -C
+B
-B
+Y
R000865C
Roboter im JOG-Betrieb bewegen
Beschreiben
Im Gelenk-JOG-Betrieb können die Roboter-
achsen einzeln verfahren werden. Dabei ist
eine unabhängige Einstellung der Achsen J1
bis J6 und der Zusatzachsen J7 und J8 mög-
lich. Die Anzahl der Achsen hängt vom Robo-
tertyp ab.
Die Steuerung der Zusatzachsen J7 und J8
erfolgt über die Tasten [J1] und [J2].
Im Werkzeug-JOG-Betrieb kann die Position
der Handspitze entlang den Achsen im Werk-
zeug-Koordinatensystem bewegt werden.
Die Handspitze wird linear bewegt. Die Stel-
lung des Roboters kann über die Tasten A, B
und C um die Achsen X, Y und Z des Werk-
zeug-Koordinatensystems gedreht werden,
ohne die Position der Handspitze zu verän-
dern. Der Werkzeugmittelpunkt muss über
den Parameter MEXTL festgelegt werden.
Das Werkzeug-Koordinatensystem, in dem die
Position der Handspitze festgelegt wird, ist
vom Robotertyp abhängig. Beim Knickarmro-
boter ist die Richtung vom Handflansch zur
Handspitze als +Z definiert.
Beim SCARA-Roboter ist die Richtung von der
Aufstellfläche nach oben als +Z definiert.
Im XYZ-JOG-Betrieb kann die Position der
Handspitze entlang den Achsen im XYZ-Koor-
dinatensystem bewegt werden.
Die Stellung des Roboters kann über die
Tasten A, B und C um die Achsen X, Y und Z
des XYZ-Koordinatensystems gedreht werden,
ohne die Position der Handspitze zu verän-
dern. Der Werkzeugmittelpunkt muss über
den Parameter MEXTL festgelegt werden.
6 - 9
