Anschluss
Beispiel 5
Schließen Sie das Steuergerät bzw. die Antriebseinheit an das Sicherheitsrelais an. Verwenden Sie den
NOT-HALT-Schalter-Befehl des Steuergeräts als Eingangssignal für das Sicherheitsrelais.
HINWEIS
Aus Gründen der Anschaulichkeit wurden in der Abbildung Informationen teilweise weggelassen,
sodass die Abbildung von den Produktgegebenheiten abweicht.
NOT-HALT
Steuergerät bzw.
Antriebseinheit

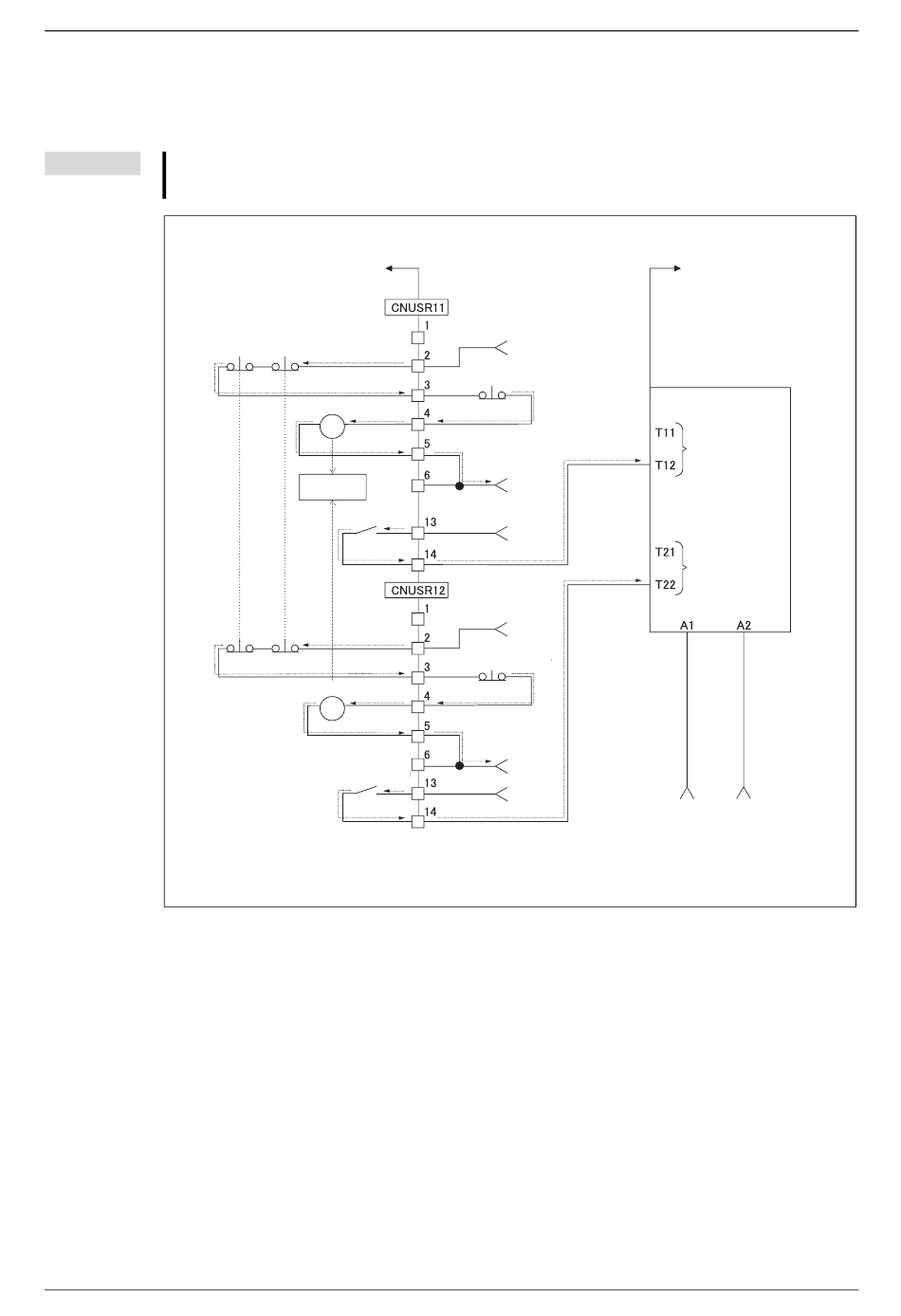

Abb. 4-22: Aufbau eines Sicherheitsschaltkreises (Beispiel 5)
F-Serie
Steuergerät bzw.
Antriebseinheit
NOT-HALT
frei
Teaching Box
Internes Relais
Sicherheits-
relais
Ausgang
NOT-HALT
frei
Internes Relais
Ausgang
NOT-HALT
24 V DC
Externer NOT-HALT
0 V DC
24 V DC
24 V DC
Externer NOT-HALT
0 V DC
24 V DC
Sicherheitsschaltkreise
Anwenderspezifische Geräte
Sicherheitsrelais
Beispiel:
G9SX-AD Omron
Sicherheits-
frei
ausgang 1
Sicherheits-
frei
ausgang 2
24 V DC
0 V DC
Spannungsversorgung
des Anwenders (24 V DC)
R002295E
4 - 25
